Клапани запобіжні пружинні ARI-Safe, Bopp & Reuther

Клапан запобіжний виробництва компаній ARI-Armaturen, Bopp & Reuther (Німеччина), IAZ (Румунія)

Замовити Доставка продукції

Клапан запобіжний виробництва компаній ARI-Armaturen, Bopp & Reuther (Німеччина), IAZ (Румунія)

Запобіжні пружинні клапани Забезпечують повне відкриття прохідного отвору при перевищенні тиску до 0,5% (пар, газ), 10% (рідина). Мінімальний настановний тиск спрацьовування 0,2 бар. Максимальне значення підпору 15%. При застосуванні розвантажувального сильфона підпір може становити до 40% тиску спрацьовування.

ОСНОВНІ ХАРАКТЕРИСТИКИ

Робочи середовища	вода, пара,неагресивні та агресивні рідини та гази
Номинальні діаметри (вхід/вихід), мм	DN 20/32 – DN 150/250
Тиск робочего середовища	PN 16, 40, 63
Температура робочего середовища	-60..+450°C;
Матеріали основних вузлів (в скобках - матеріали при виконанні корпуса з н/ж сталі)
Корпус	чавун EN-JL 1040, высокоміцний чавун EN-JS 1049, сталь 1.0619+ N, н/ж сталь 1.4408
Сідло	н/ж сталь 1.4571
Диск	н/ж сталь 1.4122.05 (1.4571)
Пружина	н/ж сталь 50 CrV4, 54 SiCr6 (1.4310)
Шпиндель	н/ж сталь 1.4021.05 (1.4571)
Направляюча шпинделя	н/ж сталь 1.4021+QT (1.4571)

Висока пропускна спроможність, коефіцієнт витрати 0,84;
Стійкі до стирання сідло та диск;

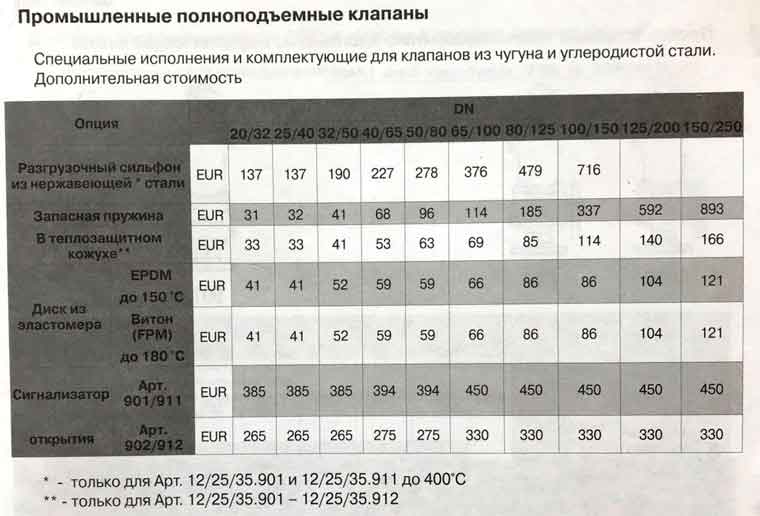

Клапани можуть виконуватися з нержавіючим сильфоном, що виключає вплив. протитиску, а також забруднення робочого середовища;
Є виконання з еластичним ущільненням;
Прецизійне виконання диска та направляюючих.

ОСНОВНІ ВИДИ

1. Промислові повнопідйомні клапани, серія901/902/911/912

Забезпечують повне відкриття прохідного отвору за перевищення тиску до 5%.

Мінімальний встановлений тиск спрацьовування 0,2 бар.

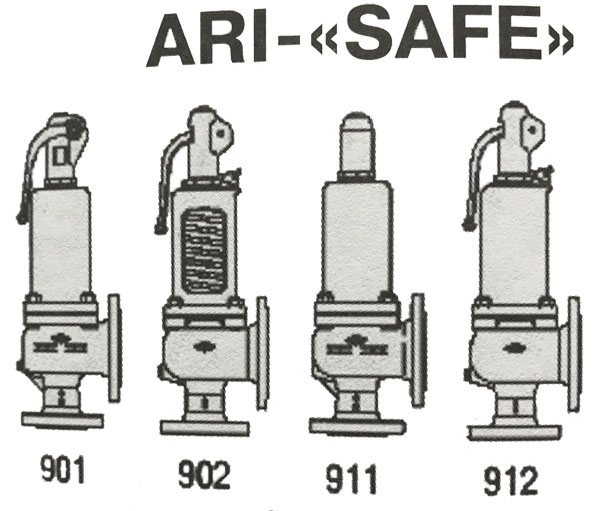

Виконання конструкції кришки підйомного пристрою і клапана підривного важеля:

901	закрита кришка та закритий підривний важіль;
902	відкрита кришка та відкритий підривний важіль;
911	закрита кришка та газонепроникний ковпак;
912	закрита кришка та відкритий підривний важіль

виконання по матеріалу корпуса:

PN 16	от - 10°С до 300°С	корпус – чавун EN-JL 1040
PN 40	от - 10°С до 350°С	корпус – высокоміцний чавун EN-JS 1049
PN 40	от - 60°С до 450°С	корпус – лита сталь 1.0619+N
PN 40	от - 60°С до 400°С	корпус н/ж сталь 1.4408

PN 16

до 120°С

корпус – чавун EN-JL 1040

Варіанти виконання:

903	для систем теплопостачання та температурою до 120°С
904	для систем з низьким тиском пари та температурою до 120°С, діапазон спрацьовування від 0,2 бар до 1,0 бар.

Информация из кталога IMI BOPP & REUTHER						Информация из кталога ARI Armaturen

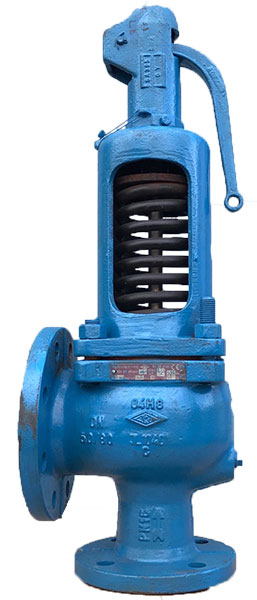

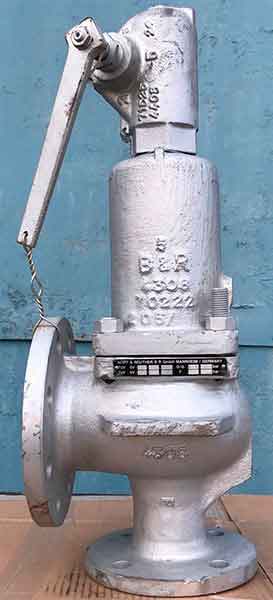

Клапан на Ру 40 модель SI 4302						Клапан Ду 50 Ру 16
Клапан на Ру 63 модель SI6303/SI6304/ SI6305
