| Клапана виробництва: ARI-Armaturen GmbH, Leser GmbH, GEA AWP GmbH,Krombach Armaturen GmbH, HERL (Германия),Dresser-Consolidated, Watts Industries (США), BESA S.p.A, Castel (Италия), Danfoss (Франция), DUYAR (Турция), Zetkama, Armak (Польша). Ру 16 - 40, кг/см2 *** | ||||
| Діаметр клапана Ду1/Ду2, мм | Новий клапан, що не вимагає ревізії: | Клапан, що був в експлуатації, вимагає ревізії та ремонту | ||
| Випробування на міцність та герметичність та налаштування настановного тиску | Ревізія, ремонт, випробування, налаштування настановного тиску | |||
| 15/25 | 2800.00 | 5500.00 | ||
| 20/32 | 2800.00 | 8000.00 | ||
| 25/40 | 2800.00 | 8000.00 | ||
| 32/50 | 4000.00 | 9800.00 | ||
| 40/65 | 5000.00 | 14000.00 | ||
| 50/80 | 7000.00 | 16000.00 | ||
| 65/100 | 8000.00 | 20000.00 | ||
| 80/125 | 9000.00 | 25000.00 | ||
| 100/150 | 10000.00 | 38000.00 | ||
| 150/250 | 12000.00 | 60000.00 | ||
| 200/300 | 17000.00 | 80000.00 | ||
| *** Ру 63, 100 кг/см2 | до вартості додається 40% | |||
| Клапана СППК4 (СППК4Р) вітчизняного та російського виробництва: БАЗ, Армагус Ру 16-40, кг/см2 | ||||
| Діаметр клапана Ду1, мм | Новий клапан, що не вимагає ревізії: | Клапан, що був в експлуатації, вимагає ревізії та ремонту: | ||
| Випробування на міцність та герметичність, налаштування настановного тиску | Ревізія, ремонт, випробування, налаштування настановного тиску | |||
| 25 | 2000.00 | 5500.00 | ||
| 32 | 2000.00 | 8500.00 | ||
| 40 | 3000.00 | 9000.00 | ||
| 50 | 3000.00 | 9500.00 | ||
| 65 | 3000.00 | 11000.00 | ||
| 80 | 4000.00 | 13000.00 | ||
| 100 | 5000.00 | 18000.00 | ||
| 150 | 8000.00 | 25000.00 | ||
| 200 | 17000.00 | 60000.00 | ||
| Вартість нових запобіжних клапанів виробництва ARI Armaturen GmbH. BESA S.p.A. Ру 16 - 40 кг/см2 | ||||
| Діаметр клапана Ду1/Ду2, мм | Ціна нового клапана (грн. з ПДВ) | |||
| 25/40 | 32000.00 | |||
| 32/50 | 38000.00 | |||
| 40/65 | 42000.00 | |||
| 50/80 | 47000.00 | |||
| 65/100 | 65000.00 | |||
| 80/125 | 90000.00 | |||
| 100/150 | 130000.00 | |||
| 125/200 | 150000.00 | |||
| 150/250 | 180000.00 | |||
| 200/300 | 250000,00 |
Як проводиться технічне обслуговування, ремонт та випробування запобіжних клапанів СППК4Р та СППК4 ?
Хочу відразу внести ясність, послуга з випробування (я маю на увазі виключно випробування) можлива тільки у разі абсолютно нового клапана, який жодного дня не працював і через нього ніяким іншим чином не проходило середовище.
У всіх інших випадках, випробування можливо провести тільки після розбирання клапана, ретельного його очищення та дефектування (можливо навіть на око, досвідченому фахівцю визначити, що клапан не герметичний - тоді немає сенсу його випробовувати) - його необхідно здавати в ремонт, а потім проводити випробування .
Якщо вам хтось запропонує провести випробування за "300 гривень" – хочу вас засмутити – це не можливо, вірніше можливо, але це називатиметься якимось іншим мені невідомим словом.
Якщо у вас виникла потреба зробити якісні випробування, тих. обслуговування, налаштування клапана або заміну пружин, а можливо і ремонт запобіжного клапана, повірте, для цього потрібні спеціальні умови, налагоджена технологія та багато інших факторів. Як ви думаєте, якщо стенд для проведення тільки випробувань коштує більше 50000$ - про які 300грн. за послугу може йтися? А також необхідний цілий ряд верстатів та грамотні фахівці. Я не хочу вас розчаровувати, але якісні послуги коштують рівно стільки, скільки й повинні й не менше.
Дивіться, як проводиться ремонт СППК на нашому каналі
Якщо вас цікавить питання: Скільки коштує ремонт запірної арматури? перейдіть за цим посиланням

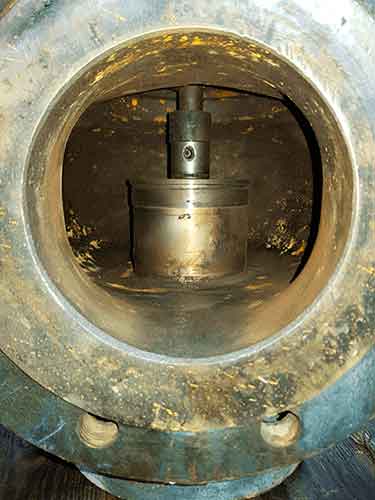

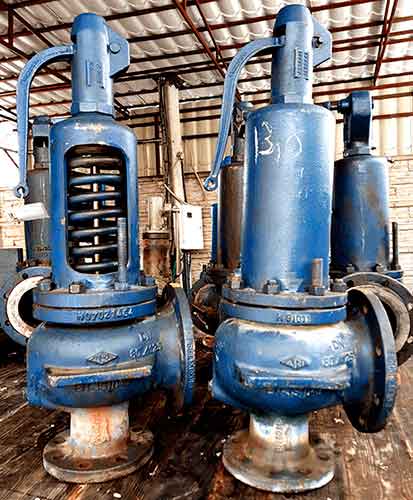

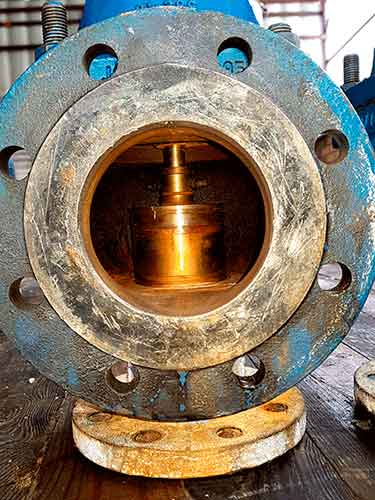

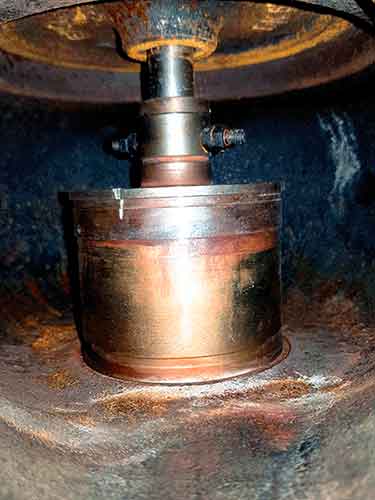

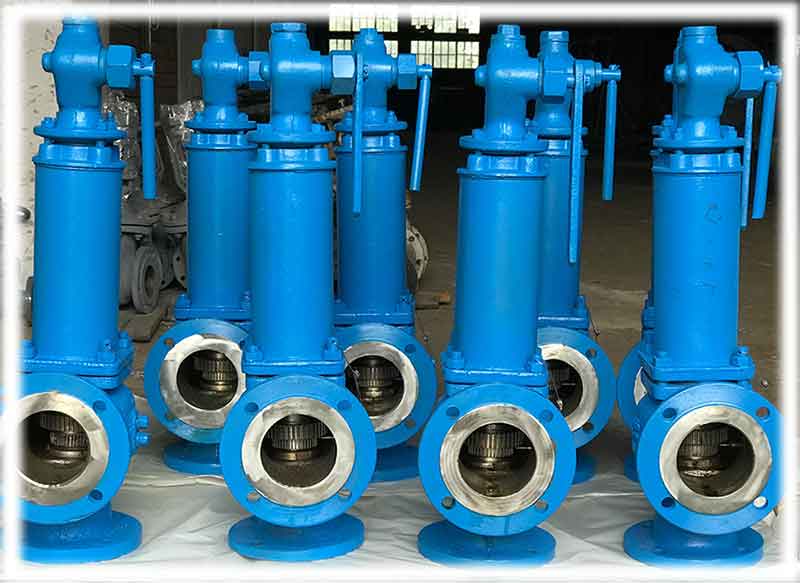

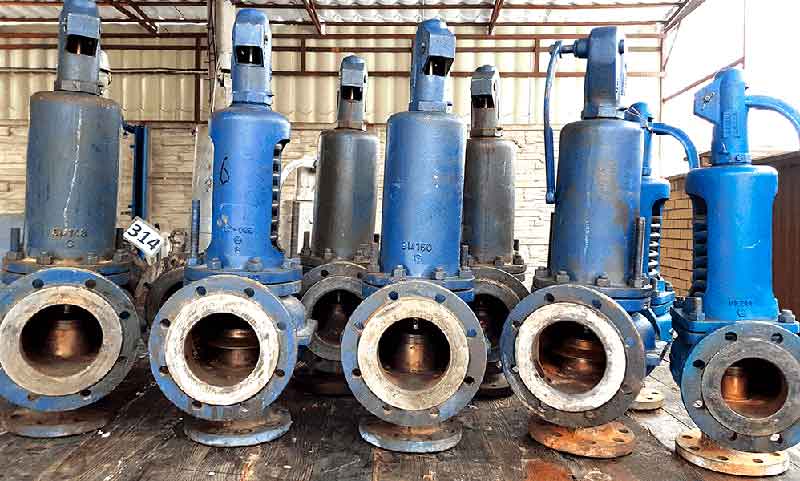

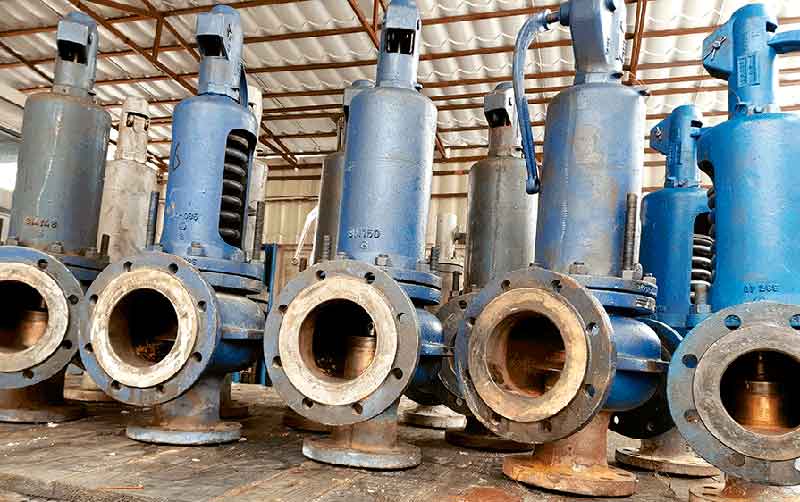

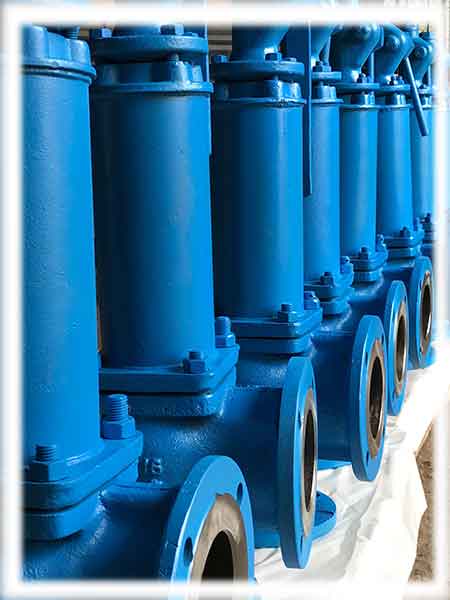

На фото нижче представлені імпортні клапани після ремонту:
Замовити якісний ремонт запобіжних клапанів в ТОВ "Реммеханіка"
Клапани СППК або запобіжні клапани призначені для захисту обладнання від неприпустимого тиску за допомогою скидання надлишку робочого середовища та забезпечують припинення скидання при тиску закриття та відновлення робочого тиску.
Налаштування СППК у Києві

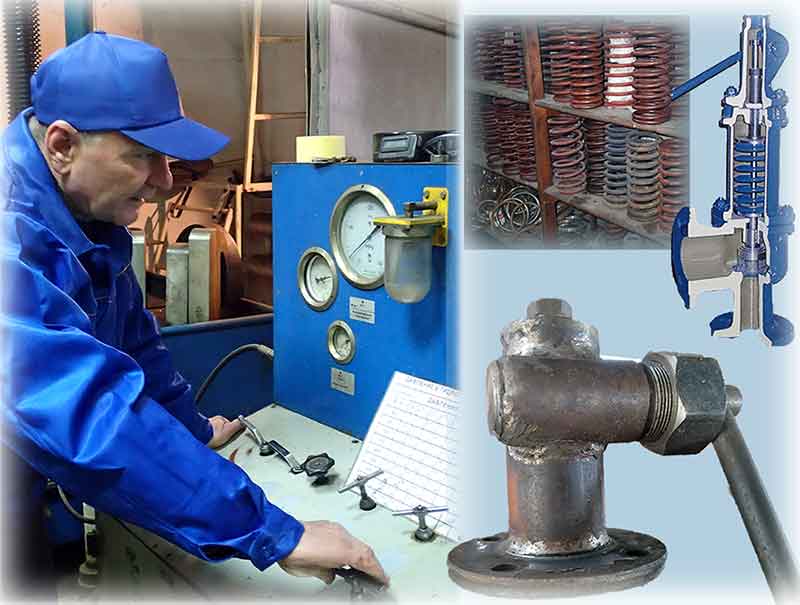

Реммеханіка проводить капітальний ремонт та відновлення працездатності запобіжних клапанів із заміною пружин, ковпаків та інших необхідних деталей та витратних матеріалів, а також проводить випробування запобіжних клапанів на герметичність на спеціальному стенді. Компанія "Реммеханіка" надає послуги з налаштування СППК (на стенді), а при купівлі запобіжних клапанів ми налаштовуємо на необхідні параметри - безкоштовно.
Ремонт СППК, ціна у Києві
Клапани СППК або запобіжні клапани надійно захищають обладнання від негативного впливу значного тиску в системі завдяки скиду надлишкового робочого середовища.
Вони сприяють відновленню параметрів робочого тиску системи труб. Компанією "Реммеханіка" проводяться роботи з відновлення робочих характеристик запобіжного клапана та роботи з капітального ремонту. Можлива заміна пружини та інших внутрішніх зношених деталей клапана, з подальшим випробуванням клапана на наявність герметичності та міцності, використовуючи при цьому спеціальний стенд.
Послуги ремонту клапанів СППК від компанії "Реммеханіка"
Ремонт запобіжного клапана може знадобитися внаслідок утворення течі або його відмови при спрацьовуванні, а також, якщо має місце неповне відкриття та закриття затвора.
Ремонт клапанів необхідний у таких випадках:
- запобіжний клапан не відкривається в процесі експлуатації, що може бути обумовлено неправильним налаштуванням або прикипанням клапана до сідла;
- не перекривається потік робочого середовища, через погане притирання пари золотник - сідло, перекос золотника в процесі посадки на сідло або має місце попадання стороннього предмета в простір між сідлом і золотником;
- має місце раннє відкриття клапана, внаслідок неправильного налаштування.
- Після проведення ремонту клапанів вони проходять випробування на герметичність на стенді.
Налаштування запобіжних клапанів проводиться не рідше одного разу на півроку на спеціальному стенді, де повторюються робочі характеристики в системі труб (тиск і витрата).
Стенд для проведення тестування та налаштування передбачає проведення ряду наступних заходів:
- Проводиться випробування на якість притирання корпусу до сідла.
- Клапан випробовується на герметичність (пара золотник – сідло).
- Проводиться перевірка спрацьовування.
- Клапан налаштовується тиск спрацьовування.
- Ремонт та налаштування запобіжних клапанів (СППК) у ТОВ "Реммеханіка"
Компанія "Реммеханіка" проводить весь комплекс заходів, пов'язаних із проведенням ремонту та налаштування СППК. Після придбання запобіжного клапана проведення налаштування, згідно з необхідними параметрами, в залежності від області використання, проводиться безкоштовно.
- Випробування, що проходить запобіжний клапан (СППК) , після ремонту
- Таблиця підбору пружин
- Параметри пружин
Дивіться як відбувається ремонт, налаштування та випробування СППК на нашому каналі
|
Зібраний після усунення дефектів клапан піддається наступним випробуванням.
1. Випробування не герметичність місць з'єднань клапанів подачею повітря у вихідний патрубок тиском 0,5 МПа (5 кгс/см2) – для клапанів на Ру 1,6 МПа (16 кгс/см2), 1,6 МПа (16 кгс/см2) – для клапанів на Ру 4,0 МПа (40 кгс/см2) . При заглушеному вхідному патрубку клапана вихідний патрубок подається тиск. Пропуск повітря через місця з'єднань не допускається. Для контролю герметичності місця з'єднань обмиваються. Тривалість витримки при тиску, що встановився 3.....10мин;
2. Випробування на герметичність у затворі та працездатність клапанів, призначених для газоподібних середовищ, виробляється повітрям, а призначених для рідких середовищ – водою. Перед випробуванням на герметичність затвора здійснюється регулювання клапана тиску налаштування Рн . Для чого змінюється ступінь підібгання пружини 28 та положення кільця 3, встановленого на сідлі 2, потім подається випробувальне середовище на вхід клапана, з метою добитися повного ходу клапана при тиску, не перевищує тиск повного відкриття Рп.о.. Зниження тиску на вході клапана до тиску закриття Рз, потім підвищення тиску до Рн добуток виміру величини протікання через затвор. Протікання через затвор не повинна перевищувати вказаною в таблиці. Тривалість витримки при тиску, що встановився 3.....5 хв;
3. Випробування на працездатність проводять напрацюванням клапаном трьох циклів «відкрито-закрито». Клапан повинен відкриватись при плавному підвищенні тиску до величини тиску повного відкриття (див. паспорт), закриття клапана має відбуватися при тиску закриття Рз, зазначеному в паспорті до забезпечення необхідного ступеня герметичності. При подальшому підвищенні тиску до РН необхідна ступінь герметичність повинна зберігатися (величина протікання - не більше, ніж зазначена в паспорті). |

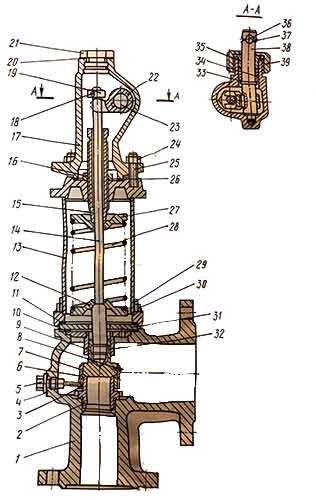

Рис. Запобіжний клапан з ручним підривом.
|
|||
|
|
||||
|
|
||||
|
|
||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

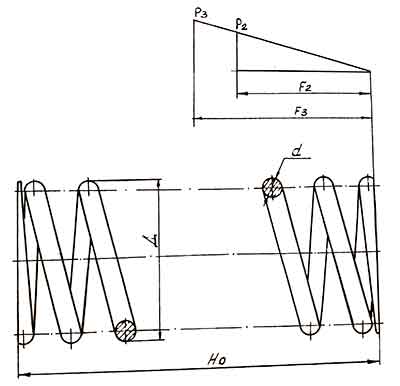

Параметри пружин
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
