Позначення виробу

Позначення, тип

(таблиця фігур)

DN,

мм,

вхід

PN,

кгс/

см²

вхід

DN,

мм,

вихід

PN₁,

кгс/см²

вихід

dc,

мм

Fc, мм²

a₁

газа

a₂

рід.

Матеріал корпуса

H,

мм

H₁,

мм

L,

мм

L_1,

_мм

Маса, кг

СППК-50-16

17с12нж

50

   16

50

16

40

1256

0,8

0,5

Сталь 20Л

370

100

125

15

Найменування  параметра

17с

17нж

Кліматичне виконання

У1

У1

УХЛ1

Робочі середовища

Вода, повітря, пара, аміак, природний газ, нафта, нафтопродукти, рідкі та газоподібні вуглеводні та середовища, не агресивні у сталі 20Л.

Швидкість корозії не більше

0,1 мм/рік

Вода, повітря, пара, природний газ вологий, нафтопродукти, що містять сірководень до 0,1%, рідкі та газоподібні вуглеводні, нафтохімічні середовища,

швидкість корозії стали 12Х18Н9ТЛ у яких не більше

0,1 мм/рік.

Температура робочого середовища

от мінус 40°С

до плюс 450°С

от мінус 40°С

до плюс 600°С

от мінус 60°С

до плюс 450°С

Умови эксплуатації

ГОСТ 15150-69

У1, Т1

У1, Т1

УХЛ1

Мінімальна температура навколишнього повітря

мінус 40°С

мінус 40°С

мінус 60°С

Позначення клапана

PN, кгс/см²

Діаметр проточної частини сідла dc, мм

Межі тисків налаштування на початок відкриття Рн, кгс/см²

Номер пружини

по заводскій специфікації

СППК- 50-16

16

40

2..4

1

4...8

2

8...16

3

№

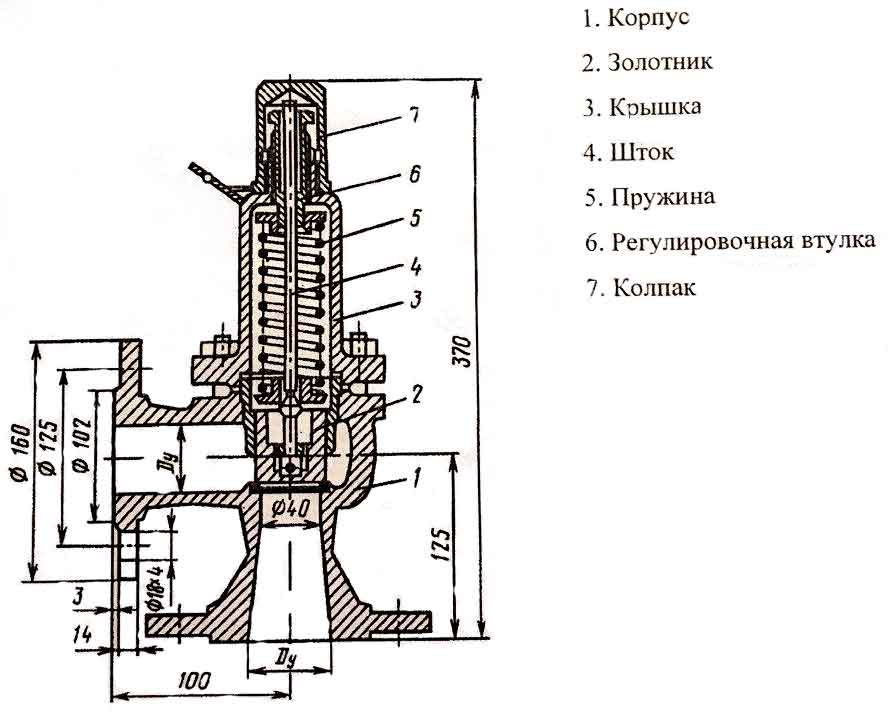

Найменування  деталі

17с

Кліматичне виконання

У1

1

Корпус

Сталь 20Л

2

Золотник

20Х13

3

Кришка

Сталь 20

4

Шток

20Х13

5

Пружина

50ХФА

6

Регулювальна втулка

20Х13

7

Ковпак

Сталь 20

8

Прокладка

Паронит

9

Опора

Сталь 20
