Клапан запобіжний СППК4 80-16 17с7нж, СППК4 80-16нж 17нж13нж

Замовити Доставка продукції

Клапан запобіжний СППК4 80-16 17с7нж, СППК4 80-16нж 17нж13нж

Артикул	Таблиця фігур	Діаметр Ду	Тиск Ру	Ціна (грн з ПДВ)
0000000039	17с7нж	80	16	35400.00
0000000039	17нж13нж	80	16	63000.00

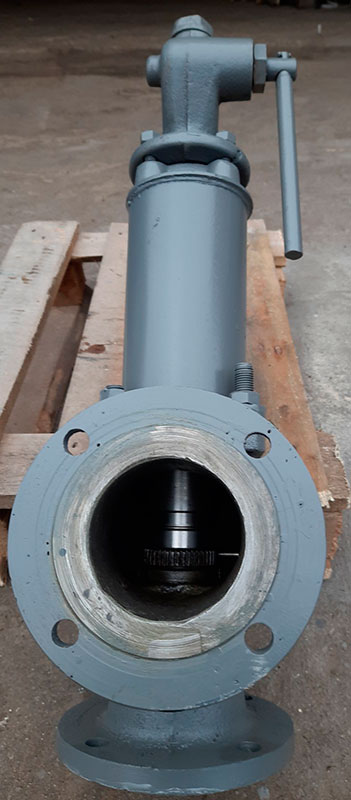

СППК4-80-16 17с7нж

Запобіжні клапани були розроблені для запобігання аварійним ситуаціям на промислових виробництвах та їх окремих ділянках. Ці деталі захищають різне обладнання від високого рівня тиску, який може піднятися до критичного рівня. Як правило, клапани використовують із:

судинами різного призначення;
всілякими казанами;
трубопроводами та газопроводами;
ємностями чи резервуарами.
Принцип роботи клапанів дуже простий. Коли тиск підвищується до рівня, що перевищує норму. розподільник відкриває виріб і робочі речовини скидаються в атмосферу або трубопровід. Коли рівень тиску падає, деталь знову припиняє потік робочого середовища та закривається.

Замовити клапан 17с7нж у Києві

Даний клапан виконаний із сталі 20Л і відноситься до фланцевих пружинних виробів. Мінімальний рівень температури, у якому клапан може функціонувати справно -40С. Такий температурний режим дозволяє без страху вибирати цей виріб для помірного клімату. Температура робочого середовища має залишатися лише на рівні від -40С до +425С.

Якщо у вас виникли проблеми з вибором необхідного обладнання, зверніться до наших фахівців за вказаними телефонами або замовте дзвінок. Ви отримаєте всеосяжну консультацію та допомогу у виборі деталей.

Шановні партнери, ми щиро цінуємо Ваш час, але ціни на продукцію можуть змінюватись у зв'язку з ринковою ситуацією, тому просимо Вас зв'язуватись з нашим менеджером для уточнення інформації.

Для наших клієнтів ми надаємо якісну продукцію виробництва Україна. Вона має найбільший запас міцності, її можна ремонтувати, вона виготовлена з високоякісної сталі, тоді як аналог Китайського виробництва із сталі бідною вуглецем через що скорочується термін служби в кілька разів і вага наприклад: засувка 30с41нж Ду100 Ру16 вітчизняного виробництва важить 53 кг, а аналог китайського виробництва 27 кг.

Основні параметри
Основні розміри
Підбір пружин
Матеріальне виконання

Клапани запобіжні пружинні

(Основні параметри)

Позначення виробу	Позначення тип (таблиця фігур)	DN, мм, вхід	PN, кгс/ см² вхід	DN, мм, ви- хід	PN₁, кгс/см² вихід	dc, мм	Fc, мм²	a₁ газу	a₂ рід.	Матеріал корпусу	H, мм	H₁, мм	L, мм	L_1, _мм	Маса, кг
СППК4Р-80-16	17с6нж	80	16	100	6	40	1256	0,8	0,5	Сталь 20Л	675	-	150	175	40
СППК4-80-16	17с7нж		16		6						-	650			37
СППК4Р-80-40	17с21нж		40		16						675	-			44
СППК4-80-40	17с23нж		40		16						-	650			39
СППК4-80-16 нж	17нж13нж	80	16	100	6	40	1256	0,6	0,3	Сталь 12Х18Н9ТЛ	-	690	150	175	39
СППК4-80-40 нж	17нж14нж		40		16						-	690			41
СППК4Р-80-16 нж	17нж17нж		16		6						740	-			42
СППК4Р-80-40 нж	17нж25нж		40		16						740	-			44
СППК4-80-63	17с85нж	80	63	100	40	40	1256	0,6	0,1	Сталь 20Л	-	715	165	195	52
СППК4Р-80-63	17с89нж		63			40	1256				760	-			55
СППК4-80-160	17с80нж		160			33	854,9				-	715			64
СППК4Р-80-160	17с90нж		160			33	854,9				760	-			68
СППК4-80-63 нж	17нж85нж	80	63	100	40	40	1256	0,6	0,1	Сталь 12Х18Н9ТЛ	-	770	165	195	55
СППК4Р-80-63 нж	17нж89нж		63			40	1256				820	-			61
СППК4-80-160 нж	17нж80нж		160			33	854,9				-	770			64
СППК4Р-80-160 нж	17нж90нж		160			33	854,9				820	-			70

Показники призначення клапанів запобіжних

Найменування параметра	17с	17нж

	Кліматичне виконання
	У1	У1	УХЛ1
Робочі середовища	Вода, повітря, пара, аміак, природний газ, нафта, нафтопродукти, рідкі та газоподібні вуглеводні та середовища, не агресивні у сталі 20Л. Швидкість корозії не більше 0,1 мм/рік	Вода, повітря, пара, природний газ вологий, нафтопродукти, що містять сірководень до 0,1%, рідкі та газоподібні вуглеводні, нафтохімічні середовища, швидкість корозії стали 12Х18Н9ТЛ у яких не більше 0,1 мм/рік.
Температура робочого середовища	от мінус 40°С до плюс 450°С	от мінус 40°С до плюс 600°С	от мінус 60°С до плюс 450°С
Умови эксплуатації ГОСТ 15150-69	У1, Т1	У1, Т1	УХЛ1
Мінімальна температура навколишнього повітря	мінус 40°С	мінус 40°С	мінус 60°С

Виконання фланців корпуса клапана

Номинальний (умовний) тиск клапана, кгс/см²	Вхідний фланец		Вихідний фланец
Номинальний (умовний) тиск клапана, кгс/см²	PN, кгс/см²	Приєднувальні розміри та ущільнювальна поверхня за ГОСТ 12815-80	PN, кгс/см²	Приєднувальні розміри та ущільнювальна поверхня за ГОСТ 12815-80
PN 16	16	Виконання 1	6 или 16	Виконання 1
PN 40	40	Виконання 3	16	Виконання 1
PN 63	63	Виконання 7	40	Виконання 3 или 2
PN 160	160	Виконання 7	40	Виконання 3 или 2

PN 16

основні розміри, мм

DN	D	D₁	D₂	d	n	b	DN₁	D₃	D₄	D₅	d₁	n₁	b₁	L	L₁
50	160	125	102	18	4	14	80	185	150	128	18	4	13	130	155
80	195	160	133	18	4	17	100	205	170	148	18	4	13	150	175
100	215	180	158	18	8	17	150	280	240	212	22	8	21	160	200
150	280	240	212	22	8	21	200	315	280	258	18	8	17	205	230
200	335	295	268	22	12	23	300	435	395	365	22	12	18	280	320

PN 40

основні розміри, мм

DN	D	D₁	D₂	D₆	d	n	b	DN₁	D₃	D₄	D₅	d₁	n₁	b₁	L	L₁
25	115	85	68	58	14	4	14	40	145	110	88	18	4	14	100	120
50	160	125	102	88	18	4	17	80	195	160	133	18	4	17	130	155
80	195	160	133	121	18	8	19	100	215	180	158	18	8	17	150	175
100	230	190	158	150	22	8	21	150	280	240	212	22	8	21	160	200
150	300	250	212	204	26	8	27	200	335	295	268	22	12	23	205	230

PN 63

основні розміри, мм

DN	D	D₁	D₂	D₇	d	n	b	DN₁	D₃	D₄	D₅	D₈	d₁	n₁	b₁	L	L₁
50	175	135	102	85	22	4	23	80	195	160	133	121	18	8	18	145	160
80	210	170	133	115	22	8	27	100	230	190	158	150	22	8	21	165	195
100	250	200	-	145	26	8	42	150	300	250	212	204	26	8	27	235	245

PN 160

основні розміри, мм

DN	D	D₁	D₂	D₇	d	n	b	DN₁	D₃	D₄	D₅	D₈	d₁	n₁	b₁	L	L₁
50	195	145	115	95	26	4	27	80	195	160	133	121	18	8	18	145	160
80	230	180	150	130	26	8	33	100	230	190	158	150	22	8	21	165	195
100	265	210	-	145	30	8	42	150	300	250	212	204	26	8	27	235	245

Застосування пружин по тиску налаштування клапана

Позначення клапана	PN, кгс/см²	Діаметр проточної частини сідла dc, мм	Межі тисків налаштування на початок відкриття Рн, кгс/см²	Номер пружини за заводскою специфікацією
СППК4 80-16 СППК4Р 80-16	16	40	0,5...1,2	30
			1,2...3	31
			3...5	32
			5...8	33
			8...16	34

Матеріали основних деталей запобіжних клапанів

№	Найменування деталі	17с	17нж	17нж
		Кліматичне виконання
		У1	У1	УХЛ1
1	Корпус	Сталь 20Л	12Х18Н9ТЛ	12Х18Н9ТЛ
2	Сідло	20Х13	12Х18Н9Т	12Х18Н9Т
3	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
4	Прокладка	Алюминий	08Х18Н10	Алюминий
5	Винт	20Х13	12Х18Н9Т	12Х18Н9Т
6	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
7	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
8	Золотник	20Х13	12Х18Н9Т	12Х18Н9Т
9	Прокладка	Паронит	Паронит	Паронит
10	Перегородка	20Х13	12Х18Н9Т	12Х18Н9Т
11	Прокладка	Паронит	Паронит	Паронит
12	Опора	Сталь 20	Сталь 20	09Г2С
13	Кришка	Сталь 20	Сталь 20	09Г2С
14	Шток	20Х13	12Х18Н9Т	12Х18Н9Т
15	Гвинт регулювальний	Сталь 35Х	Сталь 35Х	Сталь 35Х
16	Прокладка	Паронит	Паронит	Паронит
17	Гайка	Сталь 35	Сталь 35	12Х18Н9Т
18	Шплинт	Сталь 3	Сталь 3	Сталь 3
19	Гайка	Сталь 35	Сталь 35	12Х18Н9Т
20	Ковпак	Сталь 20	Сталь 20	20ХНЗЛ
21	Прокладка	Паронит	Паронит	Паронит
22	Пробка	Сталь 20	Сталь 20	Сталь 20
23	Кулачок	Сталь 35	Сталь 35	09Г2С
24	Валик	Сталь 35Х	Сталь 35Х	Сталь 35Х
25	Шпонка	Сталь шпоночная	Сталь шпоночная	Сталь шпоночная
26	Гайка	Сталь 25	Сталь 25	12Х18Н9Т
27	Шпилька	Сталь 35	Сталь 35	45Х14Н14В2М
28	Пружина	50ХФА-Г	50ХФА-Г	50ХФА-Г
29	Шпилька	Сталь 25	Сталь 25	45Х14Н14В2М
30	Гайка	Сталь 35	12Х18Н9Т	12Х18Н9Т
31	Втулка	20Х13	12Х18Н9Т	12Х18Н9Т
	Наплавка ущільнень затвора	-	ЦН-12М	ЦН-12М
