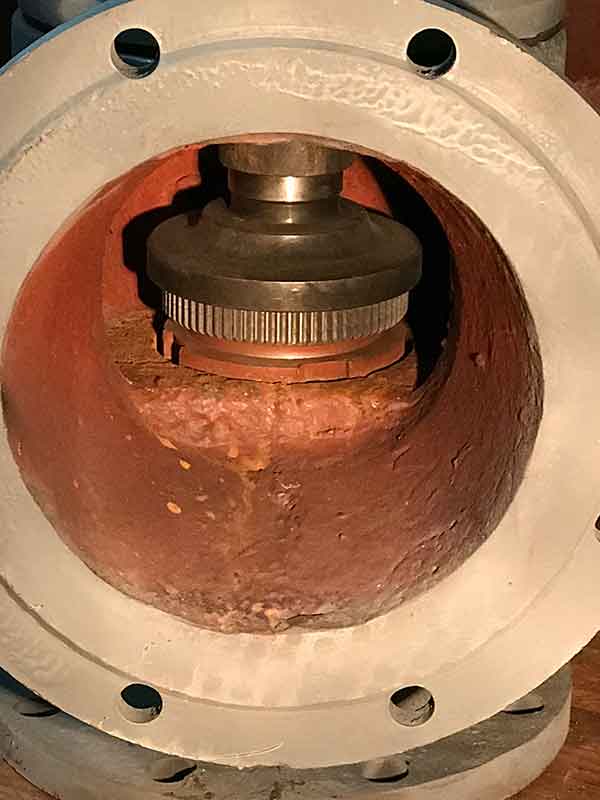

Клапан запобіжний СППК4Р 150-16 17с6нж, СППК4Р 150-16нж 17нж6нж

Артикул	Таблиця фігур	Діаметр Ду	Тиск Ру	Ціна (грн з ПДВ)
ЗА1600549	17с6нж	150	16	68000.00
ЗА1600560	17нж6нж	150	16	96000.00

Замовити клапан запобіжний 17с21нж в Києві

Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

Для наших клієнтів ми надаємо якісну продукцію вітчизняного виробництва, яка має найбільший запас міцності, її можна ремонтувати, вона виготовлена з високоякісної сталі, тоді як аналог Китайського виробництва із сталі бідною вуглецем через що скорочується термін служби в кілька разів і вага наприклад: засувка сталева клинова 30с41нж Ду 100 Ру 16 вітчизняного виробництва важить 53 кг, а аналог китайського виробництва 27кг.

Основні параметри
Основні розміри
Підбір пружин
Матеріальне виконання

Клапани запобіжні пружинні

(Основні параметри)

Позначення виробу	Позначення виробу(таблиця фігур)	DN, мм, вхід	PN, кгс/ см² вхід	DN, мм, ви- хід	PN₁, кгс/см² вихід	dc, мм	Fc, мм²	a₁ газа	a₂ жид.	Матеріал корпуса	H, мм	H₁, мм	L, мм	L_1, _мм	Маса, кг
СППК4-150-16	17с7нж	150	16	200	6	75	4415	0,8	0,56	Сталь 20Л	-	860	205	230	91
СППК4-150-40	17с23нж		40		16						-	860			96
СППК4Р-150-16	17с6нж		16		6						940	-			94
СППК4Р-150-40	17с21нж		40		16						940	-			99
СППК4-150-16 нж	17нж7нж	150	16	200	6	75	4415	0,8	0,56	Сталь 12Х18Н9ТЛ	-	860	205	230	91
СППК4-150-40 нж	17нж23нж		40		16						-	860			96
СППК4Р-150-16 нж	17нж6нж		16		6						940	-			94
СППК4Р-150-40 нж	17нж21нж		40		16						940	-			99

Показники призначення клапанів запобіжних

Найменування параметра	17с	17нж
	Кліматичне виконання
	У1	У1	УХЛ1
Робочі середовища	Вода, повітря, пара, аміак, природний газ, нафта, нафтопродукти, рідкі та газоподібні вуглеводні та середовища, не агресивні у сталі 20Л. Швидкість корозії не більше 0,1 мм/рік	Вода, повітря, пара, природний газ вологий, нафтопродукти, що містять сірководень до 0,1%, рідкі та газоподібні вуглеводні, нафтохімічні середовища, швидкість корозії стали 12Х18Н9ТЛ у яких не більше 0,1 мм/рік.
Температура робочего середовища	від мінус 40°С до плюс 425°С	від мінус 40°С до плюс 600°С	від мінус 60°С до плюс 600°С
Умови експлуатації ГОСТ 15150-69	У1, Т1	У1, Т1	УХЛ1
Мінімальна температура навколишнього повітря	мінус 40°С	мінус 40°С	мінус 60°С

Виконання фланців корпуса клапана

Номінальний (умовний) тиск клапана, кгс/см2	Вхідний фланец		Вихідний фланец
Номінальний (умовний) тиск клапана, кгс/см2	PN, кгс/см²	Приєднувальні розміри та поверхня ущільнювача за ГОСТ 12815-80	PN, кгс/см²	Приєднувальні розміри та поверхня ущільнювача за ГОСТ 12815-80
PN 16	16	Виконання 1	6 или 16	Виконання 1
PN 40	40	Виконання 3	16	Виконання 1
PN 63	63	Виконання 7	40	Виконання 3 або 2
PN 160	160	Виконання 7	40	Виконання 3 або 2

PN 16

основні розміри, мм

DN	D	D₁	D₂	d	n	b	DN₁	D₃	D₄	D₅	d₁	n₁	b₁	L	L₁
50	160	125	102	18	4	14	80	185	150	128	18	4	13	130	155
80	195	160	133	18	4	17	100	205	170	148	18	4	13	150	175
100	215	180	158	18	8	17	150	280	240	212	22	8	21	160	200
150	280	240	212	22	8	21	200	315	280	258	18	8	17	205	230
200	335	295	268	22	12	23	300	435	395	365	22	12	18	280	320

PN 40

основні розміри, мм

DN	D	D₁	D₂	D₆	d	n	b	DN₁	D₃	D₄	D₅	d₁	n₁	b₁	L	L₁
25	115	85	68	58	14	4	14	40	145	110	88	18	4	14	100	120
50	160	125	102	88	18	4	17	80	195	160	133	18	4	17	130	155
80	195	160	133	121	18	8	19	100	215	180	158	18	8	17	150	175
100	230	190	158	150	22	8	21	150	280	240	212	22	8	21	160	200
150	300	250	212	204	26	8	27	200	335	295	268	22	12	23	205	230

PN 63

основні розміри, мм

DN	D	D₁	D₂	D₇	d	n	b	DN₁	D₃	D₄	D₅	D₈	d₁	n₁	b₁	L	L₁
50	175	135	102	85	22	4	23	80	195	160	133	121	18	8	18	145	160
80	210	170	133	115	22	8	27	100	230	190	158	150	22	8	21	165	195
100	250	200	-	145	26	8	42	150	300	250	212	204	26	8	27	235	245

PN 160

основні розміри, мм

DN	D	D₁	D₂	D₇	d	n	b	DN₁	D₃	D₄	D₅	D₈	d₁	n₁	b₁	L	L₁
50	195	145	115	95	26	4	27	80	195	160	133	121	18	8	18	145	160
80	230	180	150	130	26	8	33	100	230	190	158	150	22	8	21	165	195
100	265	210	-	145	30	8	42	150	300	250	212	204	26	8	27	235	245

Застосування пружин по тиску налаштування клапана

Позначення клапана	PN, кгс/см²	Діаметр проточної частини сідла dc, мм	Межі тисків налаштування на початок відкриття Рн, кгс/см²	Номер пружини по заводській специфікації
СППК4 150-16 СППК4Р 150-16	16	75	0,5...1,5	70
			1,5...3	71
			3...5	72
			5...8	73
			8...12	74
			12...16	75

Матеріали основних деталей запобіжних клапанів

№	Найменування деталі	17с	17нж	17нж
		Кліматичне виконання
		У1	У1	УХЛ1
1	Корпус	Сталь 20Л	12Х18Н9ТЛ	12Х18Н9ТЛ
2	Сідло	20Х13	12Х18Н9Т	12Х18Н9Т
3	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
4	Прокладка	Алюміній	08Х18Н10	Алюміній
5	Гвинт	20Х13	12Х18Н9Т	12Х18Н9Т
6	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
7	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
8	Золотник	20Х13	12Х18Н9Т	12Х18Н9Т
9	Прокладка	Паронит	Паронит	Паронит
10	Перегородка	20Х13	12Х18Н9Т	12Х18Н9Т
11	Прокладка	Паронит	Паронит	Паронит
12	Опора	Сталь 20	Сталь 20	09Г2С
13	Кришка	Сталь 20	Сталь 20	09Г2С
14	Шток	20Х13	12Х18Н9Т	12Х18Н9Т
15	Гвинт регулювальний	Сталь 35Х	Сталь 35Х	Сталь 35Х
16	Прокладка	Паронит	Паронит	Паронит
17	Гайка	Сталь 35	Сталь 35	12Х18Н9Т
18	Шплінт	Сталь 3	Сталь 3	Сталь 3
19	Гайка	Сталь 35	Сталь 35	12Х18Н9Т
20	Ковпак	Сталь 20	Сталь 20	20ХНЗЛ
21	Прокладка	Паронит	Паронит	Паронит
22	Пробка	Сталь 20	Сталь 20	Сталь 20
23	Кулачок	Сталь 35	Сталь 35	09Г2С
24	Валик	Сталь 35Х	Сталь 35Х	Сталь 35Х
25	Шпонка	Сталь шпоночна	Сталь шпоночна	Сталь шпоночна
26	Гайка	Сталь 25	Сталь 25	12Х18Н9Т
27	Шпилька	Сталь 35	Сталь 35	45Х14Н14В2М
28	Пружина	50ХФА-Г	50ХФА-Г	50ХФА-Г
29	Шпилька	Сталь 25	Сталь 25	45Х14Н14В2М
30	Гайка	Сталь 35	12Х18Н9Т	12Х18Н9Т
31	Втулка	20Х13	12Х18Н9Т	12Х18Н9Т
	Наплавка ущільнень затвора	-	ЦН-12М	ЦН-12М
