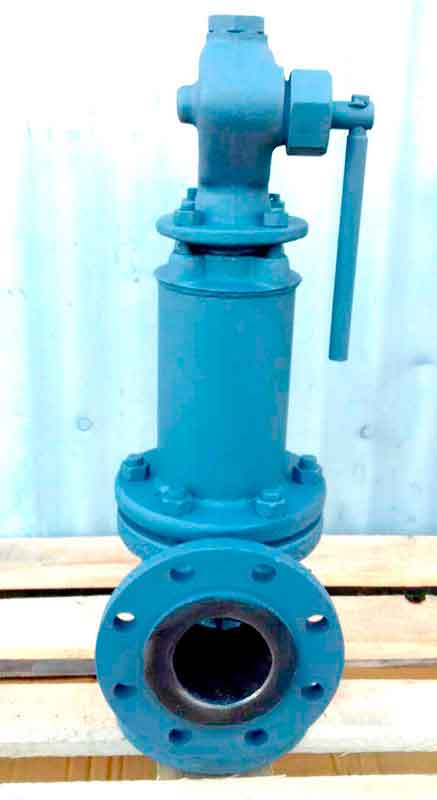

Клапан запобіжний СППК4Р-50-160 17с90нж

Замовити Доставка продукції

Клапан запобіжний СППК4Р-50-160 17с90нж

Артикул	Таблиця фігур	Діаметр Ду	Тиск Ру	Ціна (грн з ПДВ)
ЗА1600607	17с90нж	50/80	160	50000.00

СППК4Р-50-160 17с90нж

Запобіжні клапани розроблені для запобігання аварійним ситуаціям на виробництвах та їх окремих ділянках. Деталі виконують цю функцію шляхом збереження різного обладнання підвищення рівня тиску. Такі вироби експлуатують з таким технічним забезпеченням:

різноманітні судини;
казани з різним функціоналом;
ємності, резервуари;
трубопроводи для рідин та газу.
Як ці вироби працюють? Під час підняття рівня тиску вище встановленої норми, за допомогою простої системи клапан відкривається і відбувається скидання робочого середовища в атмосферу або спеціалізований трубопровід. Як тиск опускається до нормального рівня, деталь знову перекриває потік речовин.

Замовити 17с90нж у Києві
Це клапан відноситься до пружинних фланцевих виробів, і він виготовлений із високоякісної сталі. Мінімальний рівень температури, при якому деталь справно працюватиме -40С. Температура робочих середовищ для деталі має відповідати рівню від -40С до +425С.

Ціна на СППК4Р 50-160 17с90нж в ТОВ "РЕММЕХАНІКА"
Якщо у вас виникли труднощі з вибором необхідного обладнання, або будь-які інші питання, зверніться до наших спеціалістів за вказаними телефонами або замовте дзвінок. Ви отримаєте всеосяжну консультацію та допомогу у виборі деталей.

Шановні партнери, ми щиро цінуємо Ваш час, але ціни на продукцію можуть змінюватись у зв'язку з ринковою ситуацією, тому просимо Вас зв'язуватись з нашим менеджером для уточнення інформації.

Для наших клієнтів ми надаємо якісну продукцію вітчизняного виробництва, яка має найбільший запас міцності, її можна ремонтувати, вона виготовлена з високоякісної сталі, тоді як аналог Китайського виробництва із сталі бідною вуглецем через що скорочується термін служби в кілька разів і вага наприклад: засувка клинова 30с41нж Ду100 Ру16 вітчизняного виробництва важить 53 кг, а аналог китайського виробництва 27 кг.

Основні параметри
Основні розміри
Підбір пружин
Матеріальне виконання

Клапани запобіжні пружинні

(Основні параметри)

Позначення виробу	Позначення тип (таблиця фігур)	DN, мм, вхід	PN, кгс/ см² вхід	DN, мм, ви- ход	PN₁, кгс/см² виход	dc, мм	Fc, мм²	a₁ газа	a₂ рід.	Матеріал корпуса	H, мм	H₁, мм	L, мм	L_1, _мм	Маса, кг
СППК4Р-50-16	17с6нж	50	16	80	6	33	854,9	0,8	0,5	Сталь 20Л	595	-	130	155	29
СППК4-50-16	17с7нж		16		6						-	570			26
СППК4Р-50-40	17с21нж		40		16						595	-			31
СППК4-50-40	17с23нж		40		16						-	570			28
СППК4-50-16 нж	17нж13нж	50	16	80	6	30	706,5	0,6	0,3	Сталь 12Х18Н9ТЛ	-	600	130	155	27
СППК4-50-40 нж	17нж14нж		40		16						-	600			29
СППК4Р-50-16 нж	17нж17нж		16		6						660	-			30
СППК4Р-50-40 нж	17нж25нж		40		16						660	-			31
СППК4Р-50-63нж	17нж89нж	50	63	80	40	25	490,6	0,6	0,1	Сталь 12Х18Н9ТЛ	720	-	145	160	42
СППК4-50-63 нж	17нж85нж		63								-	675			39
СППК4Р-50-160 нж	17нж90нж		160								720	-			47
СППК4-50-160 нж	17нж80нж		160								-	675			44

Показники призначення клапанів запобіжних

Найменування параметра	17с	17нж

	Кліматичне виконання
	У1	У1	УХЛ1
Робочі середовища	Вода, повітря, пара, аміак, природний газ, нафта, нафтопродукти, рідкі та газоподібні вуглеводні та середовища, не агресивні у сталі 20Л. Швидкість корозії не більше 0,1 мм/рік	Вода, повітря, пара, природний газ вологий, нафтопродукти, що містять сірководень до 0,1%, рідкі та газоподібні вуглеводні, нафтохімічні середовища, швидкість корозії стали 12Х18Н9ТЛ у яких не більше 0,1 мм/рік.
Температура робочого середовища	от мінус 40°С до плюс 450°С	от мінус 40°С до плюс 600°С	от мінус 60°С до плюс 450°С
Умови эксплуатації ГОСТ 15150-69	У1, Т1	У1, Т1	УХЛ1
Мінімальна температура навколишнього повітря	мінус 40°С	мінус 40°С	мінус 60°С

Виконання фланців корпуса

Номинальний (умовний) тиск клапана, кгс/см²	Вхідний фланец		Вихідний фланец
Номинальний (умовний) тиск клапана, кгс/см²	PN, кгс/см²	Приєднувальні розміри та ущільнювальна поверхня за ГОСТ 12815-80	PN, кгс/см²	Приєднувальні розміри та ущільнювальна поверхня за ГОСТ 12815-80
PN 16	16	Виконання 1	6 или 16	Виконання 1
PN 40	40	Виконання 3	16	Виконання 1
PN 63	63	Виконання 7	40	Виконання 3 или 2
PN 160	160	Виконання 7	40	Виконання 3 или 2

PN 16

основні розміри, мм

DN	D	D1	D2	d	n	b	DN1	D3	D4	D5	d1	n1	b1	L	L1
50	160	125	102	18	4	14	80	185	150	128	18	4	13	130	155
80	195	160	133	18	4	17	100	205	170	148	18	4	13	150	175
100	215	180	158	18	8	17	150	280	240	212	22	8	21	160	200
150	280	240	212	22	8	21	200	315	280	258	18	8	17	205	230
200	335	295	268	22	12	23	300	435	395	365	22	12	18	280	320

PN 40

основні розміри, мм

DN	D	D1	D2	D6	d	n	b	DN1	D3	D4	D5	d1	n1	b1	L	L1
25	115	85	68	58	14	4	14	40	145	110	88	18	4	14	100	120
50	160	125	102	88	18	4	17	80	195	160	133	18	4	17	130	155
80	195	160	133	121	18	8	19	100	215	180	158	18	8	17	150	175
100	230	190	158	150	22	8	21	150	280	240	212	22	8	21	160	200
150	300	250	212	204	26	8	27	200	335	295	268	22	12	23	205	230

PN 63

основні розміри, мм

DN	D	D1	D2	D7	d	n	b	DN1	D3	D4	D5	D8	d1	n1	b1	L	L1
50	175	135	102	85	22	4	23	80	195	160	133	121	18	8	18	145	160
80	210	170	133	115	22	8	27	100	230	190	158	150	22	8	21	165	195
100	250	200	-	145	26	8	42	150	300	250	212	204	26	8	27	235	245

PN 160

основні розміри, мм

DN	D	D1	D2	D7	d	n	b	DN1	D3	D4	D5	D8	d1	n1	b1	L	L1
50	195	145	115	95	26	4	27	80	195	160	133	121	18	8	18	145	160
80	230	180	150	130	26	8	33	100	230	190	158	150	22	8	21	165	195
100	265	210	-	145	30	8	42	150	300	250	212	204	26	8	27	235	245

Застосування пружин по тиску налаштування клапана

Позначення клапана	PN, кгс/см²	Діаметр проточної частини сідла dc, мм	Межі тисків налаштування на початок відкриття Рн, кгс/см²	Номер пружини за заводскою специфікацією
СППК4 50-160 СППК4Р50-160	160	25	63...100	20
			100...140	21
			140...160	22

Матеріали основних деталей запобіжних клапанів

№	Найменування деталі	17с	17нж	17нж
		Кліматичне виконання
		У1	У1	УХЛ1
1	Корпус	Сталь 20Л	12Х18Н9ТЛ	12Х18Н9ТЛ
2	Сідло	20Х13	12Х18Н9Т	12Х18Н9Т
3	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
4	Прокладка	Алюминий	08Х18Н10	Алюминий
5	Винт	20Х13	12Х18Н9Т	12Х18Н9Т
6	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
7	Кільце	20Х13	12Х18Н9Т	12Х18Н9Т
8	Золотник	20Х13	12Х18Н9Т	12Х18Н9Т
9	Прокладка	Паронит	Паронит	Паронит
10	Перегородка	20Х13	12Х18Н9Т	12Х18Н9Т
11	Прокладка	Паронит	Паронит	Паронит
12	Опора	Сталь 20	Сталь 20	09Г2С
13	Кришка	Сталь 20	Сталь 20	09Г2С
14	Шток	20Х13	12Х18Н9Т	12Х18Н9Т
15	Гвинт регулювальний	Сталь 35Х	Сталь 35Х	Сталь 35Х
16	Прокладка	Паронит	Паронит	Паронит
17	Гайка	Сталь 35	Сталь 35	12Х18Н9Т
18	Шплинт	Сталь 3	Сталь 3	Сталь 3
19	Гайка	Сталь 35	Сталь 35	12Х18Н9Т
20	Ковпак	Сталь 20	Сталь 20	20ХНЗЛ
21	Прокладка	Паронит	Паронит	Паронит
22	Пробка	Сталь 20	Сталь 20	Сталь 20
23	Кулачок	Сталь 35	Сталь 35	09Г2С
24	Валик	Сталь 35Х	Сталь 35Х	Сталь 35Х
25	Шпонка	Сталь шпоночная	Сталь шпоночная	Сталь шпоночная
26	Гайка	Сталь 25	Сталь 25	12Х18Н9Т
27	Шпилька	Сталь 35	Сталь 35	45Х14Н14В2М
28	Пружина	50ХФА-Г	50ХФА-Г	50ХФА-Г
29	Шпилька	Сталь 25	Сталь 25	45Х14Н14В2М
30	Гайка	Сталь 35	12Х18Н9Т	12Х18Н9Т
31	Втулка	20Х13	12Х18Н9Т	12Х18Н9Т
	Наплавка ущільнень затвора	-	ЦН-12М	ЦН-12М
