15б818р (ПЗ 262237) DN 15 PN 23
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000010691 15б818р (П326337) 23 15 300.00



                 Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.



      Вентиль (клапан) запорный латунный мембранный с электромагнитным приводом НЗ  15б818р (ПЗ 26237)

Применяются в холодильных установках в системах с дистанционным электрическим управлением на трубопроводах  для газообразного хладона-12 с маслом ХФ12-16 рабочей температурой 10—100°С, газообразного хладона-22 с маслом ХС-40 рабочей температурой 20—60° и воздуха  рабочей температурой 0—45° С.

Давление в кгс/см2

Рр.........................................

От 5 мм рт. ст.

до 2,5 (25

Рпр.......................................

3,8 (38)



  • Основные характеристики
  • Исполнение и принцип работы
  • Характеристика электромагнитного привода

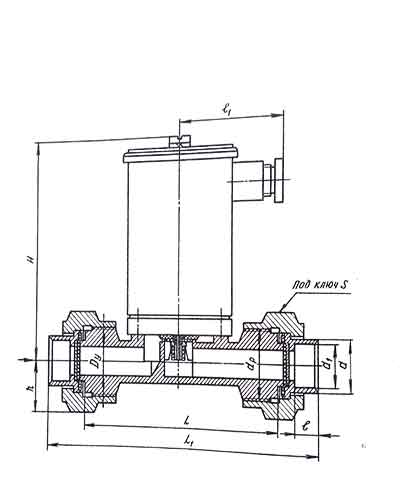

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм),

 И МАССА (кг)

Условный проход Dy

L

L1

d

d1

dр

l

l1

H

h*

S

Масса

15

97

138

24

102

М30х1,5

14

75

120

16

62



36

2,4

2,6



* Размер h и масса, указаны в числителе, - для клапанов без ручного дублера, в знаменателе с ручным дублером.































Исполнение



     Присоединение к трубопроводу — штуцерно-торцовое

с диаметром расточки в ниппеле по ОСТ 26.03-553—81.

     Уплотнение в затворе—плоское (кольцо),

     Герметичность в затворе при перепаде давления закрытом

клапане от 0,1 (1) до рабочего (Рр).

     Перепад давления на открытом клапане —

не более - 0,02 (0,2) при скорости газа 8—10 м/с

или при скорости жидкости  1 м/с.

     Клапан вакуумно-плотен по отношению к окружающей

 среде при остаточном давлении 5 мм рт. ст.

     Рабочая среда подается на золотник.

     Управление клапаном — от электромагнитного приво­да

(степень защиты VP54 по ГОСТ 14255—69).

     Клапан может быть изготовлен с ручным дублером и без него.




Принцип работы



     Время открывания клапана — до 1 с;

закрывания — до 10 с.

     При подаче тока в катушку электромагнита сердеч­ник,

втягиваясь, открывает разгрузочное отверстие в запорном

устройстве, давление из надмембранной полос­ти сбрасывается,

и под действием давления рабочей среды запорное устройство

поднимается и открывает основной проход клапана.

     При выключении тока сердечник электромагнита под действием

собственной массы и усилия пружины пере­крывает разгрузочное

отверстие, давление над мембраной увеличивается до рабочего (Рр),

прижимает запорное устройство к седлу корпуса, и клапан закрывается.

     Клапан устанавливают на горизонтальном трубопро­воде

электромагнитным приводом вверх.




 Условия эксплуатации:

температура окружающей сре­ды для судовых

холодильных установок от —10 до +45° С;

относительная влажность 95% при температуре 35° С.

Для прочих холодильных установок температура

окружающей среды от —50 до +50° С; относитель­ная

влажность до 98% при температуре 25° С;

тем­пература окружающей среды от 1 до 50° С для клапанов,

работающих на воде.

     Материал основных деталей:

      корпус — сталь или латунь ЛС 59-1 Л;

золотник, ниппель — латунь ЛС 59-1;

мембрана, уплотнительное кольцо в золотнике — резина.



Гарантийный срок — 24 месяца со дня ввода в эксплуатацию.

Гарантийная наработка—200000 циклов.

Изготовление и поставка — по ТУ 26-07-046- 74.













Характеристика электромагнитного привода



ПВ%





постоянный ток

переменный ток

100



Напряжение, В



Мощность, ВТ



Напряжение, В



Мощность, ВА





Частота, Гц



12; 24; 110 и  220

20

127; 220; 380 и 400

40

50

220

60

60
