15б859п (пар) DN 10, 15 PN 6
15б859п (пар) DN 10, 15 PN 6
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
15б859п (П326291) 6 10
0000010692 15б859п (П326291) 6 15 300.00

                Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



   Вентиль (клапан)  запорный латунный с электромагнитным приводом муфтовый НЗ 15б859п.

Применяется на трубопроводах для пара и конден­сата рабочей температурой от 20 до 175°С в систе­мах с дистанционным электрическим управлением.

Давление в кгс/см2

Рр

От 0 до 0,6

(от 0 до 6)

Рпр

0,9 (9)


  • Основные размеры
  • Исполнение и принцип работы

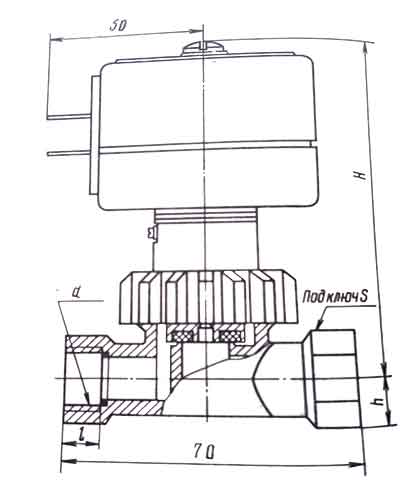

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм),

 И МАССА (кг)



Условный

проход, Dу

H

h

l

d

S

Масса

10

122

14

10

G3/8-B

22

1,9

15

125

15

12

G1/2-B

27

2



































Исполнение



     Присоединение к трубопроводу — муфтовое по ГОСТ 6527—68.

     В трубопроводе перед клапаном необходима уста­новка фильтра-уловителя

механических примесей рабочей среды (размер ячейки не более 70 мкм).

     Уплотнение в затворе — плоское (кольцо).

     Клапан герметичен в затворе при перепаде давле­ния рабочей среды на

закрытом клапане не менее 0,1 (1).

     Рабочая среда подается на золотник.

     Управление клапаном — от встроенного электромаг­нитного привода

(в брызгозащищенном исполнении) переменного тока напряжением

220 или 240 В, мощ­ностью 15 Вт, ПВ—100%.




Принцип работы



     Время открывания клапана — 1 с., закрывания — 10 с.

      При подаче тока в катушку электромагнита сердеч­ник,

втягиваясь, открывает разгрузочное отверстие, и под действием

давления рабочей среды золотник поднимает­ся и открывает проходное отверстие.

     При выключении тока под действием массы золот­ника, сердечника

и усилия пружины клапан закры­вается.

     Клапан устанавливают на горизонтальном трубопро­воде

электромагнитным приводом вверх.

     Допускается отклонение от вертикали в любую сторону на угол не более 15°.

     Условия эксплуатации:

температура окружающего воздуха от 15 до 35°С;

относительная влажность 98% при температуре 25° С.



     Материал основных деталей:

корпус — латунь

ЛЦ 40 СД; трубка — сталь 08Х18Н10Т;

уплотнительное кольцо в затворе — фторопласт 4.




Гарантийный срок—24 месяца со дня ввода в эксплуатацию.

Гарантийная наработка:  не менее 30000 циклов.

Изготовление и поставка — по ТУ 26-07-074—72.
