Клапан запорный стальной  фланцевый 15с12п, (15с51п)

     Применяется на трубопроводах для жидкого и газообразного аммиака (с маслами ХА, ХА-23 или ХА-30) рабочей температурой от —40 до +150° С.

         Ру.................................... 2,5 (25)

         Рпр ................................. 3,8 (38)



  • Основные размеры
  • Исполнение
  • Варианты присоединения к трубопроводу

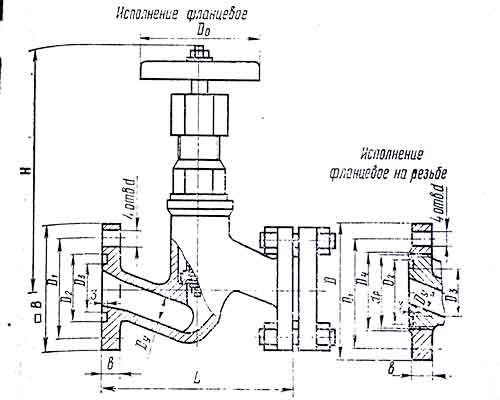

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм)





Условный

проход Dy

L

В

D

D1

D2

D3

D4

dp

b

d

H

Do

20

150

80

105

75

58

51

35

М56Х1.5

14

14

190

120

25

160

90

115

85

68

58

42

М64Х1.5

14

14

198

120

32

180

105

135

100

78

66

50

М72Х1.5

16

18

226

140





























Присоединение к трубопроводу — фланцевое и фланцевое на резьбе.

Исполнение



Присоединительные размеры фланцев и уплот­нительных поверхностей по ГОСТ 12815—80 (исп. 5, ряд 2).

Уплотнение шпинделя — сальниковое. Подтяж­ка сальника — накидной гайкой.

     Верхнее уплотнение в крышке обеспечивает разгрузку сальниковой камеры при полностью крытом затворе.

     Герметичность затвора по 1-му классу ГО 9544—75.

     Рабочая среда подается под золотник.

     Управление клапаном — ручное, маховиком или рукояткой.

     Максимальное усилие на маховике при закручивании: 600 (60) — для Dy 20 и 25 мм; 750 (75) - для Dy 32 мм.

     Клапан устанавливают на трубопроводе в  любом рабочем положении.

     Условия эксплуатации: климатические исполнения У1 и Т1; У2 и Т2 — по ГОСТ 15150-69.

     Материал основных деталей: корпус — сталь 20ХНЗА (15с12п1 и 15с12пЗ) и Сталь 25 (15c12п и 15с12п2);

уплотнительное кольцо в золотнике - фторопласт 4.




Гарантийный срок — 24 месяца со дня ввода эксплуатацию.

Гарантийная наработка — 3000 циклов. Изготовление и поставка — по ТУ 26-07-1380—85

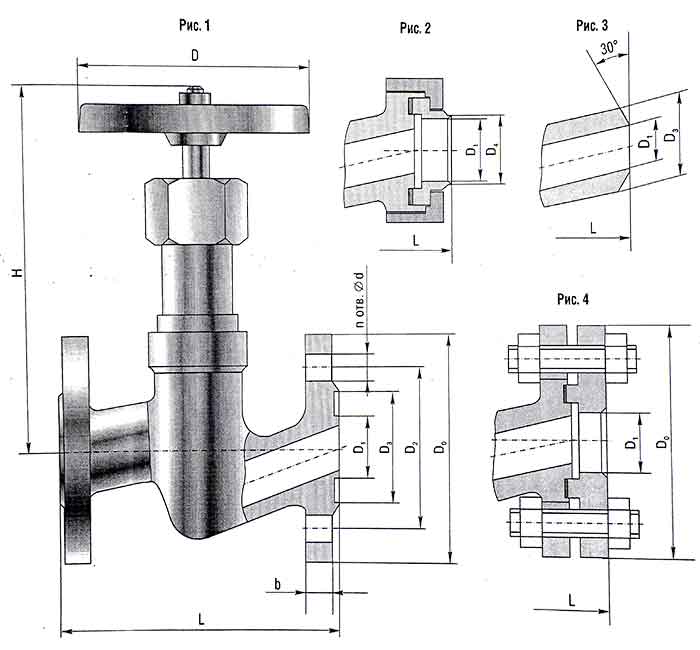

                                                                          Варианты присоединения к трубопроводу
