15c18п, 15с18нж PN 25
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000010841 15с18п 25 40 1000.00
0000010843 15с18п 25 50 1700.00
0000010844 15с18п 25 65 2200.00
0000010845 15с18п 25 80 2200.00
0000010846 15с18п 25 100 3000.00
0000010847 15с18п 25 125 3500.00
0000010848 15с18п 25 150 4000.00
0000010849 15с18п 25 200 8000.00

Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



Вентиль (клапан) запорный стальной  фланцевый 15с18п

     Применяется на трубопроводах для жидкого • газообразного аммиака рабочей температурой —70 до +150° С; сухого, жидкого и газообразного, хлора рабочей температурой от —60 до +50°С (для Dу 50, 80 и 100 мм) и электролитического водорода рабочей температурой от —30 до + 60°С(для Dy 50 мм).

  • Основные размеры
  • Исполнение

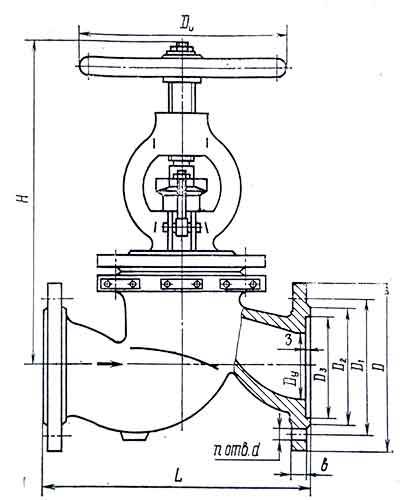

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ

РАЗМЕРЫ (мм) и МАССА (кг)







Условный

проход Dy

L

D

D1

D2

D3

D4

D5

b

d

H

Do

n

Масса

40

200

145

110

88

76

-

-

16

18

296

160

4

14,6

50

230

160

125

102

88

88

72

17

18

296

160

4

16,6

65

290

180

145

122

110

-

-

19

18

391

240

8

32,8

80

310

195

160

133

121

121

105

19

18

391

240

8

36

100

350

230

190

158

158

150

128

21

22

426

320

8

49,6

































Исполнение



Присоединительные фланцы по ГОСТ 12815—80 исп. 3)

Уплотнение в затворе — плоское (кольцо).
Уплотнительная  поверхность корпуса наплавлена коррозионно-стойкой сталью.

     Герметичность затвора по 1-му классу ГОСТ 544-75.

     Уплотнение шпинделя — сальниковое. Подтяжка сальника откидными болтами.

     Верхнее  уплотление в крышке клапана обеспечивает отключение сальниковой камеры

при полностью открытом  затворе.

     Рабочя среда подается под золотник.

     Управление  клапаном — ручное, маховиком.

     Максимальное  усилие на маховике при закрывании 360 (36) — для Dv 40 мм;

390 (39) — для Dv 50 мм; 580 (58) — для Dу 65 мм; 770 (77) — для Dу 80 мм; 840 (84) — для Dy 100 мм.

     Клапан устанавливают на трубопроводе в любом рабочем  положении.







Материал основных  деталей:

корпус, крышка, золотник стали  25Л-И; 20ХНЗЛ и 08ГДНФЛ

(в зависимости от исполнений).



     Гарантийная наработка — 3000 циклов.

     Изготовление и поставка — по ГОСТ 10094—75.

     Гарантийный срок—24 месяца со дня ввода в эксплуатацию.
