Вентили запорные из чугуна, диафрагмовые футерованные фланцевые 15ч74п1, 15ч74п2 Ду 10, 15, 20
Вентили запорные из чугуна, диафрагмовые футерованные фланцевые 15ч74п1, 15ч74п2 Ду 10, 15, 20
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
ЗА1600213 15ч74п1 пол. 15 16 700.00
ЗА1600214 15ч74п2 фтороп. 15 16 700.00
ЗА1600215 15ч74п2 20 16 1000.00

            Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для получения скидки 068 443-98-58



      Вентили (клапаны) запорные диафрагмовые футерованные фланцевые 15ч74п1, 15ч74п2.



Применяются на трубопроводах для жидких и газообразных агрессивных сред рабочей температурой до 60° С (клапан 15ч74п1), и температурой до 110° С (клапан 15ч74п2).

15ч74п1, 15ч74п2

Dy 6, 10,15 и 20 мм

Ру........................................... 1,6(16)

Рпр........................................ 2,4 (24)





  • Основные размеры
  • Исполнение

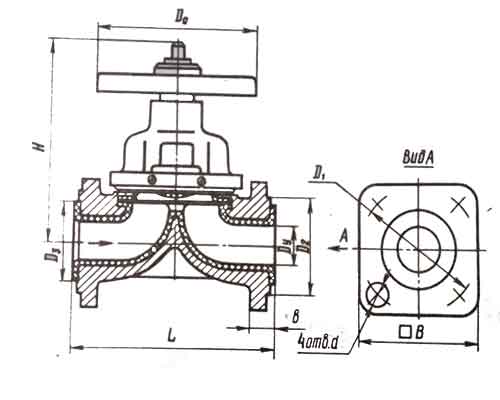

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм),

 И МАССА (кг)



Условный проход Dy

L

В

D1

D2

D3

b

d

H

Do

Масса

6

70

35

32

20

17

8

6

73

65

0,6

10

90

60

60

35

26

12

7

80

80

1,2

15

110

75

65

40

38

15

14

105

100

3

20

130

80

75

51

45

15

14

120

120

4,5




Исполнение



     Присоединение к трубопроводу — фланцевое с при­соединительными

размерами по ГОСТ 12815—80 (кроме D 6 и 10 мм).

     Между корпусом и крышкой расположена диафраг­ма, обеспечивающая

герметичность в затворе и изоля­цию внутренней полости клапана от окружающей среды.

     Герметичность в затворе по 1-му классу ГОСТ 9544—75.

     В зависимости от рабочей среды и ее темпера­туры внутренняя поверхность корпуса

и уплотнитель­ные поверхности фланцев футерованы различными коррозионно-стойкими

неметаллическими материалами (см. таблицу).

     Рабочая среда подается под диафрагму с любой стороны.

     Управление клапаном — ручное, маховиком.

     Клапан устанавливают на трубопроводе в любом рабочем положении.

     Условия эксплуатации: климатическое исполнение УЗ по ГОСТ 15150—69.



     Материал основных деталей:



корпус и крышка — серый чугун;

шпиндель — сталь.




Условное

обозначение

             Материал

Температура рабочей среды,

клапана

футеровки

диафрагмы

°С

15ч74п1

Полиэтилен

Полиэтилен

60

15ч74п2



Фторопласт 42ЛД

Фторопласт 4

110
