Вентили запорные из чугуна, диафрагмовые эмалированные фланцевые 15ч93эм Ду 15, 20, 25
Вентили запорные из чугуна, диафрагмовые эмалированные фланцевые 15ч93эм Ду 15, 20, 25
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
ЗА1600226 15ч93ем 15 16 800.00
ЗА1600227 15ч93ем 20 16 900.00
ЗА1600228 15ч93ем 25 16 1300.00

                Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



     Вентили (клапаны) диафрагмовые эмалированные фланцевые 15ч93эм

Применяются на трубопроводах для кислой нейтральной среды рабочей температурой от - 15 до + 100°С вентили типа: (15ч93эм, 15ч93эмЭ, 15ч93эмТ);

На трубопроводах с жидкой агрессивной средой (органические и неорганические кислоты, растворы солей, щелочи (рН≤11) и фармацевтические препараты) рабочей температурой от – 15 до +120°С  вентили типа: (15ч93эм1, 15ч93эмТЭ, 15ч93эм1Т)



  • Основные размеры
  • Исполнение

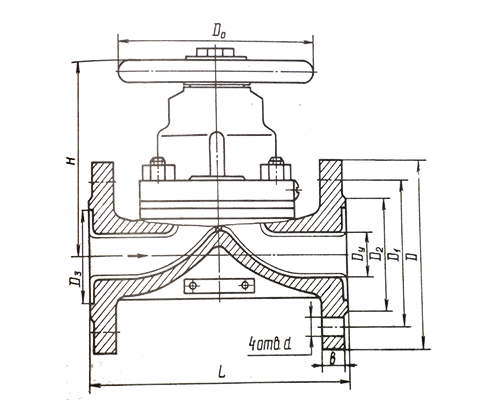

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм)

И МАССА (кг)





Условный проход Dу

L

D

D1

D2

D3

d

b

H

Do

Масса

10

120

90

60

40

30

14

12

98

100

2

15

130

95

65

45

35

14

12

100

100

2,9

20

150

105

75

58

50

14

14

146

100

5,3

25

160

115

85

68

60

14

14

147

100

5,8





















Исполнение



     Присоединение к трубопроводу — фланцевое с присоединительными

размерами по ГОСТ 12815—80 (исп. 1, ряд. 2).

     Между корпусом и крышкой расположена диафрагма, обеспечивающая герметичность

в затворе и изоляцию внутренней полости клапана от окружающей среды.

     Внутренняя полость корпуса покрыта эмалью.

     Герметичность затвора по 3-му классу ГОСТ 9544—75.

     Рабочая среда подается под диафрагму с любой стороны.

     Управление клапаном — ручное, маховиком.

     Наибольшее усилие на маховике при закрыва­нии: 30 (3) —для Dy 10 и 15 мм;

40 (4) —для Dy 20 и 25 мм.

     Клапан устанавливают на трубопроводе в любом рабочем положении.

     Условия эксплуатации: климатические исполнения У3.1 и УХ Л 4 по ГОСТ 15150—69.



Материал основных деталей:

корпус, крышка — серый чугун; диафрагма — фторопласт 4.







     Гарантийный срок — 18 месяцев со дня ввода в эксплуатацию

(для клапанов с 1-м классом покрытия) и 12 месяцев (для клапанов с 3-м классом покрытия).

     Гарантийная наработка—3400 и 3300 циклов (соот­ветственно).

     Изготовление и поставка — по ТУ 26-07-1051—84.
