Вентиль мембранный с электромагнитным приводом 15кч883р СВМГ Ру 1
Вентиль мембранный с электромагнитным приводом 15кч883р СВМГ Ру 1
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн. с НДС)
ЗА1600203 15кч883р "СВМГ" 25 1 2000.00
КРС001664 15кч883р "СВМГ" 40 1 3000.00
ЗА1600204 15кч883р "СВМГ" 50 1 4000.00

                  Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



       Вентиль (клапан) мембранный с электромагнитным приводом фланцевый 15кч883р "СВМГ".

Применяется в системах дистанционного управления на трубопроводах для природного горючего газа ( по Г ОСТ 5542- 78) рабочей температурой от — 15 до 4-40° С,



Давление в кгс/см2

Рр.........................................

от 0,001 до 0,1

(от 0,01 до 1)

Рпр......................................

0,2 (2)



  • Основные размеры
  • Характеристика электромагнитного привода
  • Основные характеристики и принцип работы

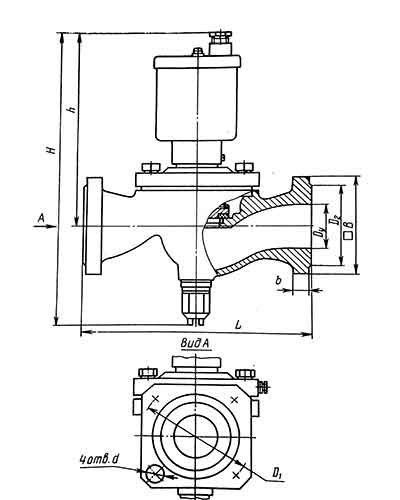

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм),

 И МАССА (кг)





Условный проход Dy

L

В

D1

D2

b

d

H

h

Масса

25

160

75

75

60

15

11

274

186

5.5

40

170

100

100

80

16

14

283

191

6.8

50

230

110

110

90

16

14

298

193

9.5




















Условное обозначение клапана



Характеристика электромагнитного привода

ПВ, %

Постоянный ток

Переменный ток

Напряже­ние, В

Мощность,

Вт

Напряже­ние, В

Мощность,

Вт

15кч883рМ



100

127; 220; 380

40

15кч883р1М

110;  220

20














Исполнение



    Присоединение к трубопроводу – фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп. 1) на Ру 0,6 (6).

     Уплотнение в  затворе — мембранное.

     Клапан герметичен в затворе и по отношению к окружающей среде.

     Рабочая среда подается на золотник.

     Управление  клапаном -  от электромагнитного приво­да (по ТУ 16-529.409—81) (время срабатывания I с), а также с помощью ручного дублера.





















   Принцып работы



     Для облегчения работы электромагнита при открывании клапана предусмотрен  разгрузочный золотник.

     При выключенной катушке сердечник электромагнита и разгрузочный золотник под действием собственной

массы находятся в нижнем крайнем положении и перекрывают разгрузочное отверстие основного золотника.

     Рабочая среда поступает в надмембранную

полость и, действуя на эффективную площадь мембраны,

опускает на седло корпуса связанный с ней основной золотник. Проходное отверстие корпуса закрывается.

Основной золотник  под давлением рабочей среды прижимается к седлу корпуса, создавая необходимую герметичность затвора.

     При подаче тока в катушку сердечник электромагнита  притягивается к стопу и поднимает разгрузочный  золотник,  открывая разгрузочное отверстие. Давление над мембраной падает.

Создается перепад давления, под действием которого основной золотник поднимается и открывает проход клапана.




     Клапан устанавливают на горизонтальном трубопроводе электромагнитным приводом вверх с допустимым отклонением от вертикали на угол 15°.



     Условия эксплуатации:



климатические исполнения УЗ и ТЗ по ГОСТ 15150—69, но при температуре окружающей среды от —15 до +40° С.



     Материал основных деталей:



корпус, крышка —ковкий чугун КЧ 30-6;

основной золотник — сталь 12X17;

уплотнительные кольца: в корпусе — коррозионно-стойкая сталь,

в золотнике — резина; мембрана — резина.



     Гарантийный срок - 18 месяцев со дня ввода в эксплуатацию.

     Гарантийная наработка, циклов, не меннее: 30000

(до 01.01.88) и 45000 (до 31.12.90).
