Вентиль (клапан) мембранный
с электромагнитным приводом
фланцевый 15кч888р "СВМ"

     Применяется в системах с дистанционным электри­ческим управлением на трубопроводах для пресной воды рабочей температурой 1—45°С, воздуха рабочей температурой до 45° С (для клапанов типа СВМ); 20%-ного водного раствора хлористого натрия и 29,4%-ного водного раствора хлористого кальция рабочей температурой от —40 до +45° С (для Д 25 и 40 мм, клапанов типа СВМ); хладона-12 с маслом рабочей температурой от —2 до +45°С, хладона-22 с маслом рабочей температурой от 20 до +45° С (для клапанов типов СВМА и CBM).

Давление в кгс/см2

Рр.........................................

0,1-1,6 (1-16)

Ру.........................................

-

Рпр.......................................

2,4 (24)



  • Основные характеристики
  • Исполнение и принцип работы

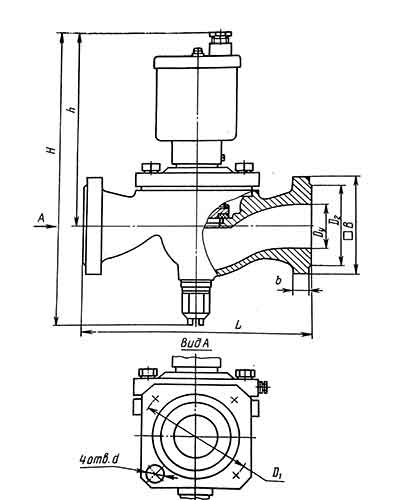

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм),

 И МАССА (кг)







Условный проход Dy

L

В

D1

D2

D3

b

d

H

h

l

Масса

25

160

90

85

68

58

14

14

182

80

60

6,2

40

170

110

110

88

76

16

18

187

91

63

7,8

50

230

125

125

102

88

18

18

186

104

74

11,5

65

290

140

145

122

110

20

18

237

150

-

25,5























 Исполнение и принцип работы



     Присоединение к трубопроводу — фланцевое с при соединительными размерами

по ГОСТ 12815—80 (исп. 3):  на Ру 1,6 (16)

     Для клапанов типа СВМ присоединительные размеры фланцев по ГОСТ 12815—80

(исп. 1) на чертеже условно не показаны.

     Уплотнение в затворе—плоское (кольцо).

     Герметичность затвора клапанов типа СВМ обеспе­чивается при перепаде давления на

закрытом клапа­не от 0,1 до 1,6 (от 1 до 16).

     Клапан герметичен по отношению к окружающей среде.

     Уплотнение по штоку ручного дублера — сальниковое.

     Рабочая среда подается на золотник.

     Управление клапаном — от электромагнитного приво­да ЭМП по ТУ 16-529.409—81

(в водозащищенном исполнении), а также с помощью ручного дублера.

     Электромагнитный привод работает на постоянном токе напряжением

24, 110, 220 В, мощностью 20 Вт и на переменном токе напряжением 110, 127, 220,

230, 240, 380, 400, 415, 440 В, мощностью 40 ВА, частотой 50 и 60 Гц.

     Время закрывания клапанов — не более 10 с, от­крывания — не более 5 с.

     При обесточенном электромагните золотник под дейст­вием рабочей среды и

пружины перекрывает проход клапана. При подаче тока в катушку электромагнита

сердечник притягивается к стопу и открывает раз­грузочное отверстие. Давление из

надмембранной полости сбрасывается в подзолотниковую полость, после чего

основной золотник под действием рабочей среды под­нимается, и клапан открывается.

При отключении тока сердечник электромагнита, опускаясь, перекрывает разгрузочное

отверстие, перепад давления исчезает и под действием массы золотнико­вого

устройства и пружины проход закрывается.

     Клапан устанавливают на горизонтальном трубо­проводе электромагнитным приводом вверх.

     Допускается отклонение клапана от вертикали на угол не более 15° в любую сторону.







Условия эксплуатации:

температура окружающей сре­ды от 1 до + 50° С (при работе клапана на воде и воздухе);

от —40 до +50° С (при работе клапана на хладоне, аммиаке,

водных растворах хлористого натрия и хлористого кальция).

Материал основных деталей:

корпус — ковкий чугун;

крышка — сталь;

золотник — сталь 12X17;

уплотнитель­ное кольцо: в корпусе — сталь 12X17,

в золотнике — резина или фторопласт;

мембрана — резина или поли­этилен.



     Гарантийный срок—18 месяцев со дня ввода в эксплуатацию.

     Гарантийная наработка:

Клапанов типа СВМ — не менее 50000 циклов.

Изготовление и поставка — по ТУ 26-07-032—76.
