Вентиль с электромагнитным приводом НЗ и электромагнитной защелкой 15кч892п СВВ
Вентиль с электромагнитным приводом НЗ и электромагнитной защелкой 15кч892п СВВ
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
ЗА1600209 15кч892п "СВВ" 25 16 2000.00
КРС002046 15кч892п "СВВ" 50 16 0000.00
ЗА1600210 15кч892п "СВВ" 65 6 7000.00

                 Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



       Вентиль (клапан) сальниковый с электромагнитным приводом НЗ и электромагнитной защелкой фланцевый 15кч892п "СВВ"

Применяются в системах дистанционного управления на трубопроводах для пара и воды рабочей темпе­ратурой  5—150°С  клапаны 15кч892п1 — п4

Давление в кгс/см2

Рр ........................................................

0-0,6 (0-6)

рпр........................................................

0,9 (9)







  • Основные размеры
  • Исполнение и принцип работы
  • Характеристика электромагнитного привода

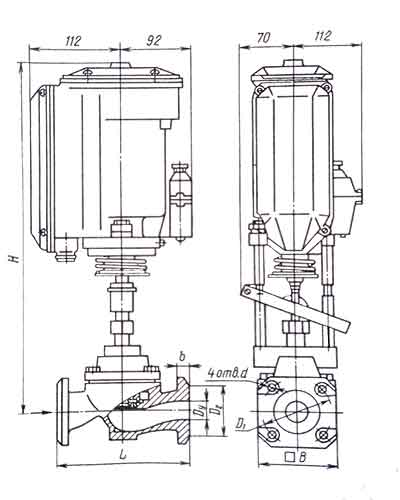

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм),

 И МАССА (кг)



Условный проход Dy

L

В

D1

D2

b

d

H

Do

Масса

25

160

90

85

68

14

14

475

65

17,2

50

230

125

125

102

18

18

485

80

21,2

65

290

140

145

122

20

18

515

100

33





























Исполнение



     Присоединение к трубопроводу — фланцевое

с присоединительными размерами по ГОСТ 12815 -80 на  Ру 1,6 (16).

     Уплотнение штока — кольцом (круглого сечения)

     Герметичность в затворе обеспечивается  при перепаде

давления на золотнике не менее 0,2 (2)

     Клапан герметичен по отношению к окружающей среде.

     Рабочая среда подается на золотник.

     Управление клапаном — от электромагнитного привода ЭВ-3

по ТУ 16-529.149—76.





















                                              Принцип работы



     Время открывания клапана — не более 2 с,

закры­вания — не более 7 с.

     Степень защиты клапана IP23 по ГОСТ 14255—69.

     Электромагниты потребляют электроэнергию только в моменты

перемещения золотника из одного положения в другое.

     В крайних положениях ток автоматически отключается.

     В схеме блок-контактов электромагнита предусмот­рены контакты

для подключения цепей сигнализации.

     Для облегчения работы электромагнитного привода при открывании

клапана предусмотрен разгрузочный золотник.

     При подаче тока в катушку основного (тягового) электромагнита

якорь втягивается, поднимает золот­ник и открывает проходное отверстие клапана.

     В верхнем положении якорь удерживается электро­магнитной

защелкой (шариками).

     При подаче тока в катушку электромагнита защелки (шарики) освобождают якорь,

золотник под действием возвратной пружины опускается в исходное положение

и перекрывает проходное отверстие клапана.

     При отключении электроэнергии управляют клапаном с помощью ручного дублера.

     Клапан устанавливают на горизонтальном трубопро­воде электромагнитным

приводом вверх. Допускается отклонение от вертикали на угол не более 15° в любую сторону.



Условия эксплуатации:

температура окружающей среды от +5 до +10° С

(при работе клапана на воде); от —10 до +40° С

(при работе клапана на паре и воздухе).



Материал основных деталей:

корпус — ковкий чугун;

золотник — латунь;

шток — сталь 12X17;

уплотнительное кольцо: в корпусе — сталь 12X17,

в золотнике — фторо­пласт 4 (для 15кч892п1 — п4);

мембрана — фторопласт 4; уплотнительное кольцо штока — резина.



Гарантийный срок — 24 месяца со дня ввода в эксплуатацию,

но не позднее шести месяцев для дейст­вующих

и девяти месяцев для вновь строящихся предприятий

с момента прибытия клапана на станцию назначения

(пристань, порт) или с момента получе­ния продукции на складе завода-изготовителя (постав­щика) .

Гарантийная наработка -7000 циклов.

Изготовление и поставка — по ТУ 26-07-1049—77.



















Условное

обозначение

клапана

Характеристика электромагнитного привода

ПВ

%

основного электромагнита

электромагнитной защелки





5

Ток

Напря­-

жение,

В

Мощ­-

ность,

Вт

Ток

Напря­-

жение,

В

Мощ­-

ность,

Вт

15кч892п1



Постоянный

110

800

Постоянный

110

350

15кч892п2



220

220

15кч892пЗ

Переменный

220

Переменный

220

15кч892п4

380

380
