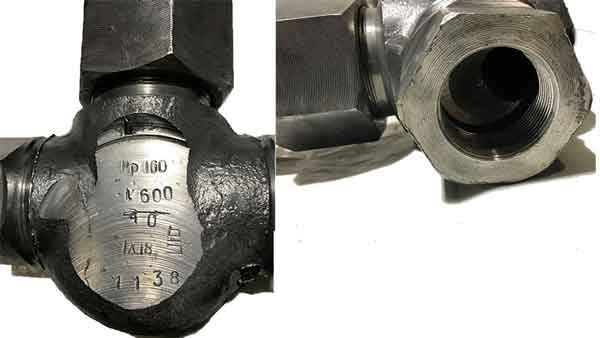

Вентиль запорный муфтовый 15нж49нж Ду 32, 40, 50 Ру 160
Вентиль запорный муфтовый 15нж49нж Ду 32, 40, 50 Ру 160
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
15нж49нж 32 160
ЗА1600339 15нж49нж 40 160 10000.00
15нж49нж 50 160



  Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



       Вентиль запорный нержавеющий с патрубками под приварку 15нж49нж

Применяется на трубопроводах для неагрессив­ных и агрессивных сред (в зависимости от мате­риалов основных деталей) рабочей температурой до 300°С; для природного газа рабочей температу­рой до 100° С.





Ру

16 (160)

Рпр

24 (240)



  • Основные размеры
  • Исполнение
  • МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ (ПРИ ТЕМПЕРАТУРЕ РАБОЧЕЙ СРЕДЫ 300° С)

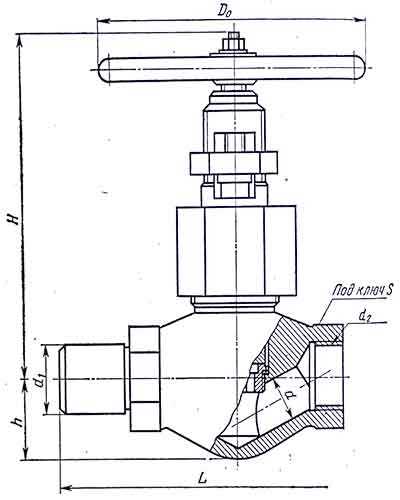

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм)

И МАССА (кг)







Условный

проход

L

d

d1

d2

s

H

h

D0

Масса

32

280

26

42

G1 1/4-A

65

275

60

200

12,9

40

310

34

48

G1 1/2-A

70

275

65

240

15

50

328

40

63

G2-A

80

300

75

240

20


























Исполнение



Присоединение к трубопроводу — патрубки под приварку.

Уплотнение в затворе — плоское.

Герметичность затвора по 1-му классу ГОСТ 9544—75.

Уплотнение шпинделя — сальниковое. Подтяж­ка сальника — накидной гайкой.

Рабочая среда подается под золотник.

Управление клапаном — ручное, маховиком.

Клапан устанавливают на трубопроводе в лю­бом рабочем положении.

Условия эксплуатации — температура окружа­ющей среды не ниже —40° С.





Гарантийный срок 18 месяцев со дня ввода в эксплуатацию.

Гарантийная  наработка – не более: 2000 циклов (для клапанов из коррозионно-стойкой стали) и 450 циклов  (для клапанов из углеродистой стали).















МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ (ПРИ ТЕМПЕРАТУРЕ РАБОЧЕЙ СРЕДЫ 300° С)





Исполнение по материалу

Корпус

Седло и корпус

Шпиндель

Прокладка между корпусом и стойкой _

01

Сталь 25

Сталь 30X13

Сталь 20X13

Сталь 05КП

02

Сталь 15Х5М

Сталь 15Х5М

Сталь 20X13

Сталь 06КП

03

Сталь 12Х18Н9Т

Сталь 12Х18Н9Т

Сталь 45Х14Н14В2М

Сталь 12Х18Н9Т

04

Сталь 10X17H13M3T

Сталь Х32Н8

Сталь Х32Н8

Сталь 10X17H13M3T
