15нж54бк PN160

Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000010983 15нж54бк ВИ 160 15 900.00
             Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.


       Вентиль запорный нержавеющий муфтовый 15нж54бк
Применяется на трубопроводах для коррозионных сред при температуре до 300°С.


Давление в кгс/см2

Рабочее Рр при t < 300°С

160

Пробное Рпр

240

  • Основные размеры
  • Исполнение

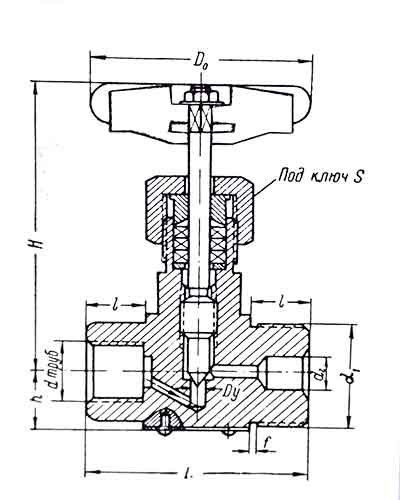

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм),



 И МАССА (кг)







Проход условный

Dy

Резьба трубная

d труб

Резьба

метрическая

d1

d2

L

Н

l

h

f

S

D0

Вес

не более

мм

дюймы

мм

кг

4,5

1/2

2МЗЗХ1,5

12

68

98

18

20

3

27

65

1,0





















Исполнение



  1. Тип и присоединительные размеры — по ГОСТ 3149-46.
  2. Корпус вентиля имеет один цапковый присоединительный конец, второй — с внутренней резьбой.
  3. Шпиндель выполнен за одно целое с золотником.
  4. Резьба шпинделя находится в рабочей среде.
  5. Подтяжка сальника производится накидной гайкой.
  6. Рабочая среда подается под затвор.
  7. Вентиль может быть установлен в любом рабочем положении.
