Вентиль (клапан) запорный нержавеющий15нж57бк

Применяется на трубопроводах для сред, по от­ношению к которым применяемые материалы коррозионностойки, рабочей температурой до 300° С;

Ру

16 (160)

Рпр

24 (240)

  • Основные размеры
  • Исполнение

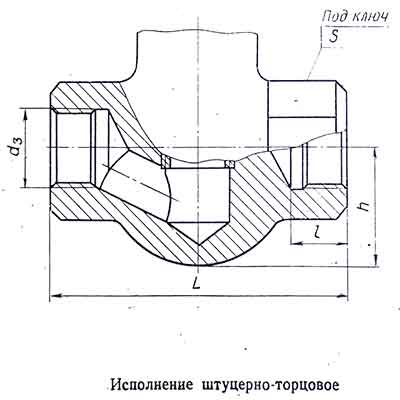

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм) И МАССА (кг)







Условный проход



L

L1

L2

1

D

D1

D2,

D3

d

d1

d2

d3

b

h

D0

S

Масса

без ответных фланцев

с ответными фланцами под приварку

штуцерно­-

торцового

15

90

134

238

20

105

75

58

35

19

14

14

G1/2-A

18

29

140

36

5,7

7,3

3,3

20

110

158

270

24

125

90

68

45

26

20

18

G3/4-A

20

37

160

41

7,6

10,8

3,8

25

130

182

294

25

135

100

78

50

33

27

18

Gl-A

22

47

160

50

9,3

13,2

4,5






















Исполнение



     Присоединение к трубопроводу: фланцевое с при­соединительными размерами по ГОСТ 12815—80 (исп. 7);

ответные фланцы под приварку по ГОСТ 12821—80 и штуцерно-торцовое.

     Уплотнение в затворе — плоское.

     Герметичность затвора по 1-му классу ГОСТ 9544—75.

     Уплотнение по штоку — сальниковое.

     Рабочая среда подается под золотник.

     Управление клапаном — ручное, маховиком.

     Крутящий момент на маховике: 30 (3) — для Dy 15 мм и 45 (4,5) — для Dy 20 и 25 мм.



Клапан устанавливают на трубопроводе в любом рабочем положении.

Условия эксплуатации — температура окружающей среды не ниже —40° С.









Материал основных деталей:



Сталь 25 (С 21150; 21150.04), сталь 15Х5М (С 21150.01),

сталь 2Х18Н10Т (С 21150.02), сталь 10Х17Н13М2Т С 21150.03), сталь 08Х22Н6Т (С 21150.05) и сталь 8Х21Н6М2Т(С 21150.06);

золотник — сталь 3X13, 12Х18Н10Т или 20Х23Н18;

набивка сальника — АГ-14.



























Гарантийный срок — 18 месяцев со дня ввода в эксплуатацию.

Гарантийная наработка — не более: 2000 циклов (для клапанов из коррозионно-стойкой стали) и 450 циклов (для клапанов из углеродистой стали).

Изготовление и поставка — по ГОСТ 23230—78.
