15с22нж PN 40
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000010862 15с22нж 40 20 1200.00
0000010864 15с22нж 40 25 1200.00
0000010865 15с22нж 40 32 1400.00
0000010866 15с22нж 40 40 1400.00
0000010869 15с22нж 40 50 1700.00
0000010870 15с22нж 40 65 2100.00
0000010871 15с22нж 40 80 2500.00
0000010873 15с22нж 40 100 3000.00
0000010875 15с22нж 40 150 7000.00
0000010876 15с22нж 40 200 8000.00

     Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



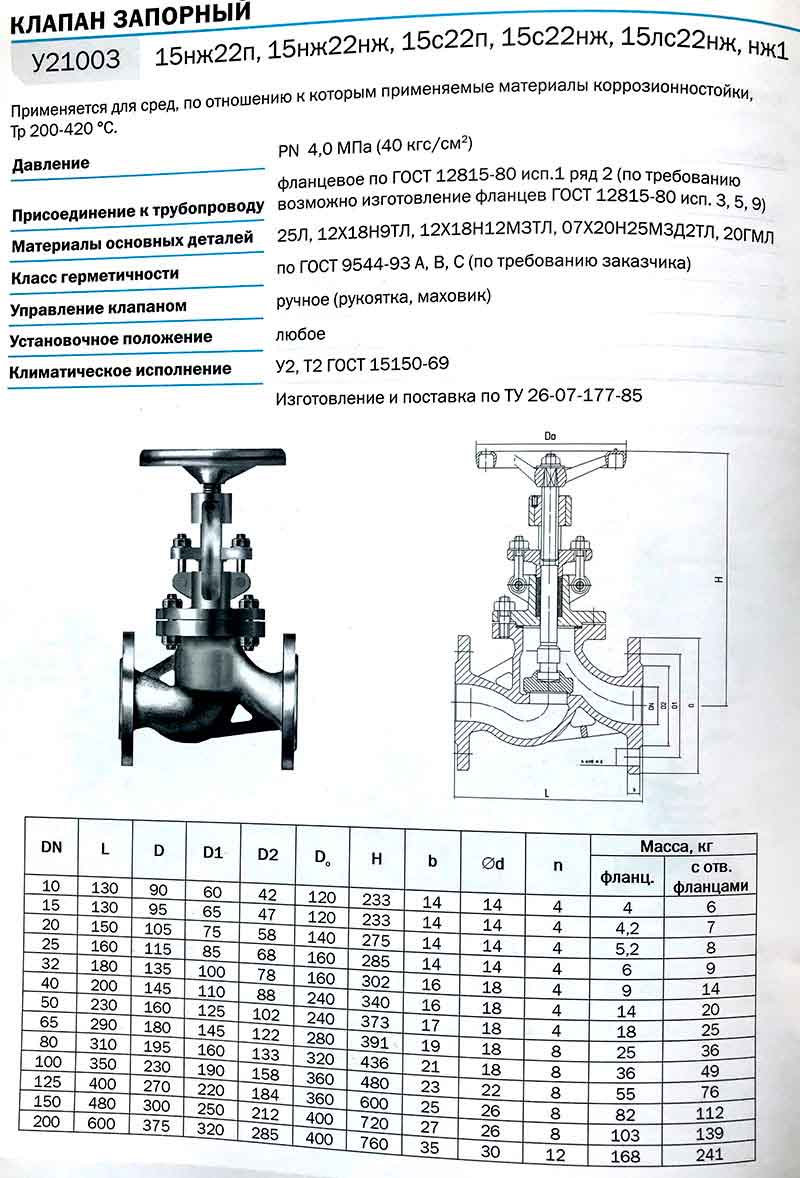

Вентиль запорный стальной фланцевый 15с22нж, 15с22бк.

     Применяются на трубопроводах для воды и пара рабочей темпера турой до 425° (15с22нж) и агрессивных сред рабочей температурой до 420° С (15нж22бк)



                                                                                15с22нж       15нж22бк

Ру

40

Рпр

60

Рр при t, °С:       420

-

32

                            425

22

-

  • Основные размеры
  • Исполнение

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ

РАЗМЕРЫ (мм) и ВЕС (кг)





Условный

проход

Dy

L

D

D1

D2

b

d

~ H

D0

n



Вес

.

40

200

145

110

88

18

18

280

160

4

15.5

50

230

160

125

102

20

18

280

160

4

17.4

65

290

180

145

122

22

18

360

240

8

33.6

80

310

195

160

138

22

18

360

240

8

36

100

350

230

190

162

24

23

370

320

8

50

125

400

270

220

188

28

27

445

280

8

75

150

480

300

250

218

30

27

515

320

8

102

200

600

375

320

285

38

30

600

400

12

174
































Исполнение



     Тип и основные размеры по ГОСТ 9659-66,  технические требования по ГОСТ 5761 -65.

     Присоединительные размеры фланцев по  ГОСТ 1234-67.

     Уплотнение шпинделя – сальниковое.

     Подтяжка сальника откидными болтами.

     Уплотнительные поверхности  корпуса и золотника наплавлены  коррозинностойкой

сталью (15с22нж) или выполнены непосредственно на самом корпусе (15нж22бк).

     Верхнее уплотнение в крышке вентиля обеспечивает отключение сальниковой камеры

при полностью открытом затворе. Поверхность верхнего уплотнения в крышке наплавлена коррозионностойкой сталью.

     Вентили Dу 125, 150 и 200 мм изготовляют с разгруженным золотником для снижения усилий при открывании вентиля.

     Рабочая среда подается под золотник.

     Герметичность затвора по 1 классу ГОСТ 9544—60.

     Вентиль устанавливают на трубопроводе в любом рабочем положении.




Материал основных деталей





15с22нж

15нж22бк

Корпус, крышка, золот­ник, шпиндель, сальник

Сталь

Стали Х18Н9Т и X18Н4Г4

Резьбовая втулка

Бронза

Маховик

Ковкий чугун

Прокладка

Паронит

Набивка

Сухой асбест
