15с27нж (15с52нж) PN 63
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000010877 15с52(27)нж 63 15 700.00
0000010878 15с52(27)нж 63 20 800.00
0000010880 15с52(27)нж 63 25 1400.00
0000010881 15с52(27)нж 63 32 1800.00
0000010882 15с52(27)нж 63 40 2000.00
0000010883 15с27нж ВЗ-100 100 25 900.00
0000010884 15с27нж ВЗ-100 100 32 1200.00

Заказать вентиль 15с27нж запорный стальной

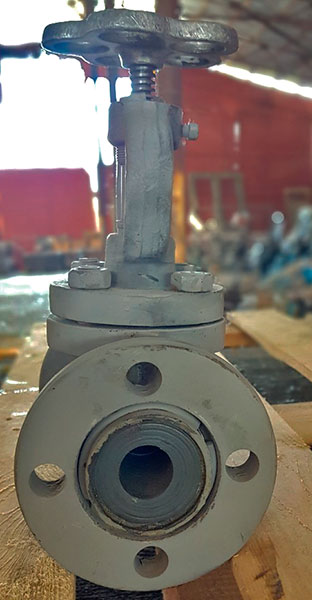

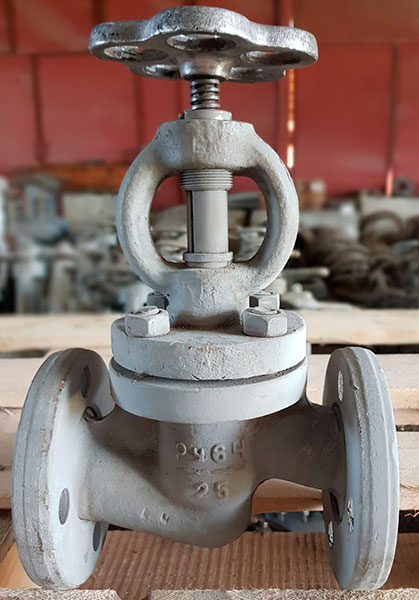

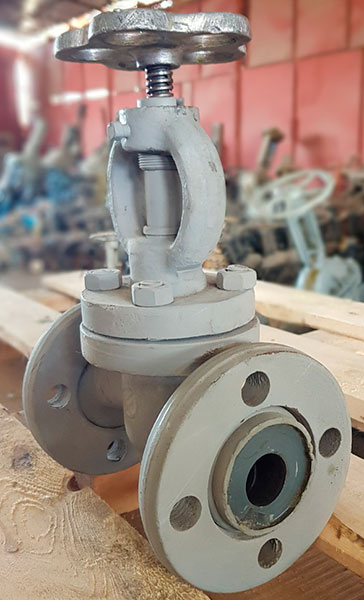

Вентиль (клапан) запорный проходной фланцевый 15с27нж (15с52нж)

 Предназначены для установки в качестве запорного устройства на трубопроводах для воды, пара и газа.

               Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.

  • Основные размеры
  • Исполнение

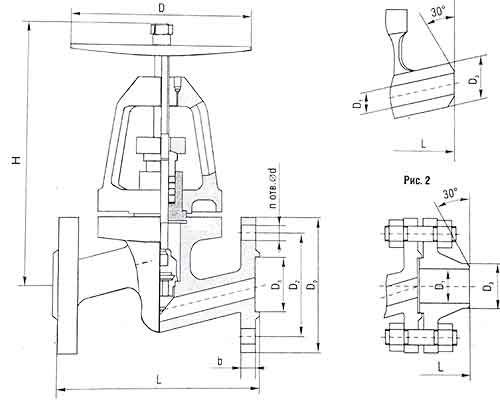

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм)  и МАССА (кг)





DN

Присоединение к трубопроводу

PN, MПа

Размеры, мм

n

Масса, кг

Рис.

L

H

D

D0

D1

D2

D3

b

d

15

Фланцевое исп. 3 ГОСТ 12815

6,3

175

206

150

105

-

75

40

16

14

4

6,9

1

Фланцевое исп. 3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815

273

12

19

10,5

2

Под приварку встык

175

-

15

-

31

-

-

-

5,4

3

20

Фланцевое исп. 3 ГОСТ 12815

6,3

190

220

200

125

-

90

50

18

18

4

8,9

1

Фланцевое исп. 3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815

304

18

26

14

2

Под приварку встык

190

-

20

-

38

-

-

-

6,1

3

25

Фланцевое исп. 3 ГОСТ 12815

6,3

200

220

200

135

-

100

57,5

20

18

4

11,5

1

Фланцевое исп. 3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815

318

25

33

17,9

2

Под приварку встык

200

-

25

-

46

-

-

-

7,1

3

32

Фланцевое исп. 3 ГОСТ 12815

6,3

210

301

250

150

-

110



65

21

22

4

16

1

Фланцевое исп. 3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815

336

31

39

25,3

2

Под приварку встык

210

-

32

-

52

-

-

-

10,3

3

40

Фланцевое исп. 3 ГОСТ 12815

6,3

225

299

250

165

-

125

75

21

22

4

17,9



1

Фланцевое исп. 3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815

355

37

46

27,7

2

Под приварку встык

225

-

40

-

58

-

-

-

12,7

3















                                                                                                         Исполнение



Тип  вентиля

Проходной

Материал корпусных деталей

Углеродистая сталь 20

Присоединение к трубопроводу

Фланцевое по ГОСТ 12815

Фланцевое по ГОСТ 12815 с ответными фланцами по ГОСТ 12821

С патрубками под приварку встык

Управление

Ручное

Рабочая среда

Вода, пар, газ

Температура рабочей среды

до + 400°С

Климатическое исполнение

У1 по Гост 15150

ХЛ1 по ГОСТ 15150

Т1 по ГОСТ 15150
