Вентиль запорный муфтовый 15с57бк, Pу 160
Вентиль запорный муфтовый 15с57бк, Pу 160
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
ЗА1600297 15с57бк 15 160 1900.00
ЗА1600298 15с57бк 20 160 2400.00
ЗА1600299 15с57бк 25 160 3000.00
ЗА1600299 15с49нж 40 160 4000.00
ЗА1600299 15с49нж 50 160 5000.00
ЗА1600300 15с57нж фл 15 160 00.00
ЗА1600301 15с57нж фл 25 160 00.00

                      Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



Вентиль запорный  15с57бк, 15с57нж

Применяется на трубопроводах для сред, по от­ношению к которым применяемые материалы кор- розионностойки, рабочей температурой до 300° С; для клапана С 21150.03 — рабочей температурой до 100° С.



Ру

16 (160)

Рпр

24 (240)

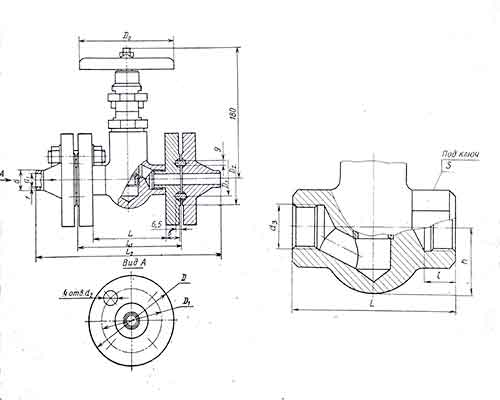

  • Основные размеры
  • Исполнение

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм)  и МАССА (кг)



Условный проход, Dy

L

L1

L2

l

D

D1

D2

D3

d

d1

d2

d3

b

h

D0

S

Масса

без ответных фланцев

с ответными фланцами под приварку

штуцерно-торцового

15

90

134

238

20

105

75

58

14

19

14

14

G1/2-А

18

29

140

36

5,7

7,3

3,3

20

110

158

270

24

125

90

68

18

26

20

18

G3/4-А

20

37

160

41

7,6

10,8

3,8

25

130

182

294

25

135

100

78

18

33

27

18

G1-А

22

47

160

50

9,3

13,2

4,5


















Исполнение



     Присоединение к трубопроводу: фланцевое с при­соединительными размерами по ГОСТ 12815— (исп. 7);

ответные фланцы под приварку по ГОСТ 12821—80 и штуцерно-торцовое.

     Уплотнение в затворе — плоское.

     Герметичность затвора по 1-му классу ГОСТ 9544—75.

     Уплотнение по штоку — сальниковое.

     Рабочая среда подается под золотник.

     Управление клапаном — ручное, маховиком.

     Крутящий момент на маховике: 30 (3) – для  Dу 15 мм и 45 (4,5) – для Dу 20 и 25 мм.
