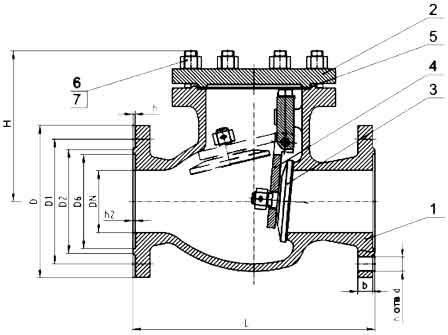

ЗАТВОРЫ (КЛАПАНЫ) ОБРАТНЫЕ



     Затворы (клапаны) обратные  изготовлены и соответствуют требованиям ГОСТ Р 53671.

     Обратные клапаны  предназначены для автоматического предотвращения обратного потока рабочей среды.

Технические параметры и характеристики



• Давление номинальное PN – 16, 40, 63, 160  кгс/см2.

• Диаметр номинальный DN – 50, 80, 100, 150, 200 мм.

• Установочное  положение затворов на трубопроводе:

  - на горизонтальном трубопроводе – крышкой вверх;

  - на вертикальном трубопроводе -  по направлению стрелки на корпусе вверх.

• Направление движения рабочей среды – по стрелке на корпусе затвора.

• Класс герметичности затвора – «F» по ГОСТ Р 54808.

• Коэффициент сопротивления при полном открытии диска - не более 2,0.

• Тип уплотнения в затворе – "металл по металлу".

• Тип присоединения к трубопроводу – фланцевые, под приварку.

        Присоединительные фланцы по ГОСТ 12819. Присоединительные размеры и размеры уплотнительных поверхностей фланцев по ГОСТ 12815 в зависимости от PN затвора:

   - исполнение 1 ряд 2 для затворов PN16;

   - исполнение 3 ряд 2 для затворов PN 40;

   - исполнение 7 ряд 2 для затворов PN63;

   - исполнение 7 ряд 2 для затворов PN160.

        По желанию потребителя исполнение фланцев может быть любое в соответствии с ГОСТ 12815.

        Концы присоединительных патрубков под приварку к трубопроводу по ГОСТ 16037.

        Ответные фланцы по ГОСТ 12820 и ГОСТ 12821.

• Затворы эксплуатируются на рабочие среды, нейтральные к применяемым материалам.
