Клапаны предохранительные пружинные ARI-Safe, Bopp & Reuther

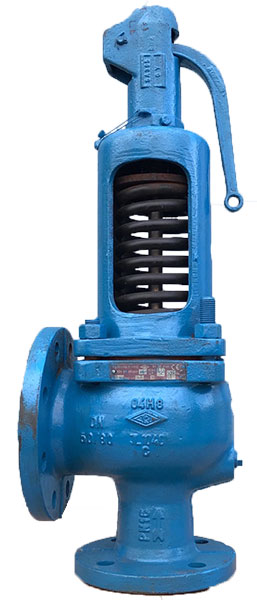

Клапан предохранительный производства компаний ARI-Armaturen, Bopp & Reuther (Германия), IAZ (Румыния)

Заказать Доставка продукции

Клапан предохранительный производства компаний ARI-Armaturen, Bopp & Reuther (Германия), IAZ (Румыния)

Предохранительные пружинные клапаны Обеспечивают полное открытие проходного отверстия при превышении давлени до 0,5 % (пар, газ), 10 % (жидкость). Минимальное установочное давление срабатывания 0,2 бар. Максимальное значение подпора 15 %. При применении разгрузочного сильфона подпор может составлять до 40 % давления срабатывания.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Рабочие среды	вода, пар, неагрессивные и агрессивные жидкости и газы.
Номинальные диаметры (вход/выход), мм	DN 20/32 – DN 150/250
Давление рабочей среды	PN 16, 40, 63
Температура рабочей среды	-60..+450°C;
Материалы основных узлов (в скобках - материалы при выполнении корпуса из н/ж стали)
Корпус	чугун EN-JL 1040, высокопрочный чугун EN-JS 1049, сталь 1.0619+ N, н/ж сталь 1.4408
Седло	н/ж сталь 1.4571
Диск	н/ж сталь 1.4122.05 (1.4571)
Пружина	н/ж сталь 50 CrV4, 54 SiCr6 (1.4310)
Шпиндель	н/ж сталь 1.4021.05 (1.4571)
Направляющая шпинделя	н/ж сталь 1.4021+QT (1.4571)

ОСОБЕННОСТИ КОНСТРУКЦИИ

Высокая пропускная способность, коэффициент расхода 0,84.
Устойчивые к истиранию седло и диск.
Клапаны могут выполняться с нержавеющим сильфоном, исключающим влияние. противодавления, а также загрязнения рабочей среды.
Имеются исполнения с эластичным уплотнением.
Прецизионное исполнения диска и направляющих.

ОСНОВНЫЕ ТИПЫ

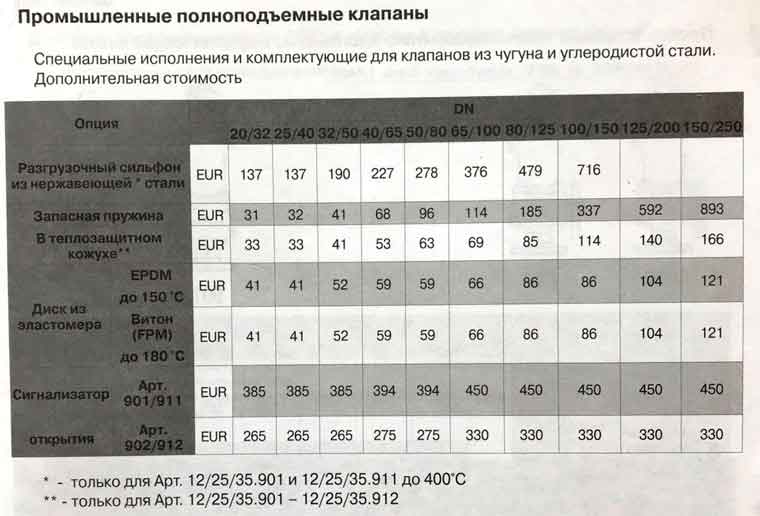

1. Промышленные полноподъемные клапаны, серия901/902/911/912

Обеспечивают полное открытие проходного отверстия при превышении давления до 5%.

Минимальное установленное давление срабатывания 0,2 бар.

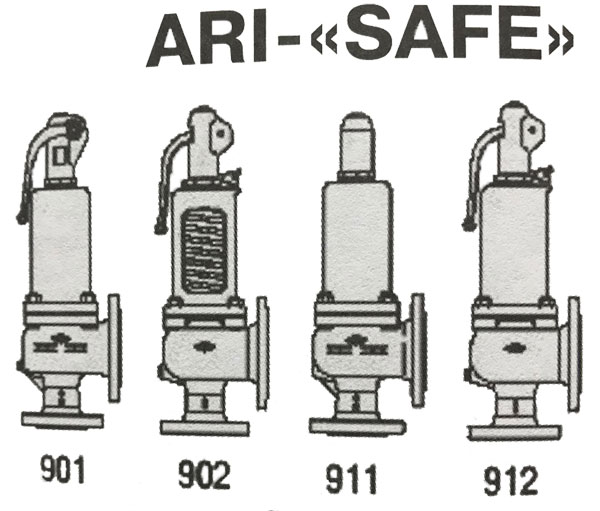

Исполнения по конструкции крышки подъемного устройства и клапана подрывного рычага:

901	закрытая крышка и закрытый подрывной рычаг;
902	открытая крышка и открытый подрывной рычаг;
911	закрытая крышка и газонепроницаемый колпак;
912	закрытая крышка и открытый подрывной рычаг

Исполнения по материалу корпуса:

PN 16	от - 10°С до 300°С	корпус – чугун EN-JL 1040
PN 40	от - 10°С до 350°С	корпус – высокопрочный чугун EN-JS 1049
PN 40	от - 60°С до 450°С	корпус – литая сталь 1.0619+N
PN 40	от - 60°С до 400°С	корпус н/ж сталь 1.4408

PN 16

до 120°С

корпус – чугун EN-JL 1040

Варианты исполнения:

903	для систем теплоснабжения и температурой до 120°С
904	для систем с низким давлением пара и температурой до 120°С, диапазон срабатывания от 0,2 бар до 1,0 бар.

Информация из кталога IMI BOPP & REUTHER						Информация из кталога ARI Armaturen

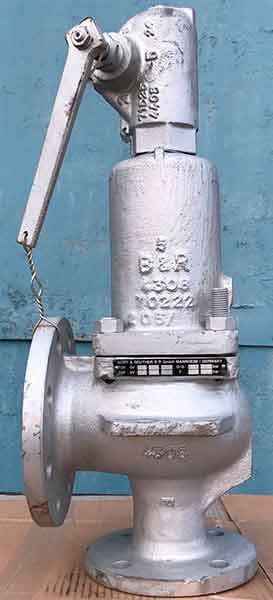

Клапан на Ру 40 модель SI 4302						Клапан Ду 50 Ру 16
Клапан на Ру 63 модель SI6303/SI6304/ SI6305
