Многооборотные общепромышленные
Многооборотные общепромышленные
Обозначение привода Цена, грн с НДС
А. 70/12 (220В) 31700
А. 70/24 27600
А. 100/24 35300
А. 100/24 (220В) 39900
А. 100/36 35800
А. 100/48 36600
А. 150/18 (220В) 46700
А. 150/24 41900
А. 150/36 42600
А. 150/48 42800
Б. 200/12 (220В) 66000
Б. 200/24 57000
Б. 200/36 57500
Б. 200/48 58300
Б. 300/24 58500
Б. 300/36 59400
Б. 300/48 60600
В. 450/24М 86700
В. 600/24М 88200
В. 600/24 92200
В. 600/36 93200
В. 600/48 94800
В. 900/24 96800
В. 900/36 98200
В. 900/48 99950
В. 1200/24 101800
В. 1200/36 103500
Г. 2500/24 150000
Г. 2500/36 152000

     Многооборотные электроприводы серии ГЗ

     Данные привода нашли применение для разнообразной

трубопроводной арматуры. Они обеспечивают надежное позиционное управление

любыми видами запорной арматуры и другим подобным оборудованием, с крутящим

моментом от 50 до 6500 Н·м. В сочетании с дополнительным редуктором можно

увеличить крутящий момент до 80000 Н·м, например, для затворов и шаровых кранов

больших диаметров.

     Электроприводы серии ГЗ получили широкое признание за надежность при использо-

вании их в различных отраслях промышленности.

Многооборотный электропривод УХЛ

     Характеристики

  • 1. Питание электродвигателей осуществляется от сети переменного тока частотой 50 Гц

и трехфазным напряжением 380 В.

  • 2. Электроприводы сохраняют работоспособность и обеспечивают срабатывание арма-

туры при отклонениях частоты ±2%, напряжения питания от +10% до –15%, при этом

отклонения напряжения и частоты не должны быть противоположными.

  • 3. Номинальный режим работы электроприводов кратковременный S2 по ГОСТ

IEC 60034-1-2014, продолжительностью не более 15 минут. Допускается работа в

повторно-кратковременном периодическом режиме с пусками S4 с продолжительностью включения (ПВ) 25% и числом включений до 600 в час.

  • 4. По заказу могут быть поставлены электроприводы с режимом работы S4, с продолжительностью включения (ПВ) 25% и числом включений до 1200 в час.
  • 5. Электроприводы обеспечивают степень защиты IP65 в соответствии с ГОСТ 14254-96,

по заказу возможна поставка электроприводов со степенью защиты IP67 и IP68.

  • 6. Электроприводы сконструированы для прямого монтажа на арматуру. Они присоединяются с помощью фланца и муфты по стандарту СТ ЦКБА 062-2009. Для при-

соединения к арматуре с другими присоединительными размерами применяются

адаптеры.

  • 7. Электроприводы поставляются в климатическом исполнении У, Т, по категории размещения 1 по ГОСТ 15150-69. По заказу возможна поставка в климатическом исполнении УХЛ1.__






 Техническое описание  скачать

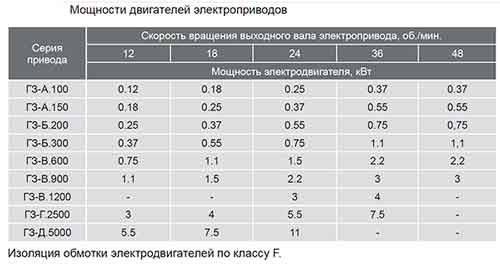

  • Основные параметры электроприводов ГЗ

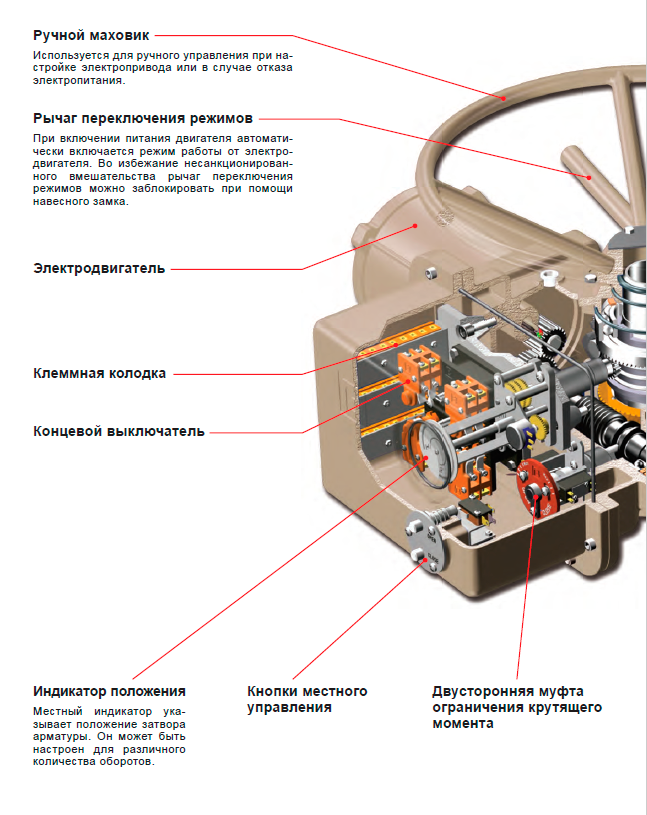

  • Конструкция электропривода ГЗ





1

Электродвигатель

11

Набор тарельчатых пружин муфты

2

Вал маховика ручного дублера

12

Монтажный фланец

3

Прямозубая цилиндрическая шестерня

13

Двухсторонняя муфта ограничения крутящего момента

4

Основной корпус

14

Ограничитель хода выходного вала

5

Переходной вал ограничителя хода

15

Индикатор положения затвора арматуры

6

Рычаг переключения режимов

16

Клеммные колодки контактных соединений

7

Выходной вал

17

Передняя крышка корпуса

8

Пружина полуавтоматической муфты

18

Окошко индикатора положения затвора арматуры

9

Червячное колесо

19

Кнопки местного управления

ОТКРЫТЬ (open)

ЗАКРЫТЬ (close)

10

Червячный вал

20

Заглушка
