Обозначение привода Цена, грн с НДС
ВА. 100/24 49300
ВА. 100/36 50200
ВА. 100/48 51000
ВА. 150/24 56000
ВА. 150/36 56800
ВА. 150/48 57500
ВБ. 200/24 66500
ВБ. 200/36 67000
ВБ. 200/48 68000
ВБ. 300/24 69000
ВБ. 300/36 70000
ВБ. 300/48 70500
ВВ. 600/24 108000
ВВ. 600/36
ВВ. 600/48 112000
ВВ. 900/24
ВВ. 900/36
ВВ. 900/48 122000
ВГ. 2500/24 181000
ВГ. 2500/36 183000



Техническое описание скачать




  • Основные параметры

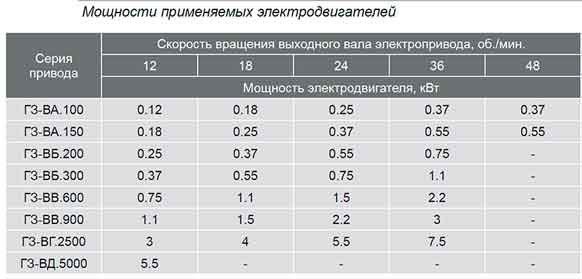

  • Конструкция

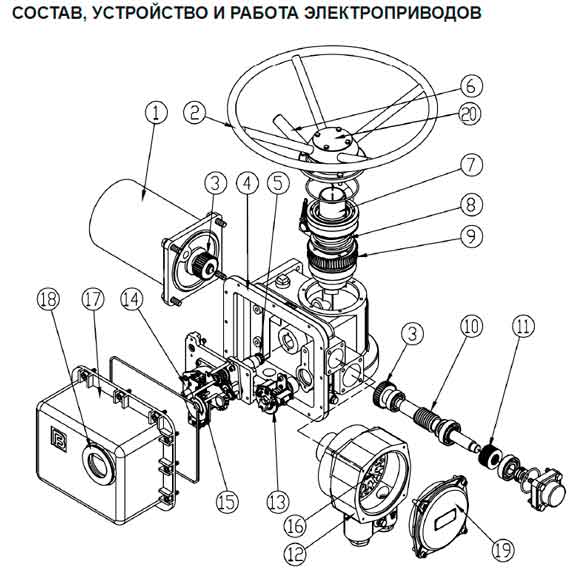

  • Назначение и осн. технические данные




1

Электродвигатель

11

Набор тарельчатых пружин муфты

2

Маховик ручного дублера

12

Корпус клеммной коробки

3

Прямозубая цилиндрическая шестерня

13

Двухсторонняя муфта ограничения крутящего момента

4

Основной корпус

14

Ограничитель хода выходного вала

5

Переходной вал ограничителя хода

15

Индикатор положения затвора арматуры

6

Рычаг переключения режимов

16

Клеммная колодка

7

Выходной вал

17

Передняя крышка корпуса

8

Пружина полуавтоматической муфты

18

Окно индикатора положения затвора арматуры

9

Червячное колесо

19

Крышка клеммной коробки

10

Червячный вал

20

Заглушка



НАЗНАЧЕНИЕ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРОПРИВОДОВ  ГЗ ВЗРЫВОЗАЩИЩЕННЫХ



     Электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 многооборотные типа ГЗ-ВА, ВБ, ВВ, ВГ, ВД с двухсторонней муфтой ограничения крутящего момента (тип присоединения к арматуре – по ОСТ 26-07-763-73), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности.

     Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса IIВ по ГОСТ Р 51330.0-99 в помещениях, на открытом воздухе под навесом, в соответствии с ПУЭ гл. 7.3 для оборудования с маркировкой врывозащиты 1ExdIIВТ4.

     Маркировка взрывозащиты электроприводов - 1ExdIIВT4 по ГОСТ Р 51330.0-99, где:

1 – взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты;

Ex – показатель взрывобезопасности;

dIIB - взрывозащищенное электрооборудование для внутренней и наружной установки для потенциально взрывоопасных сред (кроме подземных выработок шахт), cо взрывонепроницаемой оболочкой d и нормируемыми размерами взрывонепроницаемых щелей между сопрягаемыми поверхностями деталей корпуса электропривода по ГОСТ Р 51330.1-99.



                                  Разрешенные газовые среды для работы взрывозащищенных электроприводов – по ГОСТ Р 51330.19-99;



  • Т4 – максимальная эксплуатационная температура поверхности корпуса электродвигателя.

  • Электроприводы предназначены для дистанционного и местного управления запорной арматурой.

  • Установочное положение электроприводов – любое, кроме положения клеммной коробкой вниз.

  • Электроприводы рассчитаны для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений – до 60 раз в час, для работы в режиме автоматического регулирования – до 600 включений в час (в режиме S4 по ГОСТ 183-74).

  • Питание электродвигателей осуществляется от трехфазной сети переменного тока, напряжением 380 В и частотой 50 Гц.



 Электроприводы позволяют осуществлять:



                -     закрытие и открытие затвора арматуры с диспетчерского пульта управления;

                -     ручное управление затвором арматуры с помощью маховика ручного дублера при отсутствии электропитания;

                -     остановку затвора арматуры в любом промежуточном положении нажатием кнопки «Стоп» с диспетчерского пульта управления;

                -     автоматическое отключение электродвигателя двухсторонней муфтой ограничения крутящего момента при достижении заданного крутящего момента на выходном валу в положениях ЗАКРЫТО, ОТКРЫТО или при аварийной остановке подвижных частей в процессе хода на закрытие или открытие;

                -     сигнализацию на диспетчерском пульте управления крайних положений затвора арматуры и при срабатывании двухсторонней муфты ограничения крутящего момента;

                -     автоматическое отключение электродвигателя конечными микровыключателями электропривода при достижении затвором арматуры крайних положений;

                -     указание положения затвора арматуры на шкале местного индикатора;

                -     дистанционное указание степени открытия затвора арматуры на пульте управления (опционально);

                -     автоматическое переключение электропривода из положения ручного управления на управление электродвигателем (для электроприводов ГЗ-ВА, ГЗ-ВБ);

                -     возможность регулировки крутящего момента в пределах от 60 до 100 % от максимального значения;

                -     защиту электродвигателя от перегрева.



Обеспечение средств взрывозащиты

          Взрывозащищенность электропривода достигается за счет:

  1.                 заключения всех токоведущих частей электропривода во взрывонепроницаемую оболочку высокой механической прочности согласно ГОСТ Р 51330.1-99;

  2.                 обеспечения требований по минимальным путям утечки тока и электрическим зазорам в клеммной коробке электропривода и микропереключателях, нормируемых ГОСТ Р 51330.11-99;

  3.                 герметизации ввода кабелей взрывозащищенного исполнения (типа КСРБГ или КВРГ) согласно ГОСТ Р 51330.1-99 п. 9.3 и ГОСТ Р 51330.13-99 п. 10.3.2;

  4.                 применения щелевой взрывозащиты в местах сопряжения деталей и узлов взрывонепроницаемой оболочки электропривода согласно ГОСТ Р 51330.1-99.
