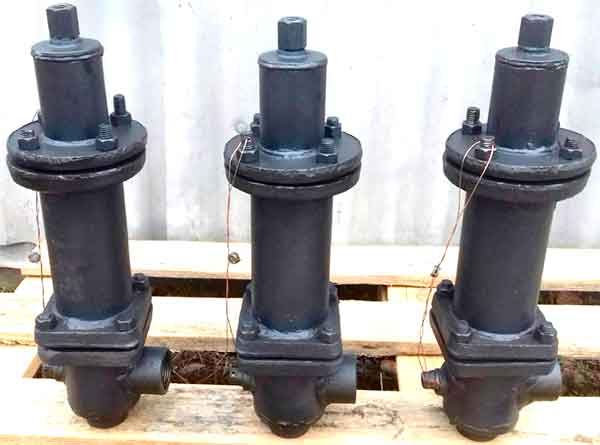

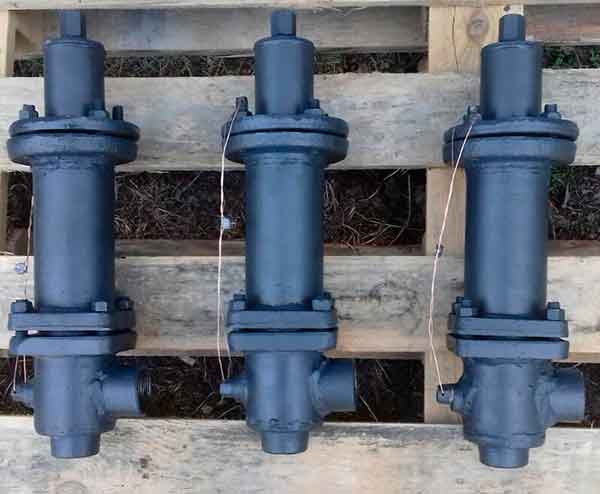

Клапан предохранительный муфтовый СППК-25-100
Клапан предохранительный муфтовый СППК-25-100
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
КРС001539 СППК4-25-100 25 100 27000.00

           Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналоги Китайского производства из стали бедной углеродом  из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 отечественного производства весит 53кг, а аналог Китайского производства 27кг.

Клапан предохранительный пружинный муфтовый СППК-25-100  — оригинальная продукция по ценам производителя

Предохранительный пружинный муфтовый клапан  позволяет уберечь оборудование от чрезмерно высокого давления. Он способствует тому, что в автоматическом режиме происходит сброс излишней рабочей среды. Такая среда уходит либо в атмосферу, либо в специальный трубопровод. Благодаря этому удаётся избежать аварийной ситуации и восстановить нормальное рабочее давление.

Что важно знать о данном клапане?

По отношению к окружающей среде СППК-25-100  абсолютно герметичен. Он снабжён вспомогательным механизмом принудительного ручного подрыва. С помощью такого механизма можно при помощи ручного открытия проверить давление в системе.

Клапан предохранительный пружинный муфтовый СППК 25х100 работает по такому принципу: при увеличении давления среды перед этим клапаном до давления более чем возможное золотник смещается вверх, он давит пружину, и в итоге проходное отверстие открывается. Происходит сброс среды. Когда давление перед данным изделием опускается до давления закрытия, то под воздействием пружины золотник начинает закрывать отверстие. Из-за этого среда перестаёт сбрасываться.

В число главных плюсов данного изделия входят следующие:

  • повышенная прочность корпуса изделия;
  • достаточно высокая устойчивость к абразивным воздействиям и коррозии;
  • простота в обслуживании;
  • продолжительный срок службы.

Важные тонкости монтажа

Предохранительный клапан муфтовый СППК 25хна100 требует особых условий монтажа. Чтобы система работала надлежащим образом, при установке данного изделия должны быть учтены такие моменты.

  1. В случае налаживания системы горячего водоснабжения клапан должен быть установлен в верхней точке водонагревателя, то есть в месте, где осуществляется выход горячей воды.
  2. Используемая соединительная труба должна обладать наименьшей длиной.
  3. Диаметр трубопровода и размер клапана должны быть разнозначными.
  4. Необходимо соблюдать рекомендации производителя.
  5. Ежегодно следует выполнять регулировку и проверять давление открытия.
  6. Непосредственно перед монтажом требуется произвести настройку предохранительного клапана. Еще настройка должна быть выполнена после проведения первичной промывки системы. Сущность такой процедуры состоит в регулировании рабочего давления в системе. Важно, чтобы была правильно отрегулирована чувствительность клапана к температуре и давлению рабочей среды.

При проведении настройки клапана должны быть приняты во внимание прочностные характеристик корпуса изделия. Также важно учесть герметичность соединений в трубопроводе. При проектировании предохранительных клапанов необходимо учитывать быстроту сброса давления и чувствительность к его повышению.При всех конструкциях клапанов подьем затвора происходит при давлении ,несколько большем , чем рабочее.Для повышения чувствительности предохранительных клапанов при их проектировании предусматривается следующее:максимальное уменьшение силы трения между подвижными частями.Ширину уплотнительной поверхности седла делают минимальной и особо тщательно притирают.

Клапаны высшего качества с гарантией и по доступной цене!

Наша компания предлагает заказать клапан предохранительный муфтовый СППК4Р 25х100. Реализуем продукцию от лучших российских и украинских производителей. Её высокие эксплуатационные характеристики подтверждены соответствующими паспортами. Если пожелаете, мы предоставим их вам.

У нас в наличии всегда есть представленная в каталоге трубопроводная запорная арматура. Вы сможете заказать любой требуемый объём товара. При необходимости проконсультируйтесь с нашим менеджером. Связаться с ним можно по номеру +38 (050) 311-71-99

Поможем вам с доставкой. Оперативно привезем весь приобщенный вами товар по адресу, указанному при оформлении заказ. Данная услуга обойдётся вам в приемлемую сумму.

Не раздумывая обращайтесь к нам, и вы сможете приобрести муфтовый СППК 25х100, в высоких эксплуатационных характеристиках которого вам сомневаться не придётся!



  • Основные параметры
  • Основные размеры
  • Подбор пружин
  • Материальное исполнение

Клапаны предохранительные пружинные

(основные параметры)



Обозначение

изделия

DN,

мм,

вход

PN,

кгс/

см2

вход

DN,

мм,

вы-

ход



PN1,

кгс/см2

выход



dc,

мм

Fc, мм2

a1

газа

a2

жид.

Материал корпуса

H,

мм

H1,

мм

L,

мм

L1,

мм

Масса, кг

СППК-25-100

25

100

32

40

12

113

0,4

0,1

Сталь 20Л

-

392

156

148

10

СППКР-25-100

100

40

475

-

12



Показатели назначения клапанов предохранительных



Наименование параметра



17с

17нж

Климатическое исполнение

У1

У1

УХЛ1

Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные у стали 20Л.

Скорость коррозии не более

0,1 мм/год

Вода, воздух, пар, природный газ влажный, нефтепродукты содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды,

скорость коррозии стали 12Х18Н9ТЛ в которых не более

0,1 мм/год.

Температура рабочей среды

от минус 40°С

до плюс 425°С

от минус 40°С

до плюс 600°С

от минус 60°С

до плюс 600°С

Условия эксплуатации

ГОСТ 15150-69

У1, Т1

У1, Т1

УХЛ1

Минимальная температура окружающего воздуха

минус 40°С



минус 40°С



минус 60°С



























ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм) И ВЕС (кг)

Условный проход, Dy

Dy1

L

d

d1

H

dc

L1

αжид.

Вес

25

32

156

К Труб.1"

К Труб.11/4"

392

12

148

0,1

10










Применение пружин по давлениям настройки клапана



Обозначение клапана

PN, кгс/см2

Диаметр проточной части седла dc, мм

Пределы давлений настройки на начало открытия Рн, кгс/см2

Номер пружины

по заводской спецификации

СППК4 25-100

СППК4Р 25-100

100

12

8...16

1

16...25

2

25...50

3

50...80

4

80...100

5

4...8

8














 Материалы основных деталей предохранительных клапанов



Наименование детали

17с

17нж

17нж

Климатическое исполнение

У1

У1

УХЛ1

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

12Х18Н9ТЛ

2

Седло

20Х13

12Х18Н9Т

12Х18Н9Т

3

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

4

Прокладка

Алюминий

08Х18Н10

Алюминий

5

Винт

20Х13

12Х18Н9Т

12Х18Н9Т

6

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

7

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

8

Золотник

20Х13

12Х18Н9Т

12Х18Н9Т

9

Прокладка

Паронит

Паронит

Паронит

10

Перегородка

20Х13

12Х18Н9Т

12Х18Н9Т

11

Прокладка

Паронит

Паронит

Паронит

12

Опора

Сталь 20

Сталь 20

09Г2С

13

Крышка

Сталь 20

Сталь 20

09Г2С

14

Шток

20Х13

12Х18Н9Т

12Х18Н9Т

15

Винт регулировочный

Сталь 35Х

Сталь 35Х

Сталь 35Х

16

Прокладка

Паронит

Паронит

Паронит

17

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

18

Шплинт

Сталь 3

Сталь 3

Сталь 3

19

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

20

Колпак

Сталь 20

Сталь 20

20ХНЗЛ

21

Прокладка

Паронит

Паронит

Паронит

22

Пробка

Сталь 20

Сталь 20

Сталь 20

23

Кулачок

Сталь 35

Сталь 35

09Г2С

24

Валик

Сталь 35Х

Сталь 35Х

Сталь 35Х

25

Шпонка

Сталь шпоночная

Сталь шпоночная

Сталь шпоночная

26

Гайка

Сталь 25

Сталь 25

12Х18Н9Т

27

Шпилька

Сталь 35

Сталь 35

45Х14Н14В2М

28

Пружина

50ХФА-Г

50ХФА-Г

50ХФА-Г

29

Шпилька

Сталь 25

Сталь 25

45Х14Н14В2М

30

Гайка

Сталь 35

12Х18Н9Т

12Х18Н9Т

31

Втулка

20Х13

12Х18Н9Т

12Х18Н9Т



Наплавка уплотнений затвора

-

ЦН-12М

ЦН-12М
