СППК4-50-160 17с80нж
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000000079 17с80нж 160 50 14000.00

СППК4Р-50-160 17с80нж

Защитные клапаны созданы для предотвращения аварий на производствах и их участках, путем сохранения различного технического обеспечения от повышения уровня давления. Такие изделия эксплуатируют в следующем оборудовании:

  • сосуды разных видов;
  • котлы с всевозможным назначением;
  • емкости, резервуары;
  • газо и трубопроводы.

Каким образом функционируют детали? В момент, когда уровень давления поднимается выше заданной нормы, с помощью несложной системы клапан открывается и производит выброс рабочей среды в атмосферу или приготовленные емкости. Как только давление нормализуется, изделие снова закрывается и поток веществ перекрывается.

Заказать клапан 17с80нж в Киеве

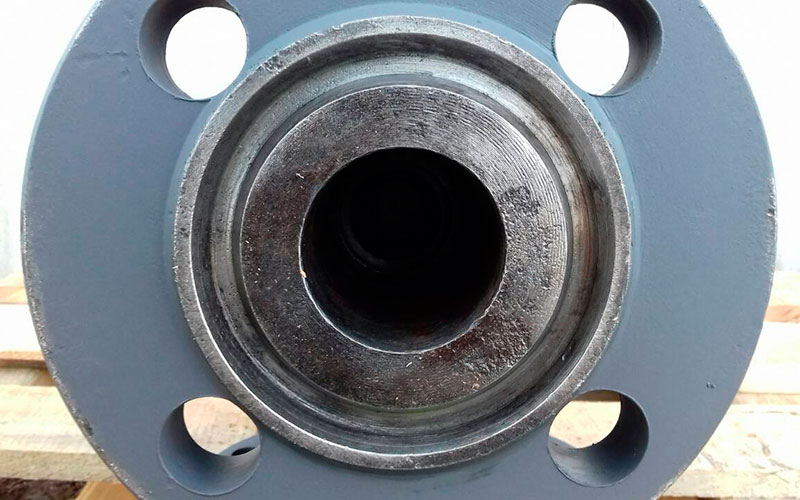

Изделие фланцевое, пружинное, выполнено из стали 20Л. Минимальная температура, при которой деталь будет исправно работать -40С, потому умеренный климат является идеальными условиями для нормального функционирования. Температура рабочих веществ может разниться от -40С до +425С.

Если у вас возникли трудности с выбором необходимого оборудования, или любые другие вопросы — обратитесь к нашим специалистам по указанным телефонам или закажите звонок. Вы получите всеобъемлющую консультацию и помощь в выборе деталей.

Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

  • Основные параметры
  • Основные размеры, мм и материальное исполнение
  • Подбор пружин
  • Назначение

Клапаны предохранительные пружинные

(основные параметры)





Обозначение

изделия

Обозначение тип

(таблица фигур)

DN,

мм,

вход

PN,

кгс/

см2

вход

DN,

мм,

вы-

ход



PN1,

кгс/см2

выход



dc,

мм

Fc, мм2

a1

газа

a2

жид.

Материал корпуса

H,

мм

H1,

мм

L,

мм

L1,

мм

Масса, кг

СППК4Р-50-16

17с6нж

50

16

80

6

33

854,9

0,8

0,5

Сталь 20Л

595

-

130

155

29

СППК4-50-16

17с7нж

16

6

-

570

26

СППК4Р-50-40

17с21нж

40

16

595

-

31

СППК4-50-40

17с23нж

40

16

-

570

28

СППК4-50-16 нж

17нж13нж

50

16

80

6

30

706,5

0,6

0,3

Сталь

12Х18Н9ТЛ

-

600

130

155

27

СППК4-50-40 нж

17нж14нж

40

16

-

600

29

СППК4Р-50-16 нж

17нж17нж

16

6

660

-

30

СППК4Р-50-40 нж

17нж25нж

40

16

660

-

31

СППК4Р-50-63нж

17нж89нж

50

63

80

40

25

490,6

0,6

0,1

Сталь

12Х18Н9ТЛ

720

-

145

160

42

СППК4-50-63 нж

17нж85нж

63

-

675

39

СППК4Р-50-160 нж

17нж90нж

160

720

-

47

СППК4-50-160 нж

17нж80нж

160

-

675

44

































Основные размеры,  мм





DN

PN

D

D1

D2

D6

D7

d

n

b

DN1

D3

D4

D5

D8

d1

n1

b1

L

L1

50

16

160

125

102

-

-

18

4

14

80

185

150

128

-

18

4

13

130

155

50

40

160

125

102

88

-

18

4

17

80

195

160

133

-

18

4

17

130

155

50

63

175

135

102

-

85

22

4

23

80

195

160

133

121

18

8

18

145

160

50

160

195

145

115

-

95

26

4

27

80

195

160

133

121

18

8

18

145

160





Материалы основных деталей предохранительных клапанов





Наименование детали

17с

17нж

17нж

Климатическое исполнение

У1

У1

УХЛ1

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

12Х18Н9ТЛ

2

Седло

20Х13

12Х18Н9Т

12Х18Н9Т

3

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

4

Прокладка

Алюминий

08Х18Н10

Алюминий

5

Винт

20Х13

12Х18Н9Т

12Х18Н9Т

6

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

7

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

8

Золотник

20Х13

12Х18Н9Т

12Х18Н9Т

9

Прокладка

Паронит

Паронит

Паронит

10

Перегородка

20Х13

12Х18Н9Т

12Х18Н9Т

11

Прокладка

Паронит

Паронит

Паронит

12

Опора

Сталь 20

Сталь 20

09Г2С

13

Крышка

Сталь 20

Сталь 20

09Г2С

14

Шток

20Х13

12Х18Н9Т

12Х18Н9Т

15

Винт регулировочный

Сталь 35Х

Сталь 35Х

Сталь 35Х

16

Прокладка

Паронит

Паронит

Паронит

17

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

18

Шплинт

Сталь 3

Сталь 3

Сталь 3

19

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

20

Колпак

Сталь 20

Сталь 20

20ХНЗЛ

21

Прокладка

Паронит

Паронит

Паронит

22

Пробка

Сталь 20

Сталь 20

Сталь 20

23

Кулачок

Сталь 35

Сталь 35

09Г2С

24

Валик

Сталь 35Х

Сталь 35Х

Сталь 35Х

25

Шпонка

Сталь шпоночная

Сталь шпоночная

Сталь шпоночная

26

Гайка

Сталь 25

Сталь 25

12Х18Н9Т

27

Шпилька

Сталь 35

Сталь 35

45Х14Н14В2М

28

Пружина

50ХФА-Г

50ХФА-Г

50ХФА-Г

29

Шпилька

Сталь 25

Сталь 25

45Х14Н14В2М

30

Гайка

Сталь 35

12Х18Н9Т

12Х18Н9Т

31

Втулка

20Х13

12Х18Н9Т

12Х18Н9Т



Наплавка уплотнений затвора

-

ЦН-12М

ЦН-12М
















Применение пружин по давлениям настройки клапана



Обозначение клапана

PN, PN,кгс/см2

Диаметр проточной части седла dc, мм

Пределы давлений настройки на начало открытия Рн, PN,кгс/см2

Номер пружины

по заводской спецификации

СППК4 50-160

СППК4Р50-160

160

25

63...100

20

100...140

21

140...160

22






























Исполнение фланцев корпуса клапана





Номинальное

(условное) давление клапана,

кгс/см2

Входной фланец

Выходной фланец

PN,кгс/см2

Присоединительные размеры и  уплотнительная поверхность по ГОСТ 12815-80

PN,кгс/см2

Присоединительные размеры и  уплотнительная поверхность по ГОСТ 12815-80

PN 16

16

Исполнение 1

6 или 16

Исполнение 1

PN 40

40

Исполнение 3

16

Исполнение 1

PN 63

63

Исполнение 7

40

Исполнение 3 или 2

PN 160

160

Исполнение 7

40

Исполнение 3 или 2









Показатели назначения клапанов предохранительных



Наименование параметра



17с

17нж

Климатическое исполнение

У1

У1

УХЛ1

Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные у стали 20Л.

Скорость коррозии не более

0,1 мм/год

Вода, воздух, пар, природный газ влажный, нефтепродукты содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды,

скорость коррозии стали 12Х18Н9ТЛ в которых не более

0,1 мм/год.

Температура рабочей среды

от минус 40°С

до плюс 425°С

от минус 40°С

до плюс 600°С

от минус 60°С

до плюс 600°С

Условия эксплуатации

ГОСТ 15150-69

У1, Т1

У1, Т1

УХЛ1

Минимальная температура окружающего воздуха

минус 40°С



минус 40°С



минус 60°С
