Клапан предохранительный СППК4 80-16 17с7нж, СППК4 80-16нж 17нж13нж
Клапан предохранительный СППК4 80-16 17с7нж, СППК4 80-16нж 17нж13нж
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
0000000039 17с7нж 80 16 35400.00
0000000039 17нж13нж 80 16 63000.00

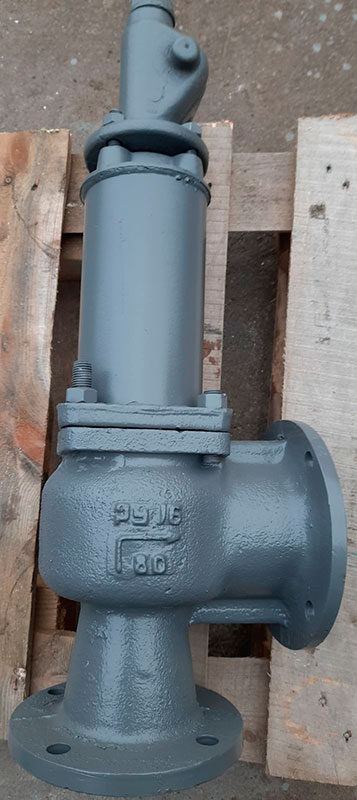

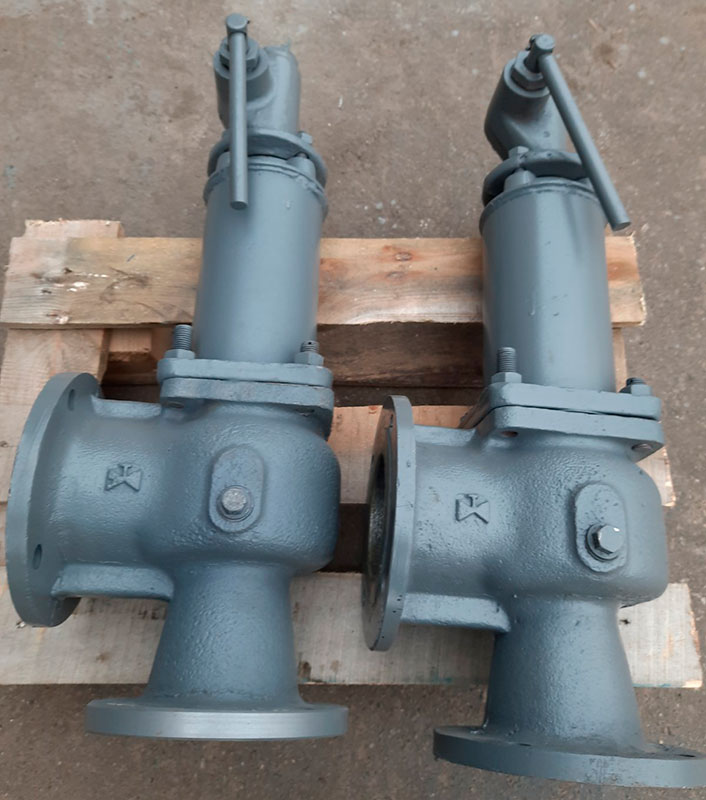

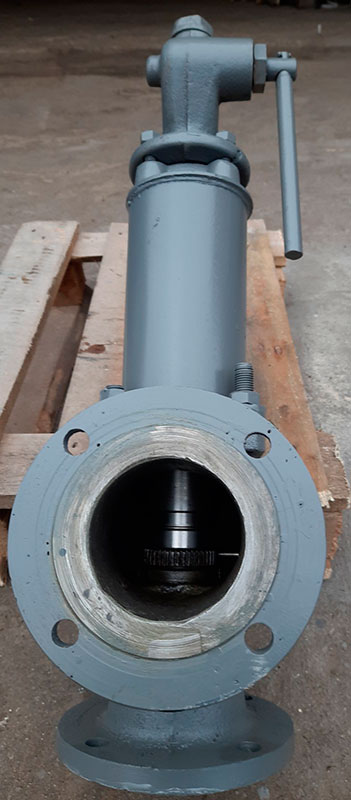

СППК4-80-16 17с7нж

Предохранительные клапаны были разработаны для предупреждения аварийных ситуаций на промышленных производствах и их отдельных участках. Эти детали защищают различное оборудования от высокого уровня давления, которое может подняться до критического уровня. Как правило, клапаны используют с:

  • сосудами различного назначения;
  • всевозможными котлами;
  • трубопроводами и газопроводами;
  • емкостями или резервуарами.

Принцип работы клапанов предельно прост. Когда давление повышается до уровня, превышающего норму. распределитель открывает изделие и рабочие вещества сбрасываются в атмосферу или в трубопровод. Когда уровень давления падает, деталь снова прекращает поток рабочей среды и закрывается.

Заказать клапан 17с7нж в Киеве

Данный клапан выполнен из стали 20Л и относится к фланцевым пружинным изделиям. Минимальный уровень температуры, при котором клапан может функционировать исправно -40С. Такой температурный режим позволяет без страха подбирать это изделие для умеренного климата. Температура рабочей среды должна оставаться на уровне от -40С до +425С.

Если у вас возникли проблемы с выбором необходимого оборудования — обратитесь к нашим специалистам по указанным телефонам или закажите звонок. Вы получите всеобъемлющую консультацию и помощь в выборе деталей.

Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.



  • Основные параметры
  • Основные размеры
  • Подбор пружин
  • Материальное исполнение

Клапаны предохранительные пружинные

(основные параметры)





Обозначение

изделия

DN,

мм,

вход

PN,

кгс/

см2

вход

DN,

мм,

вы-

ход



PN1,

кгс/см2

выход



dc,

мм

Fc, мм2

a1

газа

a2

жид.

Материал корпуса

H,

мм

H1,

мм

L,

мм

L1,

мм

Масса, кг

СППК4Р-80-16

80

16

100

6

40

1256

0,8

0,5

Сталь 20Л

675

-

150

175

40

СППК4-80-16

16

6

-

650

37

СППК4Р-80-40

40

16

675

-

44

СППК4-80-40

40

16

-

650

39

СППК4-80-16 нж

80

16

100

6

40

1256

0,6

0,3

Сталь

12Х18Н9ТЛ

-

690

150

175

39

СППК4-80-40 нж

40

16

-

690

41

СППК4Р-80-16 нж

16

6

740

-

42

СППК4Р-80-40 нж

40

16

740

-

44

СППК4-80-63

80

63

100

40

40

1256

0,6

0,1

Сталь 20Л

-

715

165

195

52

СППК4Р-80-63

63

40

1256

760

-

55

СППК4-80-160

160

33

854,9

-

715

64

СППК4Р-80-160

160

33

854,9

760

-

68

СППК4-80-63 нж

80

63

100

40

40

1256

0,6

0,1

Сталь

12Х18Н9ТЛ

-

770

165

195

55

СППК4Р-80-63 нж

63

820

-

61

СППК4-80-160 нж

160

33

854,9

-

770

64

СППК4Р-80-160 нж

160

820

-

70






Показатели назначения клапанов предохранительных



Наименование параметра



17с

17нж

Климатическое исполнение

У1

У1

УХЛ1

Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные у стали 20Л.

Скорость коррозии не более

0,1 мм/год

Вода, воздух, пар, природный газ влажный, нефтепродукты содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды,

скорость коррозии стали 12Х18Н9ТЛ в которых не более

0,1 мм/год.

Температура рабочей среды

от минус 40°С

до плюс 425°С

от минус 40°С

до плюс 600°С

от минус 60°С

до плюс 600°С

Условия эксплуатации

ГОСТ 15150-69

У1, Т1

У1, Т1

УХЛ1

Минимальная температура окружающего воздуха

минус 40°С



минус 40°С



минус 60°С

















Исполнение фланцев корпуса клапана

Номинальное

(условное)

давление клапана, кгс/см2

Входной фланец

Выходной фланец

PN, кгс/см2

Присоединительные размеры и уплотнительная поверхность по ГОСТ 12815-80

PN, кгс/см2

Присоединительные размеры и уплотнительная поверхность по ГОСТ 12815-80

PN 16

16

Исполнение 1

6 или 16

Исполнение 1

PN 40

40

Исполнение 3

16

Исполнение 1

PN 63

63

Исполнение 7

40

Исполнение 3 или 2

PN 160

160

Исполнение 7

40

Исполнение 3 или 2









PN 16

основные размеры, мм



DN

D

D1

D2

d

n

b

DN1

D3

D4

D5

d1

n1

b1

L

L1

50

160

125

102

18

4

14

80

185

150

128

18

4

13

130

155

80

195

160

133

18

4

17

100

205

170

148

18

4

13

150

175

100

215

180

158

18

8

17

150

280

240

212

22

8

21

160

200

150

280

240

212

22

8

21

200

315

280

258

18

8

17

205

230

200

335

295

268

22

12

23

300

435

395

365

22

12

18

280

320



PN 40

основные размеры, мм



DN

D

D1

D2

D6

d

n

b

DN1

D3

D4

D5

d1

n1

b1

L

L1

25

115

85

68

58

14

4

14

40

145

110

88

18

4

14

100

120

50

160

125

102

88

18

4

17

80

195

160

133

18

4

17

130

155

80

195

160

133

121

18

8

19

100

215

180

158

18

8

17

150

175

100

230

190

158

150

22

8

21

150

280

240

212

22

8

21

160

200

150

300

250

212

204

26

8

27

200

335

295

268

22

12

23

205

230



PN 63

основные размеры, мм



DN

D

D1

D2

D7

d

n

b

DN1

D3

D4

D5

D8

d1

n1

b1

L

L1

50

175

135

102

85

22

4

23

80

195

160

133

121

18

8

18

145

160

80

210

170

133

115

22

8

27

100

230

190

158

150

22

8

21

165

195

100

250

200

-

145

26

8

42

150

300

250

212

204

26

8

27

235

245



PN 160

основные размеры, мм



DN

D

D1

D2

D7

d

n

b

DN1

D3

D4

D5

D8

d1

n1

b1

L

L1

50

195

145

115

95

26

4

27

80

195

160

133

121

18

8

18

145

160

80

230

180

150

130

26

8

33

100

230

190

158

150

22

8

21

165

195

100

265

210

-

145

30

8

42

150

300

250

212

204

26

8

27

235

245











Применение пружин по давлениям настройки клапана



Обозначение клапана

PN, кгс/см2

Диаметр проточной части седла dc, мм

Пределы давлений настройки на начало открытия Рн, кгс/см2

Номер пружины

по заводской спецификации

СППК4 80-16

СППК4Р 80-16

16

40

0,5...1,2

30

1,2...3

31

3...5

32

5...8

33

8...16

34
















Материалы основных деталей предохранительных клапанов





Наименование детали

17с

17нж

17нж

Климатическое исполнение

У1

У1

УХЛ1

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

12Х18Н9ТЛ

2

Седло

20Х13

12Х18Н9Т

12Х18Н9Т

3

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

4

Прокладка

Алюминий

08Х18Н10

Алюминий

5

Винт

20Х13

12Х18Н9Т

12Х18Н9Т

6

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

7

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

8

Золотник

20Х13

12Х18Н9Т

12Х18Н9Т

9

Прокладка

Паронит

Паронит

Паронит

10

Перегородка

20Х13

12Х18Н9Т

12Х18Н9Т

11

Прокладка

Паронит

Паронит

Паронит

12

Опора

Сталь 20

Сталь 20

09Г2С

13

Крышка

Сталь 20

Сталь 20

09Г2С

14

Шток

20Х13

12Х18Н9Т

12Х18Н9Т

15

Винт регулировочный

Сталь 35Х

Сталь 35Х

Сталь 35Х

16

Прокладка

Паронит

Паронит

Паронит

17

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

18

Шплинт

Сталь 3

Сталь 3

Сталь 3

19

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

20

Колпак

Сталь 20

Сталь 20

20ХНЗЛ

21

Прокладка

Паронит

Паронит

Паронит

22

Пробка

Сталь 20

Сталь 20

Сталь 20

23

Кулачок

Сталь 35

Сталь 35

09Г2С

24

Валик

Сталь 35Х

Сталь 35Х

Сталь 35Х

25

Шпонка

Сталь шпоночная

Сталь шпоночная

Сталь шпоночная

26

Гайка

Сталь 25

Сталь 25

12Х18Н9Т

27

Шпилька

Сталь 35

Сталь 35

45Х14Н14В2М

28

Пружина

50ХФА-Г

50ХФА-Г

50ХФА-Г

29

Шпилька

Сталь 25

Сталь 25

45Х14Н14В2М

30

Гайка

Сталь 35

12Х18Н9Т

12Х18Н9Т

31

Втулка

20Х13

12Х18Н9Т

12Х18Н9Т



Наплавка уплотнений затвора

-

ЦН-12М

ЦН-12М
