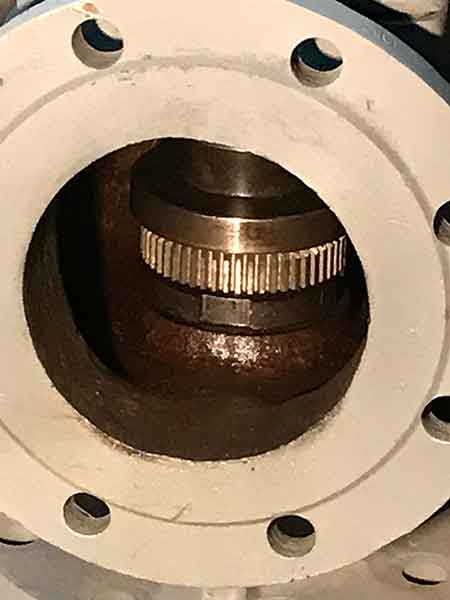

Клапан предохранительный СППК4Р 100-16, СППК4Р 100-16нж 17нж17нж
Клапан предохранительный СППК4Р 100-16, СППК4Р 100-16нж 17нж17нж
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
КРС002751 СППК4Р-100-16 100/125 16 49300.00
КРС003518 СППК4Р-100-16нж ( 17нж17нж ) 100/125 16 90000.00

СППК4Р-100-16,  СППК4Р-100-16нж 17нж17нж

Для того, чтобы на различных промышленных производствах и их отдельных участках не появлялись аварийные ситуации, были разработаны универсальные предохранительные клапаны. Упомянутые детали в целостности сохраняют обеспечение производства от повышенного уровня давления, которое может нанести огромный ущерб как оборудованию, так и множеству сотрудников. Обычно клапаны используют с:

  • разнообразными сосудами;
  • котлами разных функций;
  • газопроводами и трубопроводами;
  • резервуарами или емкостями.

Данные изделия работают по следующему принципу. Когда давление значительно поднимается, пружина в корпусе клапана ослабевает, а потому деталь открывается и вещества из рабочих емкостей или труб сбрасывается в подготовленные резервуары, отведенные для этого части трубопровода или же прямо в атмосферу. Некоторое время спустя, когда давления возвращается в нормальное состояние, пружина повторно фиксирует распределитель, чем обеспечивает закрытие детали и остановку тока средств наружу.

Купить СППК4Р-100-16 в Украине

Упомянутая модель относится к категории пружинных фланцевых деталей, а также она выполнена из стали наивысшего качества. Подробную информацию об условиях использования вы можете узнать, ознакомившись с таблицами ниже.

Если у вас возникли вопросы или какие-либо сложности с выбором оборудования, как можно скорее обратитесь к нашим специалистам по указанным телефонам или просто закажите звонок на сайте. Вы получите всеобъемлющую консультацию и помощь в выборе деталей.

           Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

Клапан предохранительный СППК4Р-100-16: качественное и надежное устройство

Чтобы защитить оборудование трубопроводов от излишнего давления транспортируемой рабочей среды, используются различные детали, в том числе предохранительные клапаны. Функция клапана – в автоматическом режиме сбрасывать газ или жидкость, когда их давление превышает установленные нормы. Отвод транспортируемого потока осуществляется во внешнюю среду или в специально предназначенные трубопроводы. Высокими эксплуатационными свойствами обладает клапан предохранительный СППК4Р-100-16, пользующийся у потребителей стабильным спросом.

Основные параметры устройства

Изделие состоит из следующих элементов:

  • корпуса и крышки
  • пружины и шайбы,
  • золотника и седла
  • устройства, предусматривающего ручной подрыв.

Клапан предохранительный СППК4Р-100-16 производится из качественной углеродистой и нержавеющей стали, поэтому конечный продукт – особо прочный и надежный. Изделие имеет диаметр 100 мм и рассчитано на давление 1,6 МПа.

Сброс среды сверх нормы возможен как в автоматическом режиме, так и в механическом: в последнем случае эта функция возлагается на ручной подрыв. При выборе модели учитывается такой критерий, как консистенция и вязкость среды, которую планируется транспортировать: от этого зависит пропускная способность элемента. Для обеспечения надежной работы клапана типа 17с6нж, рекомендуется каждые полгода проводить технический осмотр всей конструкции.

Где используется предохранительный клапан

Клапан типа 17с6нж используется в трубопроводах, которые транспортируют как жидкие, так и газообразные среды:

  • воду,
  • природный газ,
  • аммиак,
  • нефтепродукты,
  • пар и проч.

Главное требование: чтобы материалы, из которых изготовлен клапан, обладали по отношению к средам антикоррозийными свойствами.

Предусмотрено фланцевое присоединение арматуры к трубопроводу.

Предлагаем купить клапан СППК4Р-100-16 у нас

Наша компания предлагает потребителям клапана СППК 4Р 17с6нж производства Украины и России. Мы реализуем продукцию высокого качества, рассчитанную на использование в широком диапазоне температур как рабочей так и окружающей среды. Множество наших клиентов на собственном опыте убедились, что клапан предохранительный СППК4Р-100-16 – это продукт, который обеспечивает безопасность людям и надежно защищает оборудование в форс-мажорных обстоятельствах. Поэтому таким устройствам можно доверять.



  • Основные параметры
  • Основные размеры
  • Подбор пружин
  • Материальное исполнение

Клапаны предохранительные пружинные

(основные параметры)



Обозначение

изделия

Обозначение тип

(таблица фигур)

DN,

мм,

вход

PN,

кгс/

см2

вход

DN,

мм,

вы-

ход



PN1,

кгс/см2

выход



dc,

мм

Fc, мм2

a1

газа

a2

жид.

Материал корпуса

H,

мм

H1,

мм

L,

мм

L1,

мм

Масса, кг

СППК4Р-100-16

17с6нж

100

16

125

6

48

1808

0,6

0,1

Сталь 20Л

920

-

135

180

62

СППК4-100-16



16

6

-

830

58

СППК4Р-100-40

17с21нж

40

16

920

-

70

СППК4-100-40



40

16



830

65

СППК4Р-100-16нж

17нж17нж

100

16

125

6

48

1962,5

0,6

0,1

Сталь 12Х18Н9ТЛ



920

-

135

180

62

СППК4-100-16нж

17нж13нж

16

6

-

830

58

СППК4Р-100-40нж

17нж25нж

40

16

920

-

70

СППК4-100-40нж

17нж14нж

40

16

-

830

65

СППК5Р-100-16

17с6нж

100

16

150

16

48

1808

0,8

0,5

Сталь 20Л



770

-

160

200

53

СППК5-100-16

17с17нж

16

-

730

50

СППК5Р-100-40

17с21нж

40

770

-

58

СППК5-100-40

17с23 нж

40

-

730

55

СППК4Р-100-63

17с89нж

100

63

125

40

48

1808

0,4

0,1

Сталь 20Л



855



195

225

76

СППК4-100-63

17с85нж

125

48

1808

0,4

0,1



775

195

225

73

СППК5Р-100-63

17с16нж

150

63

3115,7

0,8

0,4

Сталь 20Л



970



235

245

155

СППК5-100-63

17нж16нж1

150

63

3115,7

0,8

0,4



925

235

245

150



Показатели назначения клапанов предохранительных



Наименование параметра



17с

17нж

Климатическое исполнение

У1

У1

УХЛ1

Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные у стали 20Л.

Скорость коррозии не более

0,1 мм/год

Вода, воздух, пар, природный газ влажный, нефтепродукты содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды,

скорость коррозии стали 12Х18Н9ТЛ в которых не более

0,1 мм/год.

Температура рабочей среды

от минус 40°С

до плюс 425°С

от минус 40°С

до плюс 600°С

от минус 60°С

до плюс 600°С

Условия эксплуатации

ГОСТ 15150-69

У1, Т1

У1, Т1

УХЛ1

Минимальная температура окружающего воздуха

минус 40°С



минус 40°С



минус 60°С
















Исполнение фланцев корпуса клапан

Номинальное

(условное)

давление клапана, кгс/см2

Входной фланец

Выходной фланец

PN, кгс/см2

Присоединительные размеры и уплотнительная поверхность по ГОСТ 12815-80

PN, кгс/см2

Присоединительные размеры и уплотнительная поверхность по ГОСТ 12815-80

PN 16

16

Исполнение 1

6 или 16

Исполнение 1

PN 40

40

Исполнение 3

16

Исполнение 1

PN 63

63

Исполнение 7

40

Исполнение 2 или 3

PN 160

160

Исполнение 7

40

Исполнение 2 или 3









PN 16

основные размеры, мм



DN

D

D1

D2

d

n

b

DN1

D3

D4

D5

d1

n1

b1

L

L1

50

160

125

102

18

4

14

80

185

150

128

18

4

13

130

155

80

195

160

133

18

4

17

100

205

170

148

18

4

13

150

175

100

215

180

158

18

8

17

150

280

240

212

22

8

21

160

200

150

280

240

212

22

8

21

200

315

280

258

18

8

17

205

230

200

335

295

268

22

12

23

300

435

395

365

22

12

18

280

320



PN 40

основные размеры, мм



DN

D

D1

D2

D6

d

n

b

DN1

D3

D4

D5

d1

n1

b1

L

L1

25

115

85

68

58

14

4

14

40

145

110

88

18

4

14

100

120

50

160

125

102

88

18

4

17

80

195

160

133

18

4

17

130

155

80

195

160

133

121

18

8

19

100

215

180

158

18

8

17

150

175

100

230

190

158

150

22

8

21

150

280

240

212

22

8

21

160

200

150

300

250

212

204

26

8

27

200

335

295

268

22

12

23

205

230



PN 63

основные размеры, мм



DN

D

D1

D2

D7

d

n

b

DN1

D3

D4

D5

D8

d1

n1

b1

L

L1

50

175

135

102

85

22

4

23

80

195

160

133

121

18

8

18

145

160

80

210

170

133

115

22

8

27

100

230

190

158

150

22

8

21

165

195

100

250

200

-

145

26

8

42

150

300

250

212

204

26

8

27

235

245



PN 160

основные размеры, мм



DN

D

D1

D2

D7

d

n

b

DN1

D3

D4

D5

D8

d1

n1

b1

L

L1

50

195

145

115

95

26

4

27

80

195

160

133

121

18

8

18

145

160

80

230

180

150

130

26

8

33

100

230

190

158

150

22

8

21

165

195

100

265

210

-

145

30

8

42

150

300

250

212

204

26

8

27

235

245













Применение пружин по давлениям настройки клапана



Обозначение клапана

PN, кгс/см2

Диаметр проточной части седла dc, мм

Пределы давлений настройки на начало открытия Рн, кгс/см2

Номер пружины

по заводской спецификации

СППК5 100-16

СППК5Р 100-16

16

48

0,5...1

50

0,8...1,6

51

1,5...3

52

2,5...4,5

53

4,5...8,5

54

8...16

55
















Материалы основных деталей предохранительных клапанов



Наименование детали

17с

17нж

17нж

Климатическое исполнение

У1

У1

УХЛ1

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

12Х18Н9ТЛ

2

Седло

20Х13

12Х18Н9Т

12Х18Н9Т

3

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

4

Прокладка

Алюминий

08Х18Н10

Алюминий

5

Винт

20Х13

12Х18Н9Т

12Х18Н9Т

6

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

7

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

8

Золотник

20Х13

12Х18Н9Т

12Х18Н9Т

9

Прокладка

Паронит

Паронит

Паронит

10

Перегородка

20Х13

12Х18Н9Т

12Х18Н9Т

11

Прокладка

Паронит

Паронит

Паронит

12

Опора

Сталь 20

Сталь 20

09Г2С

13

Крышка

Сталь 20

Сталь 20

09Г2С

14

Шток

20Х13

12Х18Н9Т

12Х18Н9Т

15

Винт регулировочный

Сталь 35Х

Сталь 35Х

Сталь 35Х

16

Прокладка

Паронит

Паронит

Паронит

17

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

18

Шплинт

Сталь 3

Сталь 3

Сталь 3

19

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

20

Колпак

Сталь 20

Сталь 20

20ХНЗЛ

21

Прокладка

Паронит

Паронит

Паронит

22

Пробка

Сталь 20

Сталь 20

Сталь 20

23

Кулачок

Сталь 35

Сталь 35

09Г2С

24

Валик

Сталь 35Х

Сталь 35Х

Сталь 35Х

25

Шпонка

Сталь шпоночная

Сталь шпоночная

Сталь шпоночная

26

Гайка

Сталь 25

Сталь 25

12Х18Н9Т

27

Шпилька

Сталь 35

Сталь 35

45Х14Н14В2М

28

Пружина

50ХФА-Г

50ХФА-Г

50ХФА-Г

29

Шпилька

Сталь 25

Сталь 25

45Х14Н14В2М

30

Гайка

Сталь 35

12Х18Н9Т

12Х18Н9Т

31

Втулка

20Х13

12Х18Н9Т

12Х18Н9Т



Наплавка уплотнений затвора

-

ЦН-12М

ЦН-12М
