Клапан предохранительный СППК4Р 80-16 17с6нж, СППК4Р 80-16нж 17нж17нж
Клапан предохранительный СППК4Р 80-16 17с6нж, СППК4Р 80-16нж 17нж17нж
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
КРС001545 17с6нж 80/100 16 35400.00
КРС001547 17нж17нж 80/100 16 65200.00
КРС001549 17с28нж 80/100 16 31000.00
КРС001549 Bopp & Reuther 80/125 16 60000.00

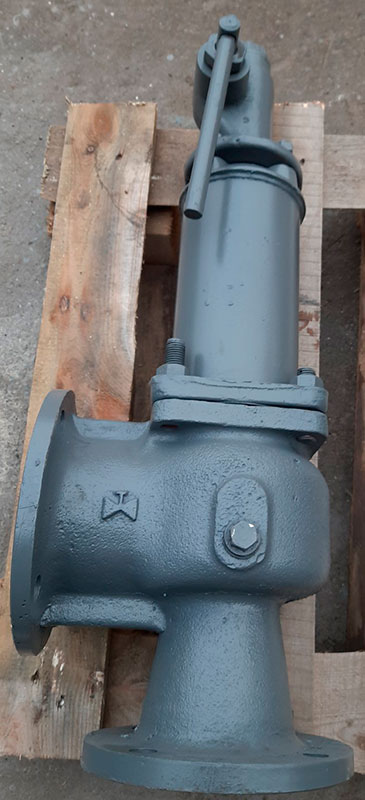

СППК4Р-80-16 17с6нж

Защитные клапаны созданы для избежания возникновения аварийных ситуаций на различных производствах и их отдельных участках. Изделия выполняют эту функцию путем защиты различного оборудования от повышения уровня давления до критического уровня. Такие детали принято использовать с подобным тех обеспечением:

  • сосуды с разным назначением;
  • всевозможные котлы;
  • трубопроводы и газопроводы;
  • емкости или резервуары.

Какой принцип работы у клапанов? Если уровень давления поднимается выше установленной нормы, благодаря несложной системе деталь раскрывается и происходит выброс рабочих веществ в атмосферу или в предназначенный для этого трубопровод. Когда уровень давления нормализуется, изделие снова прекращает поток рабочей среды.

Заказать клапан 17с6нж в Киеве

Данный клапан выполнен из стали 20Л, относится к фланцевым пружинным изделиям и имеет специализированную деталь для принудительного открытия. Минимальный уровень температуры, при котором клапан функционирует исправно -40С. Такой уровень температур идеально подходит для умеренного климата. Температура рабочих веществ для детали должна оставаться на уровне от -40С до +425С.

Если у вас возникли проблемы с выбором необходимого оборудования — обратитесь к нашим специалистам по указанным телефонам или закажите звонок. Вы получите всеобъемлющую консультацию и помощь в выборе деталей.

Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

СППК4Р-80-16 17с6нж — надежный предохранительный клапан

СППК4Р-80-16 17с6нж — предохранительный клапан, который надежно уберегает оборудование от недопустимого превышения рабочего давления. Он в автоматическом режиме сбрасывает рабочую среду в отводящие трубы либо же в атмосферу. Как только давление падает до требуемого значения, сброс среды мгновенно завершается. Такой клапан может быть применён на различных трубопроводах, сосудах, в специальных ёмкостях, котлах, резервуарах.

Важные особенности изделия

Клапан предохранительный СППК4Р-80-16 17с6нж разрешено использовать при работе с нефтяной, химической, газообразной (в том числе природный газ) и жидкой средой. Также изделие можно применять в случае работы с паром и аммиаком. Главное, чтобы среда не была агрессивна к стали марки 20Л. Показатель скорости коррозии стали не должен превышать 0,2 миллиметр в год.

В число других особенности данного предохранительного клапана входят следующие.

  • Данная трубопроводная арматура является изделием прямого действия. Среда подается под золотник.
  • Рабочая среда должна иметь температуру от минус 40 до плюс 450 градусов. При использовании клапана наименьшая температура окружающего воздуха не должна составлять менее минус 40 градусов.
  • Клапан устойчив к влиянию коррозии и абразивных веществ, а также к механическим воздействиям.
  • Изделие отличается повышенной надёжностью и длительным эксплуатационным сроком.
  • Клапан прост в обслуживании. При необходимости его удастся быстро заменить.
  • Перед монтажом данной трубопроводной арматуры необходимо производить её настройку. Суть такой процедуры заключается в регулировании давления в клапане.

Наша компания предлагает приобрести предохранительные клапаны, созданные лучшими производителями России и Украины. При необходимости предоставим вам документы, которые подтверждают высокие эксплуатационные характеристики нашей продукции. В наличии всегда есть весь номенаклатурный ряд. Осуществляем доставку заказов.

Можете оформить у нас заказ любого объема. В любом случае вам не придётся переплачивать. Цена наших предохранительных клапанов вас приятно удивит. Для уточнения той или иной информации, пожалуйста, свяжитесь с нашим менеджером.

Если вам потребовался предохранительный клапан 17с6нж и вы желаете приобрести по-настоящему надежное изделие, свяжитесь с нами!



  • Основные параметры
  • Основные размеры
  • Подбор пружин
  • Материальное исполнение

Клапаны предохранительные пружинные

(основные параметры)



Обозначение

изделия

Обозначение тип

(таблица фигур)

DN,

мм,

вход

PN,

кгс/

см2

вход

DN,

мм,

вы-

ход



PN1,

кгс/см2

выход



dc,

мм

Fc, мм2

a1

газа

a2

жид.

Материал корпуса

H,

мм

H1,

мм

L,

мм

L1,

мм

Масса, кг

СППК4Р-80-16

17с6нж

80

16

100

6

40

1256

0,8

0,5

Сталь 20Л

675

-

150

175

40

СППК4-80-16

17с7нж

16

6

-

650

37

СППК4Р-80-40

17с21нж

40

16

675

-

44

СППК4-80-40

17с23нж

40

16

-

650

39

СППК4-80-16 нж

17нж13нж

80

16

100

6

40

1256

0,6

0,3

Сталь

12Х18Н9ТЛ

-

690

150

175

39

СППК4-80-40 нж

17нж14нж

40

16

-

690

41

СППК4Р-80-16 нж

17нж17нж

16

6

740

-

42

СППК4Р-80-40 нж

17нж25нж

40

16

  740

-

44

СППК4-80-63

17с85нж

80

63

100

40

40

1256

0,6

0,1

Сталь 20Л

-

715

165

195

52

СППК4Р-80-63

17с89нж

63

40

1256

760

-

55

СППК4-80-160

17с80нж

160

33

854,9

-

715

64

СППК4Р-80-160

17с90нж

160

33

854,9

760

-

68

СППК4-80-63 нж

17нж85нж

80

63

100

40

40

1256

0,6

0,1

Сталь

12Х18Н9ТЛ

-

770

165

195

55

СППК4Р-80-63 нж

17нж89нж

63

820

-

61

СППК4-80-160 нж

17нж80нж

160

33

854,9

-

770

64

СППК4Р-80-160 нж

17нж90нж

160

820

-

70






ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ КЛАПАНОВ ПРЕДОХРАНИТЕЛЬНЫХ

Наименование параметра



17с

17нж

Климатическое исполнение

У1

У1

УХЛ1

Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные у стали 20Л.

Скорость коррозии не более

            0,1 мм/рік

Вода, воздух, пар, природный газ влажный, нефтепродукты содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды,

скорость коррозии стали 12Х18Н9ТЛ в которых не более

0,1 мм/год.

Температура рабочей среды

от минус 40°С

до плюс 425°С

от минус 40°С

до плюс 600°С

от минус 60°С

до плюс 600°С

Условия эксплуатации

ГОСТ 15150-69

У1, Т1

У1, Т1

УХЛ1

Минимальная температура окружающего воздуха

минус 40°С



минус 40°С



минус 60°С

















Исполнение фланцев корпуса клапана

Номинальное

(условное)

давление клапана, кгс/см2

Входной фланец

Выходной фланец

PN, кгс/см2

Присоединительные размеры и уплотнительная поверхность по ГОСТ 12815-80

PN, кгс/см2

Присоединительные размеры и уплотнительная поверхность по ГОСТ 12815-80

PN 16

16

Исполнение 1

6 или 16

Исполнение 1

PN 40

40

Исполнение 3

16

Исполнение 1

PN 63

63

Исполнение 7

40

Исполнение 3 или 2

PN 160

160

Исполнение 7

40

Исполнение 3 или 2





PN 16

основные размеры, мм



DN

D

D1

D2

d

n

b

DN1

D3

D4

D5

d1

n1

b1

L

L1

50

160

125

102

18

4

14

80

185

150

128

18

4

13

130

155

80

195

160

133

18

4

17

100

205

170

148

18

4

13

150

175

100

215

180

158

18

8

17

150

280

240

212

22

8

21

160

200

150

280

240

212

22

8

21

200

315

280

258

18

8

17

205

230

200

335

295

268

22

12

23

300

435

395

365

22

12

18

280

320



PN 40

основные размеры, мм



DN

D

D1

D2

D6

d

n

b

DN1

D3

D4

D5

d1

n1

b1

L

L1

25

115

85

68

58

14

4

14

40

145

110

88

18

4

14

100

120

50

160

125

102

88

18

4

17

80

195

160

133

18

4

17

130

155

80

195

160

133

121

18

8

19

100

215

180

158

18

8

17

150

175

100

230

190

158

150

22

8

21

150

280

240

212

22

8

21

160

200

150

300

250

212

204

26

8

27

200

335

295

268

22

12

23

205

230



PN 63

основные размеры, мм



DN

D

D1

D2

D7

d

n

b

DN1

D3

D4

D5

D8

d1

n1

b1

L

L1

50

175

135

102

85

22

4

23

80

195

160

133

121

18

8

18

145

160

80

210

170

133

115

22

8

27

100

230

190

158

150

22

8

21

165

195

100

250

200

-

145

26

8

42

150

300

250

212

204

26

8

27

235

245



PN 160

основные размеры, мм



DN

D

D1

D2

D7

d

n

b

DN1

D3

D4

D5

D8

d1

n1

b1

L

L1

50

195

145

115

95

26

4

27

80

195

160

133

121

18

8

18

145

160

80

230

180

150

130

26

8

33

100

230

190

158

150

22

8

21

165

195

100

265

210

-

145

30

8

42

150

300

250

212

204

26

8

27

235

245







Применение пружин по давлениям настройки клапана



Обозначение клапана

PN, кгс/см2

Диаметр проточной части седла dc, мм

Пределы давлений настройки на начало открытия Рн, кгс/см2

Номер пружины

по заводской спецификации

СППК4 80-16

СППК4Р 80-16

16

40

0,5...1,2

30

1,2...3

31

3...5

32

5...8

33

8...16

34














Материалы основных деталей предохранительных клапанов



Наименование детали

17с

17нж

17нж

Климатическое исполнение

У1

У1

УХЛ1

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

12Х18Н9ТЛ

2

Седло

20Х13

12Х18Н9Т

12Х18Н9Т

3

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

4

Прокладка

Алюминий

08Х18Н10

Алюминий

5

Винт

20Х13

12Х18Н9Т

12Х18Н9Т

6

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

7

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

8

Золотник

20Х13

12Х18Н9Т

12Х18Н9Т

9

Прокладка

Паронит

Паронит

Паронит

10

Перегородка

20Х13

12Х18Н9Т

12Х18Н9Т

11

Прокладка

Паронит

Паронит

Паронит

12

Опора

Сталь 20

Сталь 20

09Г2С

13

Крышка

Сталь 20

Сталь 20

09Г2С

14

Шток

20Х13

12Х18Н9Т

12Х18Н9Т

15

Винт регулировочный

Сталь 35Х

Сталь 35Х

Сталь 35Х

16

Прокладка

Паронит

Паронит

Паронит

17

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

18

Шплинт

Сталь 3

Сталь 3

Сталь 3

19

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

20

Колпак

Сталь 20

Сталь 20

20ХНЗЛ

21

Прокладка

Паронит

Паронит

Паронит

22

Пробка

Сталь 20

Сталь 20

Сталь 20

23

Кулачок

Сталь 35

Сталь 35

09Г2С

24

Валик

Сталь 35Х

Сталь 35Х

Сталь 35Х

25

Шпонка

Сталь шпоночная

Сталь шпоночная

Сталь шпоночная

26

Гайка

Сталь 25

Сталь 25

12Х18Н9Т

27

Шпилька

Сталь 35

Сталь 35

45Х14Н14В2М

28

Пружина

50ХФА-Г

50ХФА-Г

50ХФА-Г

29

Шпилька

Сталь 25

Сталь 25

45Х14Н14В2М

30

Гайка

Сталь 35

12Х18Н9Т

12Х18Н9Т

31

Втулка

20Х13

12Х18Н9Т

12Х18Н9Т



Наплавка уплотнений затвора

-

ЦН-12М

ЦН-12М
