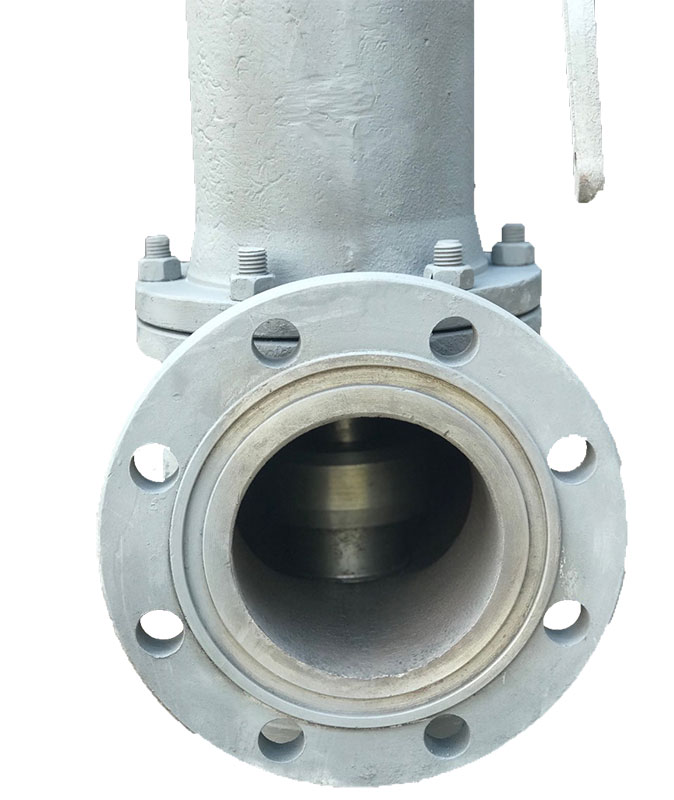

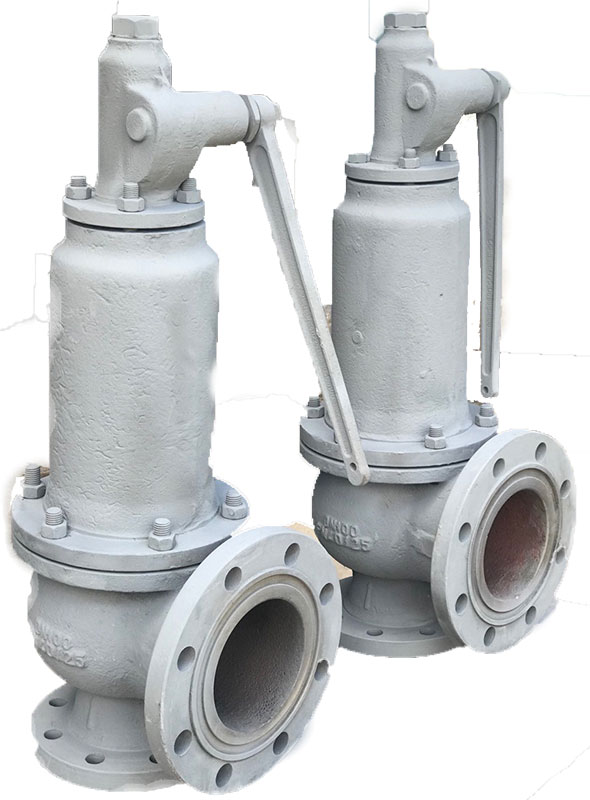

СППК5Р-100-40 17с21нж
СППК5Р-100-40 17с21нж
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000000071 17с21нж 40 100 13000.00

          Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

  • Основные параметры
  • Основные размеры, мм и материальное исполнение
  • Подбор пружин
  • Назначение

Клапаны предохранительные пружинные

(основные параметры)



Обозначение

изделия

Обозначение тип

(таблица фигур)

DN,

мм,

вход

PN,

кгс/

см2

вход

DN,

мм,

вы-

ход



PN1,

кгс/см2

выход



dc,

мм

Fc, мм2

a1

газа

a2

жид.

Материал корпуса

H,

мм

H1,

мм

L,

мм

L1,

мм

Масса, кг

СППК4-100-16

17с7нж

100

16

125

6

48

1808

0,6

0,1

Сталь 12Х18Н9ТЛ

-

-

135

180

58

СППК4-100-40

17с23нж

40

16

-

830

65

СППК4Р-100-16

17с6нж

16

6

-

-

62

СППК4Р-100-40

17с21нж

40

16

920

-

70

СППК5Р-100-16

17с6нж

100

16

150

16

48

1808

0,8

0,5

Сталь 20Л



770

-

160

200

53

СППК5-100-16

17с17нж

16

-

730

50

СППК5Р-100-40

17с21нж

40

770

-

58

СППК5-100-40

17с23нж

40

-

730

55

СППК5Р-100-16 нж

17нж6нж

100

16

150

16

48

1808

0,8

0,5

Сталь

12Х18Н9ТЛ

770

-

160

200

53

СППК5-100-16 нж

17нж7нж

16

-

730

50

СППК5Р-100-40 нж

17нж21нж

40

770

-

58

СППК5-100-40 нж

17нж23 нж

40

-

730

55

СППК4-100-63

17с85нж

100

63

125

40

48

1808

0,4

0,1

Сталь 20Л



-

775

195

225

73

СППК4Р-100-63

17с89нж

855

-

76

СППК4-100-63 нж

17нж85нж

Сталь

12Х18Н9ТЛ

-

775

85

СППК4Р-100-63 нж

17нж89нж

855

-

83







































Основные размеры,  мм

DN 100





DN

PN

D

D1

D2

D6

D7

d

n

b

DN1

D3

D4

D5

D8

d1

n1

b1

L

L1

100

16

215

180

158

-

-

18

8

17

150

280

240

212

-

22

8

21

160

200

100

40

230

190

158

150

-

22

8

21

150

280

240

212

-

22

8

21

160

200

100

63

250

200

-

-

145

26

8

42

150

300

250

212

204

26

8

27

235

245

100

160

265

210

-

-

145

30

8

42

150

300

250

212

204

26

8

27

235

245





Материалы основных деталей предохранительных клапанов



Наименование детали

17с

17нж

17нж

Климатическое исполнение

У1

У1

УХЛ1

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

12Х18Н9ТЛ

2

Седло

20Х13

12Х18Н9Т

12Х18Н9Т

3

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

4

Прокладка

Алюминий

08Х18Н10

Алюминий

5

Винт

20Х13

12Х18Н9Т

12Х18Н9Т

6

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

7

Кольцо

20Х13

12Х18Н9Т

12Х18Н9Т

8

Золотник

20Х13

12Х18Н9Т

12Х18Н9Т

9

Прокладка

Паронит

Паронит

Паронит

10

Перегородка

20Х13

12Х18Н9Т

12Х18Н9Т

11

Прокладка

Паронит

Паронит

Паронит

12

Опора

Сталь 20

Сталь 20

09Г2С

13

Крышка

Сталь 20

Сталь 20

09Г2С

14

Шток

20Х13

12Х18Н9Т

12Х18Н9Т

15

Винт регулировочный

Сталь 35Х

Сталь 35Х

Сталь 35Х

16

Прокладка

Паронит

Паронит

Паронит

17

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

18

Шплинт

Сталь 3

Сталь 3

Сталь 3

19

Гайка

Сталь 35

Сталь 35

12Х18Н9Т

20

Колпак

Сталь 20

Сталь 20

20ХНЗЛ

21

Прокладка

Паронит

Паронит

Паронит

22

Пробка

Сталь 20

Сталь 20

Сталь 20

23

Кулачок

Сталь 35

Сталь 35

09Г2С

24

Валик

Сталь 35Х

Сталь 35Х

Сталь 35Х

25

Шпонка

Сталь шпоночная

Сталь шпоночная

Сталь шпоночная

26

Гайка

Сталь 25

Сталь 25

12Х18Н9Т

27

Шпилька

Сталь 35

Сталь 35

45Х14Н14В2М

28

Пружина

50ХФА-Г

50ХФА-Г

50ХФА-Г

29

Шпилька

Сталь 25

Сталь 25

45Х14Н14В2М

30

Гайка

Сталь 35

12Х18Н9Т

12Х18Н9Т

31

Втулка

20Х13

12Х18Н9Т

12Х18Н9Т



Наплавка уплотнений затвора

-

ЦН-12М

ЦН-12М


















Применение пружин по давлениям настройки клапана





Обозначение клапана

PN, PN,кгс/см2

Диаметр проточной части седла dc, мм

Пределы давлений настройки на начало открытия Рн, PN,кгс/см2

Номер пружины

по заводской спецификации

СППК5 100-40

СППК5Р 100-40

40

48

8...16

55

16...26

56

26...40

57



















Исполнение фланцев корпуса клапана





Номинальное

(условное) давление клапана,

кгс/см2

Входной фланец

Выходной фланец

PN,кгс/см2

Присоединительные размеры и  уплотнительная поверхность по ГОСТ 12815-80

PN,кгс/см2

Присоединительные размеры и  уплотнительная поверхность по ГОСТ 12815-80

PN 16

16

Исполнение 1

6 или 16

Исполнение 1

PN 40

40

Исполнение 3

16

Исполнение 1

PN 63

63

Исполнение 7

40

Исполнение 3 или 2

PN 160

160

Исполнение 7

40

Исполнение 3 или 2







Показатели назначения клапанов предохранительных



Наименование параметра



17с

17нж

Климатическое исполнение

У1

У1

УХЛ1

Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные у стали 20Л.

Скорость коррозии не более

0,1 мм/год

Вода, воздух, пар, природный газ влажный, нефтепродукты содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды,

скорость коррозии стали 12Х18Н9ТЛ в которых не более

0,1 мм/год.

Температура рабочей среды

от минус 40°С

до плюс 425°С

от минус 40°С

до плюс 600°С

от минус 60°С

до плюс 600°С

Условия эксплуатации

ГОСТ 15150-69

У1, Т1

У1, Т1

УХЛ1

Минимальная температура окружающего воздуха

минус 40°С



минус 40°С



минус 60°С
