15кч16п, 15кч16п1, 15кч16нж, 15кч16бр PN 25
Артикул Строительная длина L Давление Ру Диаметр Ду Цена (грн с ПДВ)
А 180 25 32
А 200 25 40
А 230 25 50
А 290 25 65
А 310 25 80

               Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



   Условия применения – на трубопроводах  для  пара и воды при температуре рабочей среды до 225°С (клапан 15кч16п1),  для пара рабочей температурой до 300°С (клапан 15кч16нж) и для газообразного аммиака рабочей температурой от -30 до +150°С (клапан 15кч16п).

Давление в кгс/см2

Условное Ру

25

Пробное Рпр

38

Рабочее Рр при t ≤ 225°С

                            ≤ 300°С

22

20

  • Основные размеры
  • Исполнение

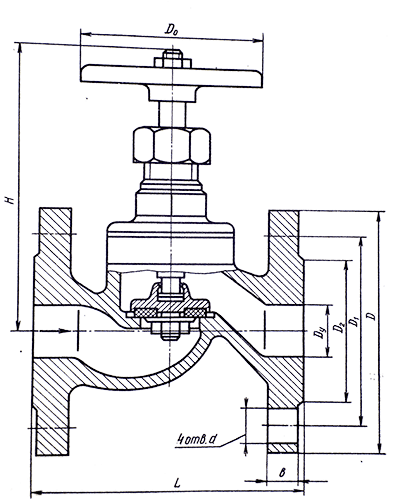

Основные габаритные и присоединительные размеры, масса

Проход условный

Dy

L

D

D1

D2

b



H

n

D0

Вес не более

мм

кг

32

180

135

100

78

15

225

4

120

8

40

200

145

110

88

15

253

4

140

11

50

230

160

125

102

17

253

4

140

14

65

290

180

145

122

19

330

8

200

25

80

310

195

160

138

21

360

8

200

32
















Исполнение

  1. Присоединение к трубопроводу  фланцевое с присоединительными размерами по ГОСТ 12815-80;
  2. Уплотнение в затворе – плоское (кольцо) или конусное с наплавкой из коррогионно-стойкой стали;
  3. Крышка крепится к корпусу на шпильках;
  4. Золотник соединен со шпинделем подвижно при помощи колпачка и разъемного кольца;
  5. Резьба шпинделя находится вне рабочей среды;
  6. Вентиль изготавливается с латунными уплотнительными кольцами в корпусе и золотнике;
  7. Подтяжка сальника производится двумя откидными болтами, укрепленными на крышке вентиля;
  8. Рабочая среда подается под золотник;
  9. Вентили могут быть установлены в любом рабочем положении;
  10. Допускаемые максимальные усилия на маховике при управлении клапаном – по ОСТ 26-07-420-83

(расположение маховика вертикальное).



      Материал основных деталей: корпус, крышка, маховик, сальник  –  ковкий чугун;

золотник, шпиндель  –  сталь;  уплотнение в золотнике: наплавка из корозионно-стойкой стали

 (у клапана 15кч16нж) или кольцо из фторопласта 4 (у клапанов 15кч16п, 15кч16п1) набивка –

асбестовая пропитанная (АП) .






             Максимальный крутящий момент на маховике

приведен в таблице



Условный проход  Ду, мм

15кч16нж

15кч16п, 15кч16п1

Плоское уплотнение

Конусное уплотнение

Плоское уплотнение

32

16,9  (1,69)

12,4 (1,24)

12,6 (1,26)

40

26,6 (2,66)

14 (1,4)

18,2 (1,82)

50

32,9 (3,29)

22 (2,25)

24,5 (2,45)

65

64 (6,4)

50 (5)

54 (5,4)

80

91 (9,1)

71,4 (7,14)

77 (7,7)
