15кч22нж, 15кч922нж PN 25
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000010740 15кч22п 40 50 1000.00
0000010741 15кч22бр 40 50 1200.00
0000010744 15кч22п 40 65 1600.00
0000010745 15кч22бр 40 65 2200.00
0000010747 15кч22нж 40 65 2200.00
0000010748 15кч22п 40 80 1900.00
0000010749 15кч22бр 40 80 2300.00
0000010750 15кч22нж 40 80 2300.00
0000010751 15кч922нж 40 50 2000.00

               Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



Применяется на трубопроводах для пара рабочей температурой до 300° С.

Ру....................... .... 4 (40)

Рпр..................... .... 6 (60)

Рр   при t ≤ 300° С ......    3,2 (32)

  • Основные размеры
  • Исполнение

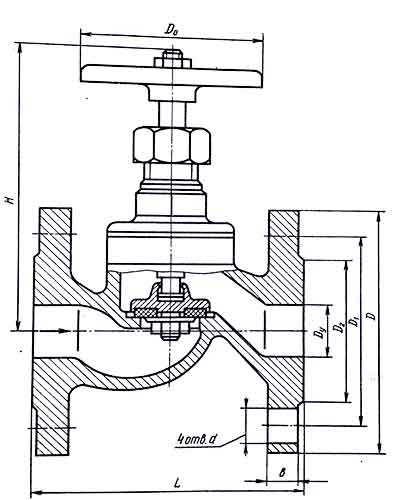

            ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ

                                  РАЗМЕРЫ (мм), и МАССА (кг)

Проход условный

Dy

L

D

D1

D2

b



H

n

D0

Вес не более

мм

кг

40

200

145

110

88

15

280

4

160

12,5

50

230

160

125

102

17

280

4

1640

14,5

65

290

180

145

122

19

355

8

240

26

80

310

195

160

138

21

365

8

240

33,5


















 Исполнение

1.   Присоединение к трубопроводу — фланцевое с при­соединительными размерами по ГОСТ 12815—80.

2.   Уплотнение в корпусе и в золотнике — плоское с наплавкой из  коррозионно-стойкой стали.

3.   Герметичность  затвора по 3-му классу ГОСТ 9544—75. - ;

4.   Уплотнение  шпинделя — сальниковое. Подтяжка сальника откидными болтами.

5.   Рабочая среда подается под золотник.

6.   Управление клапаном — ручное, маховиком.

7.   Клапан  устанавливают на трубопроводе в любом рабочем положении.



     Материал основных деталей: корпус, крышка, сальник – ковкий чугун; шпиндель, золотник — сталь.



     Гарантийный срок — 12 месяцев со дня ввода в эксплуатацию.

     Гарантийная наработка—500 циклов.

     Изготовление и поставка — по ГОСТ 18163—72 (исп. 4).
