15ч14п, 15ч14бр, 15ч14нж PN 16
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с ПДВ)
0000010700 15ч14п 16 65 1300.00
0000010702 15ч14п 16 80 1500.00
0000010704 15ч14п 16 100 1900.00
0000010705 15ч14бр 16 125 3800.00
0000010705 15ч14п 16 125 3800.00
0000010706 15ч14п 16 150 5400.00
0000010707 15ч14п 16 200 6500.00
0000010709 15ч14бр 16 65 1600.00
0000010710 15ч14бр 16 80 1800.00
0000010711 15ч14бр 16 100 2200.00
0000010712 15ч14бр 16 150 5400.00
0000010713 15ч14бр 16 200 7500.00
0000010714 15ч14нж 16 65 1600.00
0000010715 15ч14нж 16 80 1800.00
0000010716 15ч14нж 16 100 2200.00

Заказать вентиль запорный 15ч14п в Киеве

Условия применения – на трубопроводах для  пара и воды при температуре рабочей среды до 225°С.

Давление в кгс/см2

Условное Ру

16

Пробное Рпр

24

Рабочее Рр при t ≤ 200°С

14,5

                   Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.

  • Основные размеры
  • Исполнение

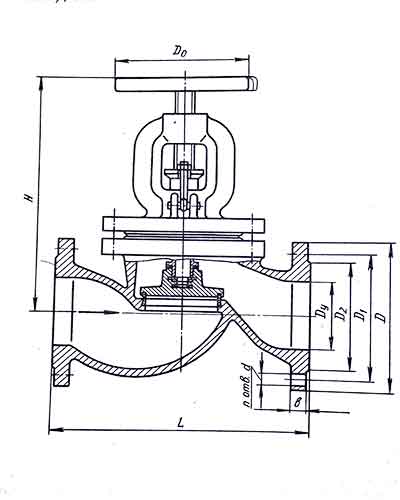

Основные габаритные и присоединительные размеры, вес и цена



Проход условный

Dy

L

D

D1

D2

b

d



H

D0

n

Вес не более

мм

кг

65

290

180

145

122

17

18

320

160

4

21,5

80

310

195

160

138

19

18

335

200

4

26,7

100

350

215

180

158

21

18

395

240

8

39,1

125

400

250

210

188

23

18

450

240

8

57,6

150

480

280

240

212

25

23

532

320

8

83,3

200

600

335

295

268

27

23

685

400

12

135






















Исполнение



  1. Присоединение к трубопроводу  фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп. 1);
  2. Уплотнение в затворе – завальцованное кольцо;
  3. Крышка крепится к корпусу на шпильках;
  4. Золотник соединен со шпинделем подвижно при помощи колпачка и разъемного кольца;
  5. Резьба шпинделя находится вне рабочей среды;
  6. Вентиль изготавливается с латунными уплотнительными кольцами в корпусе и золотнике;
  7. Подтяжка сальника производится двумя откидными болтами, укрепленными на крышке вентиля;
  8. Рабочая среда подается под золотник;
  9. Вентили могут быть установлены в любом рабочем положении.



       Материал основных деталей: корпус, крышка, маховик, сальник  – чугун;  золотник, шпиндель  –  сталь;

втулка резьбовая латунь; прокладка – паронит;  набивка – асбестовая пропитанная (АП) .




Максимальное усилие на маховике при закрывании клапана

приведено в таблице.



Условный проход, Ду

15ч14бр
