Вентиль запорный цапковый с ниппелем 14с26п PN 25
Вентиль запорный цапковый с ниппелем 14с26п PN 25
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
ЗА1600244 14с26п 10 25 1200.00
ЗА1600244 14с26п 15 25 1300.00
14с26п 20 25 1550.00

                   Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации и полученя скидки!



Клапан цапковый с ниппелями



Применяется на трубопроводах для хладона-12, хладона-22 (с 10%-ным содержанием масел ХФ12-18, ХФ22-24 и ХА-30) рабочей температурой от  -40 до +150°С (клапан 14с26п1) от -100 до +150°С (клапан 14нж26п2).



РУ ......................................2,5 (25)

Рпр .....................................3,8 (38)



Присоединение к трубопроводу: штуцерно-торцевое со стальными ниппелями по ГОСТ 5890-78 и с латунными ниппелями.



  • Основные размеры
  • Исполнение

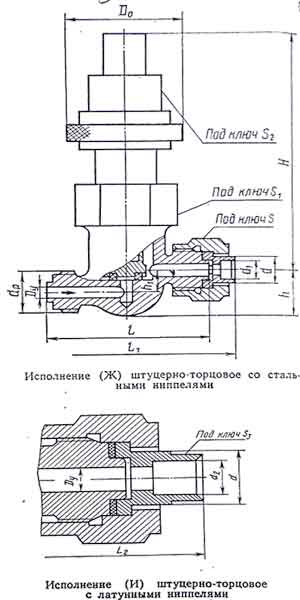

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм) и МАССА (кг, не более)







Условный проход Dy

L

L1

L2

dp

d

d1

d2

H

h

h1

s

s1

s2

s3

D0

Масса

6

80

102

112

М22х 1,5

14

10,5

   9

160

25

12

30

50

30

12

50

1,21

10

100

126

138

М27х 1,5

19

14,5

   12

168

32

16

36

50

30

17

50

1,7

15

110

150

162

М36х2

27

22,5

   18

162

46

25

46

65

30

24

55

2,1

20

116

160

176

М39 х 2

30

25,5

24,5

210

58

32

46

60

36

27

80

3,55



































     Исполнение



     Уплотнение в затворе — плоское (кольцо).

     Пропуск среды через затвор не допускается.

     Уплотнение по штоку — сальниковое. Подтяж­ка сальника — резьбовым сальником.

     Рабочая среда подается под золотник.

     Управление клапаном — ручное, маховиком.

     Максимальное усилие на маховике при закры­вании: 160 (16) — для Dy 6 и 10 мм;

170 (17) — для Dy 15 мм и 90 (9) — для Dy 20 мм.

     Клапан устанавливают на трубопроводе в лю­бом рабочем положении.

     Условия эксплуатации: климатические исполне­ния У1 и Т1 по ГОСТ 15150—69; температура

ок­ружающей среды: от —40 до +50° С (для клапа­нов из углеродистой стали); от —50 до +50° С

(для клапанов из кислотостойкой стали); относи­тельная влажность воздуха 98% при температуре 20° С.



     Материал основных деталей:      корпус, золот­ник — Сталь 20 (клапан 14с26п1) и сталь 10Х14Г14Н4Т

(клапан 14нж26п2); шпиндель и сальник — сталь  07Х21Г7АН5; уплотнительное кольцо в золотнике

 — фторопласт 4.




     Гарантийный срок — 24 месяца со дня вво) в эксплуатацию.

     Гарантийная наработка — 3000 циклов. Изготовление и поставка—по ТУ 26-07-022-
