Вентиль угловой цапковый 15с13бк Ру 25 (аммиак)
Вентиль угловой цапковый 15с13бк Ру 25 (аммиак)
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
15с13бк 6 25 890,00
КРС001535 15с13бк 10 25 960.00

                     Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.



Вентили запорные угловые цапковые применяются на трубопроводах холодильных ус­тановок для жидкого и газообразного аммиака рабочей температурой от  —70 до +150°С (15с13бк)  и от  —40 до +150°С (15с13бк-1).



Ру ................................... 25

Рпр .................................. 38

Рр  при  t  ≤ 150°С .........25



  • Основные размеры
  • Исполнение

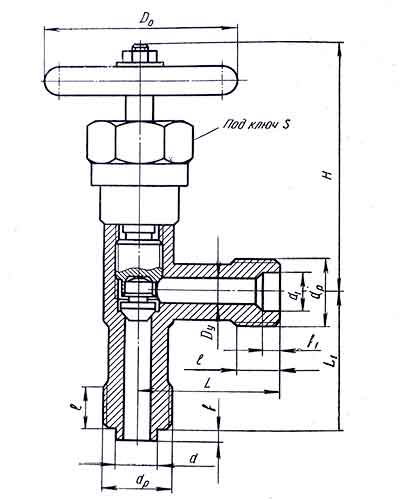

ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ

РАЗМЕРЫ (мм) и ВЕС (кг)





Условный

проход, Dy

L

L1

dp

d

   d1

l

f

f1

  ~ н

S

D0



Вес



6

32

34

М20х 1,5

10

10

12

4

6

86

30

65

0,4

10

 48

 50

 М24х 1,5

 14

 14

 15

 4

6

 99

 36

 65

 0,7



























Исполнение



Тип, основные размеры (кроме Н) и технические требования по ГОСТ 10094—62, присоединительные концы — цапковые.

Уплотнение шпинделя — сальниковое.

Подтяжка сальника — накидной гайкой.

Рабочая среда подается под золотник.

Герметичность затвора  по I классу ГОСТ 9544—60.

Вентиль устанавливают на трубопроводе в лю­бом рабочем положении.



Материал основных деталей





15с13бк

15с13бк-1

Корпус, крышка

Сталь  20ХНЗА

Сталь

Золотник, шпиндель

Сталь  20ХНЗА

Сталь  2X13

Сальник

Сталь А-12

                                Сталь

      Ковкий чугун

     АГ - 1

Накидная гайка

Маховик

Набивка
