Электропривод типа М
Электропривод типа М
Артикул Обозначение привода Обозначение констр. док-та Назначение Цена, грн с НДС
ЗА1600916 Н-М 03 ТЭ099.088 -03М Общего 21000.00
ЗА1600916 Н-М 04 ТЭ099.088 -04М Общего 21000.00

Электропривод тип М

Общепромышленный электропривод тип М предназначен для автоматического или ручного управления любой запорной арматурой, установленной на промышленных трубопроводах в помещении или на открытых площадях. Он состоит из:

  • взрывозащищённого корпуса;
  • электродвигателя;
  • редуктора;
  • двусторонней муфты ограничения крутящего момента;
  • искробезопасного пульта управления и индикации;
  • механической блокировки;
  • пусковой, командной и сигнальной аппаратуры;
  • крепёжного приспособления (фланцевым соединителем).

Устройство крепиться на трубопроводах в любом установочном положении при помощи муфты и соединяется с запорной арматурой стальным кольцом (фланцем). Многооборотный электропривод тип М купить в Киеве можно с квадратным или кулачковым фланцем, которые обеспечивают максимальную герметичность и прочность соединению. Для него не требуется переоборудование при необходимости ручного управления. В этом случае расцепления редуктора с электродвигателем осуществляется маховиком, который приводит в действие механическая блокировка.

Вы можете предварительно заказать электропривод тип М, прайс на который размещён на сайте нашей фирмы, для любых запорных или регулирующих устройств. Поставку мы выполним в короткий срок и проведём их бесплатную настройку.



  • Основные параметры приводов тип «М»

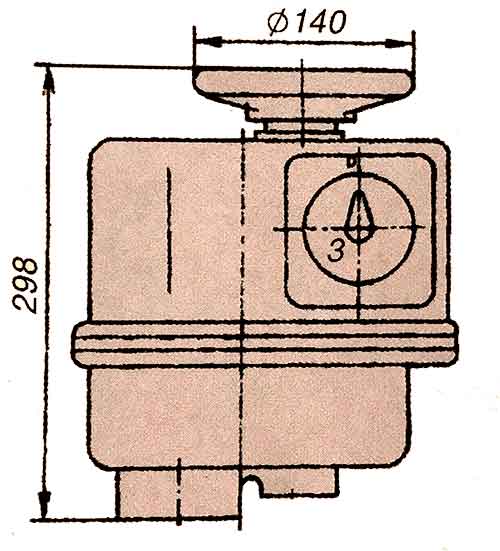

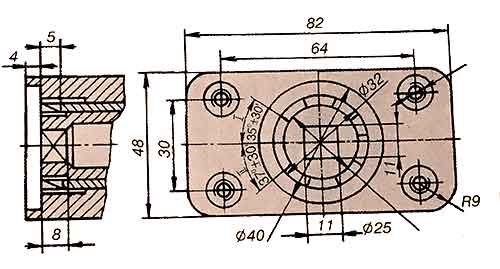

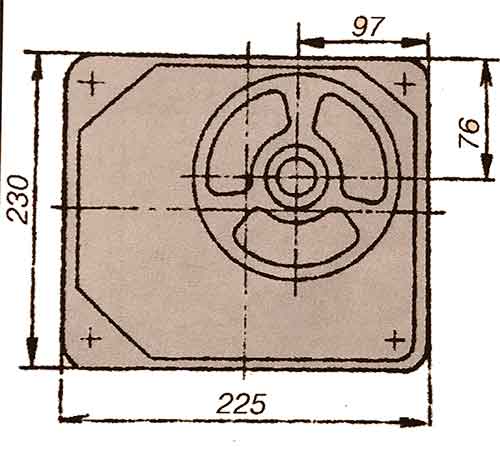

  • Общий вид, габаритные и присоединительные размеры


Основные параметры приводов





Услов-ное обозна-

чение привода

Обозначение основного конструк-

торского документа

Исполнение

по

взрывозащите

и вводу контрольного кабеля

Крутящий момент на выходном валу, Н·м (кгс·м)

Угловая скорость вращения выходно-го вала,

рад/с

Частота вращения выходно-

го вала,

об/мин

Число оборотов выходного вала, необходимое для закрытия (открытия) арматуры

Мощность электро-двигателя,

кВт



Усилие

на ободе маховика,

Н,

не более

Масса,

кг

(пред.

откл.

±8%)

(пред. откл ± 25%)

мин

макс

Н-М 01

ТЭ099.088-01М

Общего назначения со штепсельным

разъемом

5-10

(0,5-1,0)

0,99

9,5

1

6

0,025

360

12,5

    Н-М 02

-02М

4

24

    Н-М 03

-03М

10-25

(1,0-2,5)

1

6

    Н-М 04

-04М

4

24
