КЛАПАН ОТСЕЧНОЙ ФЛАНЦЕВЫЙ С МЕМБРАННЫМ ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМОМ (МИМ)

22с32п, 22нж32п (НЗ) DN 25, 32, 40, 50, 80 mm, PN2,5МПа



    Предназначен для установки на трубопроводах с целью быстрого отсекания рабочей среды. Особенностью этого клапана является быстродействие ( от 0,5 до 3 секунд), которое обеспечивает срабатывание винтовой пружины в момент закрытия.  Клапан оснащен МИМ 250 и пневмораспределителем ПР 3,4-УХЛ 1 (на конечные положения).



  • Основные размеры и характеристики
  • Назначение и номенклатура

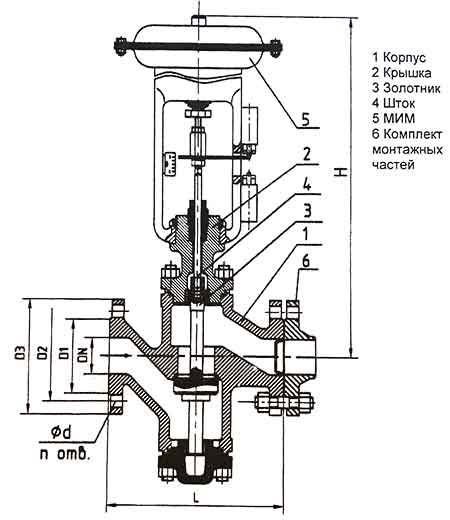

Габаритные и присоединительные размеры 22с32п, 22нж32п (НЗ)



DN,

мм

Размеры в мм

D1

D2

D3

n

d

L

H

25

68

85

115

4

14

160

580

32

78

100

135

18

180

660

40

88

110

145

200

50

102

125

160

230

80

133

160

195

8

310

700




Технические характеристики 22с32п, 22нж32п (НЗ)



Номинальный диаметр, DN, мм

25

32

40

50

80

Номинальное давление, PN, МПа (кгс/см2)

2,5 (25)

Условное давление управляющего воздуха, МПа (кгс/см2)

0,2 (2,0)

Тип клапана

Нормально закрытый (НЗ)

Перепад давлений не более, МПа (кгс/см2)

0,6 (6)

Время срабатывания не более, сек.

3 (от 0,5 до 3)

Герметичность затвора

«А» по ГОСТ Р 54808

Температура окружающей среды, °С

22с32п

от минус 40 до плюс 40

22нж32п

Температура рабочей среды, °С

22с32п

не более 150°С

22нж32п

Характеристика рабочей среды

Жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Масса, (кг)

27

30

38

40

62



Гарантийный срок – 24 месяца со дня ввода в эксплуатацию, но не более 3-х лет со дня выпуска.

Наработка на отказ – 3000 циклов в пределах гарантийного срока эксплуатации.

Срок службы не менее 10 лет.














Номенклатура клапанов



Название

(табл. фигур)

  PN,   кгс/см2

      Уплотнение      по штоку

Материал корпусных деталей

Климатическое исполнение

Температура   окружающей среды

22с32п

25

Сальниковое

25Л

У

От минус 40 до + 40

22лс32п

20ГЛ

ХЛ

От минус 60 до + 40

22нж32п1

12Х18Н9ТЛ

У

От минус 40 до + 40

22нж32п

Сильфонное

12Х18Н9ТЛ






Материалы основных деталей

№ поз

Наименование   детали

Условное обозначение клапанов

22с15п

22лс15п

22нж15п

22нж15п1

1

Корпус

25Л

20ГЛ

12Х18Н9ТЛ

12Х18Н9ТЛ

2

Крышка

25Л

20ГЛ

12Х18Н9ТЛ

12Х18Н9ТЛ

3

Золотник

12Х18Н9Т (с фторопластовым кольцом марки Ф-4)

4

Шток

12Х18Н9Т

5

Прокладка

ПОН-Б,  Паронит - ПА, Фторопласт Ф-4

6

Набивка сальника

Терморасширенный графит

7

Шпилька

Сталь 35

40Х

20Х13

20Х13

8

Гайка

Сталь 25

40Х

20Х13

20Х13

9

Сильфон

-

-

08Х18Н10Т
