Кран шаровый стальной фланцевый LD с механическим редуктором
Кран шаровый стальной фланцевый LD с механическим редуктором
Тип редуктора Диаметр Ду Давление Ру Цена (грн с НДС)
Х-40 25 65
Х-40 25 80
Х-40 25 100
Х-40 25 125
Х-60 25 150
Q-800 S 25 150
Q-800 S 25 200
Q-1500 S 25 200
Q-1500 S 25 250
Q-4000 S 16 250*
Q-4000 S 16 300*
Q-6500 16 300*
Q-6500 16 350*
Q-6500 16 400*
Q-24000 16 400*
Q-24000 16 500*

     Редуктор рекомендуется для управления шаровым краном LD при больших усилиях открытия-закрытия крана, а также для предотвращения гидроудара в трубопроводе.

Шаровые краны LD поставляются с механическим редуктором Pro-Gear по требованию заказчика -x- в обозначение крана соответствует типу присоединения

Исполнение посадочного фланца по ISO 5211. Возможна установка редукторов другого производителя.





  • Основные размеры и характеристики
  • Установка редуктора

       УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



  1. Краны должны оставаться работоспособными и сохранять свои параметры, при воздействии минимальных температур рабочей и окружающей среды:
  • от минус 60 до плюс 200 °С - для варианта исполнения - 01, 03, (см. Руководство по эксплуатации)
  • от минус 40 до плюс 200 °С - для варианта 02 (см. Руководство по эксплуатации)
  1. Краны должны быть работоспособными и сохранять свои параметры при воздействии:
  • температуры рабочей среды до плюс 200 °С, при рабочем давлении 0 атм.
  • дополнительного нагрева от прямых солнечных лучей до плюс 80 °С для всех вариантов исполнения с ручным управлением, предназначенных для работы на открытом воздухе
  1. При опрессовке сделать 2-3 цикла «открыто-закрыто».
























    Инструкция по установке редуктора


          Установка редуктора НА КРАН ШАРОВОЙ LD



     1     Перед установкой редуктора убедитесь, что головка штока шарового крана LD, поверхности и монтажные отверстия фланцев, ответная часть редуктора чисты и не имеют заусенцев.

      2     Установите шаровой кран LD в положение «открыто». В положении «открыто» риска указателя положения на головке штока или воображаемая линия, соединяющая шпонки на головке штока, расположена по продольной оси.

      3     Установите редуктор в положение «открыто»- указатель положения редуктора должен указывать на положение OPEN (открыто).

      4     Установите муфту в редуктор. Нанесите на отверстие в редукторе небольшое количество масла или любой другой смазки для облегчения соединения с муфтой. При установке избегайте перекосов муфты относительно оси отверстия редуктора. Посадка муфты в редуктор допускается «в натяг» с целью уменьшения люфтов.

      5     Установите шаровой кран LD в положение, при котором шток расположен вертикально.

      6     Нанесите на головку штока небольшое количество масла или любой другой смазки для облегчения соединения.

      7     Установите редуктор на шаровой кран LD таким образом, чтобы направление указателя положения в состоянии «открыто» совпадало с продольной осью крана. При установке избегайте перекосов редуктора относительно плоскости присоединительного фланца шарового крана LD. Проследите, чтобы шпонка (при наличии таковой) не выпала из паза на штоке. При необходимости нанесите любую консистентную смазку под шпонку для того, чтобы шпонка не выпала в момент посадки редуктора.

      8     Закрепите с помощью болтов и шайб редуктор на ответном фланце шарового крана LD. Последовательность затягивания болтов должна быть «крест-накрест» для лучшей посадки редуктора.

      9     Закрепите штурвал на входном валу редуктора с помощью прилагаемого штифта стального пружинного с прорезью (при критическом превышении максимального момента, например, в случае заклинивания, штифт разрушается, тем самым предотвращая поломку редуктора). Категорически ЗАПРЕЩАЕТСЯ закреплять штурвал с помощью сплошных штифтов, болтов и т.п.

      10   Регулирование упоров-ограничителей конечных положений:

      10.1   Снять защитный колпачок с контргайки упора-ограничителя. Открутить упор-ограничитель 1 и 2.

      10.2   Установить шаровой кран LD в положение «открыто» и закрутить упор-ограничитель 1 до соприкосновения с квадратом редуктора (в упор при закручивании). Затянуть контргайку упораограничителя, не допуская при этом его поворота.

      10.3   Установить шаровой кран LD в положение «закрыто» и закрутить упор-ограничитель 2 до соприкосновения с квадратом редуктора (в упор при закручивании). Затянуть контргайку упораограничителя, не допуская при этом его поворота.

      11   Проведите контрольное открытие/закрытие крана.

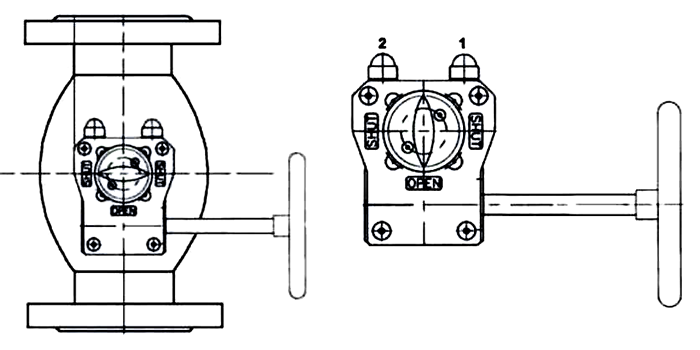

Редуктор в положении «ЗАКРЫТО» – ось указателя перпендикулярна оси крана



Редуктор в положении «ОТКРЫТО» – указатель должен показывать на положение «OPEN»







Редукторы подходят для всех основных видов производственных использований в энергетике, отоплении, вентиляции, кондиционировании воздуха и водоснабжении.
