     Шаровые краны LD относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, эксплуатируемой в трубопроводах:

  • нефтеперерабатывающей промышленности
  • жилищно-коммунального и теплосетевого хозяйства
  • газового хозяйства

     РАБОЧИЕ УСЛОВИЯ



Рабочая среда:

     Подготовленная теплосетевая вода, нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей, природный газ, сжиженные углеводородные газы, неагрессивные газообразные среды, по отношению к которым материалы крана коррозионностойки.

     Рабочие среды кранов из коррозионностойких марок сталей – по отношению к которым применяемые мате-риалы коррозионностойки.



Рабочее давление: до 4,0 МПа.



Температура рабочей среды:     от - 60 °С до + 200 °С (для серии Energy) / от - 40 °С до + 200 °С (остальные серии)



Температура окружающей среды:     от - 60 °С до + 80 °С (для серии Energy) / от - 40 °С до + 80 °С (остальные серии)



     УПРАВЛЕНИЕ



     Управление Шаровым краном LD можно осуществлять с помощью ручки, редуктора, пневмопривода, электро-привода, как  непосредственно так и дистанционно.



ИСПЫТАНИЯ



На испытательных стендах с перегрузкой PN в 1,5 раза, согласно ГОСТ 21345

     по классу герметичности А, ГОСТ Р 54808 «Арматура трубопроводная запорная. Нормы герметичности затворов»: на герметичность воздухом Рпр 6 кгс/см2при t + 20°C;

на прочность и плотность водой:

  • для PN 1,6 МПа - 2,4 МПа
  • для PN 2,5 МПа - 3,8 МПа
  • для PN 4,0 МПа - 6,0 МПа



     ДОКУМЕНТАЦИЯ



  • Паспорт на каждый кран
  • Спецификация к паспорту на каждый кран
  • Руководство по эксплуатации
  • Комплект разрешительных документов (заверенные копии)



     УСТАНОВКА НА ТРУБОПРОВОД:    Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

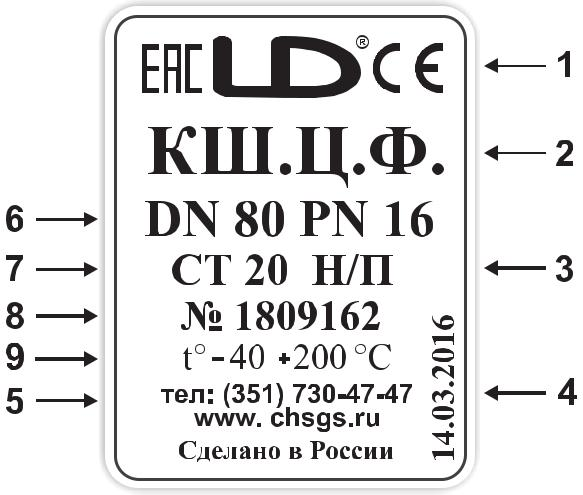

МАРКИРОВКА ШАРОВЫХ КРАНОВ LD



     1 - товарный знак завода-производителя,

     2 - условное обозначение шарового крана,

     3 - проходное сечение,

     4 - дата изготовления шарового крана,

     5 - контактный телефон завода-производителя,

     6 - условный диаметр и условное давление шарового крана,

     7 - материал корпуса шарового крана,

     8 - серийный номер партии шарового крана,

     9 - максимально допустимая температура рабочей среды.





                                           Конструкция шарового крана LD





                                                              МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ



Название деталей

У категории 1 по ГОСТ 15150-69

ХЛ категории 1 по ГОСТ 15150-69

Углеродистая

Легированная

Коррозионностойкая

1

Корпус

Ст.20

09Г2С

12X18H10T

2

Патрубок для крана под приварку

Ст.20

09Г2С

12X18H10T

2.1

Патрубок для фланцевых кранов

Ст.20

09Г2С

12X18H10T

3

Горловина

Ст.20

09Г2С

12X18H10T

4

Шток

20Х13

20Х13

12X18H10T

5

Шайба ограничительная

Ст.20

Ст.20

Ст.20

6

Шаровая пробка

20Х13, AISI 409, AISI 304

20Х13, AISI 409, AISI 304

12X18H10T

7

Седло

Ф-4К20 (PTFE+C)

Ф-4К20 (PTFE+C)

Ф-4К20 (PTFE+C)

8

Кольцо опорное

Ст.20



12X18H10T

9

Пружина тарельчатая

65Г

65Г

12X18H10T

10

Уплотнение узла горловины

Фторсилоксановый эластомер

Фторсилоксановый эластомер

Фторсилоксановый эластомер

11

Уплотнительное кольцо

Ф-4К20 (PTFE+C)

Ф-4К20 (PTFE+C)

Ф-4К20 (PTFE+C)

12

Фланец

Ст.20

09Г2С

12X18H10T

13

Рукоятка

Ст.3

Ст.3

Ст.3

14

Уплотнительное кольцо круглого сечения

Фторсилоксановый эластомер

Фторсилоксановый эластомер

Фторсилоксановый эластомер

15

Гайка

Ст.20

Ст.20

Ст.20





                                        ОБОЗНАЧЕНИЕ, ВАРИАНТЫ ИСПОЛНЕНИЯ ШАРОВЫХ КРАНОВ LD





       ВАРИАНТЫ ИСПОЛНЕНИЯ ПО СТОЙКОСТИ К ВОЗДЕЙСТВИЮ ВНЕШНЕЙ И РАБОЧЕЙ СРЕДЫ

Вариант исполнения

Обозначение

Основные применяемые стали

Коррозионностойкое

01

12Х18Н10Т

Обычное

02

Сталь 20, подвижные части – 20Х13

Хладостойкое

03

09Г2С, подвижные части – 20Х13



                                                         ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условное давление, МПа

1,6; 2,5; 4,0

Класс герметичности затвора

класс «А» по ГОСТ 9544-2005

Температура рабочей среды

от -40 °С до +200 °С (для исп. 02) от -60 °С до +200 °С (для исп. 01, 03)

Полный средний ресурс

не менее 10 000 циклов

Климатическое исполнение кранов по ГОСТ 15150-69

«У» (исполнение 02) или «ХЛ» (исполнение - 01, 03)

Полный срок службы

более 10 лет для жидких сред не менее 30 лет для газа
