Кран LD стандартнопроходной

      Уважаемые партнеры,  мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас  связываться с нашим менеджером для уточнения информации.





Кран шаровой стандартнопроходной фланцевый LDпредназначен для перекрывания рабочей среды в трубопроводе диаметр, которого больше, чем диаметр пропускного отверстия в запорном органе шарового крана.

Ду, крана

Давление,  Ру

15-50

40

65-250

16

25

300-500

16

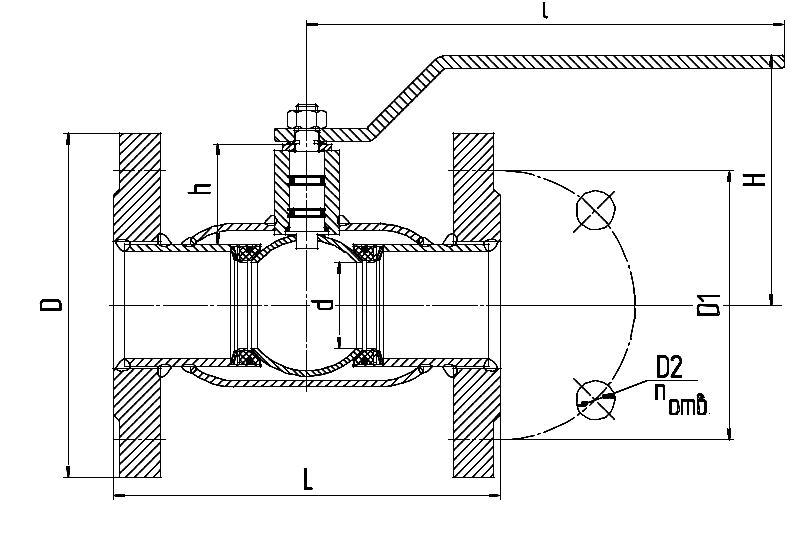

  • Основные размеры и характеристики
  • Фланцы

Кран шаровой стандартнопроходной фланцевый



СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ (исполнение У)



Корпус: углеродистая сталь 20

Шток: нержавеющая сталь (20Х13)

Шар: нержавеющая сталь

Диаметр

Марка стали

DN 15 - 32

20Х13

DN 40 - 65

AISI 304

DN 80 - 700

AISI 409



Уплотнение штока: EPDM, фторсилоксановый эластомер

Уплотнение штока/подшипник скольжения: фторопласт



Уплотнение шара: фторопласт – Ф4К20 с дублирующимуплотнением из фторсилоксанового эластомера




УПРАВЛЕНИЕ

DN 15 - 250: ручка - окрашенная углеродистая сталь с полимерным наконечником

DN 150 - 250: рекомендуется механический редуктор с червячной передачей

DN 300 - 700: механический редуктор в комплекте



Присоединительные размеры по ГОСТ P 54432

По умолчанию редуктор с горизонтальным валом управления
