Задвижка клиновая параллельная 30ч915бр DN 600, PN 10
Задвижка клиновая параллельная 30ч915бр DN 600, PN 10
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
30ч915бр (Н-В 06) 600 10 200000.00



      Уважаемые партнеры, мы искренне ценим Ваше время, но цены на чугунные задвижки могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.



     Для наших клиентов мы предоставляем самую качественную продукцию задвижка чугунная 30ч6бр производства Украина, Россия. Она имеет  большой запас прочности и надежности, ее можно ремонтировать.Основные детали - корпус , крышка, клин, диск  такой задвижки изготовлены путем отливки из  серого чугуна марки СЧ 18 с толщиной стенки от 8 ( Ду 50) до 16 мм ( Ду 500), шпиндель из стали 20Х13, уплотнительные кольца из латуни  ЛЦ38Мц2С2, в то время как аналог Китайского производства из чугуна,полученного не путем отливки,  а спеченного из порошка,  из-за чего сокращается срок службы в несколько раз и вес,  к примеру: задвижка 100х10 Украинского или Российского производства весит 38кг, а аналог Китайского производства 20кг. Из соображений надежности корпусы задвижек отечественного производства выполнены с цилиндрическими, шаровыми или эллиптическими стенками, и лишь задвижки Китайского производства изготовлены с плоскими стенками.



         Задвижки параллельные с невыдвижным шпинделем  чугунные фланцевые 30ч915бр под электропривод

Применяются на трубопроводах для воды (П 600.00.00.00; ЭП 600.00.00.00; 02, 03); нефти и масла (П 600.00.00.00.01; ЭП 600.00.00.00.01) рабо­чей температурой до 120° С.

Давление в кгс/см2

Ру

1 (10)

Рпр

1,5 (15)

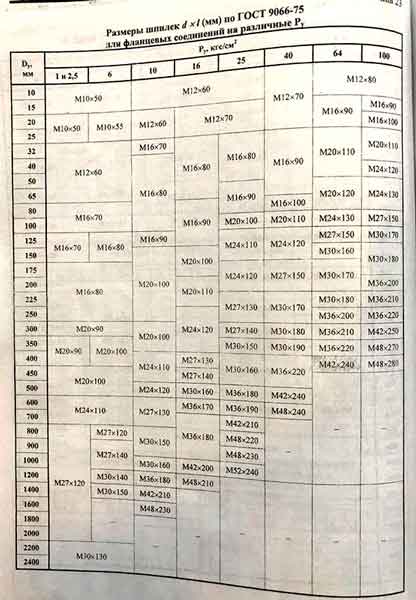

  • Размеры, вес, подбор шпилек-гаек
  • Исполнение

















 ОСНОВНЫЕ ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ
РАЗМЕРЫ (мм) и МАССА (кг)




Условное обозначение и номер чертежа

Н

Н1

l

Do

Масса, кг

30ч915бр

(ЭП 600.00.00.00)

2095

1455

993

320

1170








































Исполнение



     Присоединение к трубопроводу — фланцевое с присоединительными размерами

по ГОСТ 12815—80 ( исп. 1, ряд 2).

     Затвор — два параллельных диска и располо­женный между ними клин.

     Уплотнение затвора — уплотнительные кольца в корпусе и дисках (30ч915бр);

«металл по металлу» (30ч915бк) — на чертеже условно не показано.

     Герметичность затвора — по 3-му классу ГОСТ 9544—75.

     Управление задвижкой - от электропривода (30ч915бр).

     Крутящий момент на маховике редуктора — 980 (100), передаточное отношение i = 31/13;

мак­симальное усилие на маховике редуктора при за­крывании — 980 (100).

     Для уменьшения усилия на маховике при управ­лении на задвижке предусмотрен

обвод с задвиж­кой 30ч6бр или 31ч6бр — Dу 80 мм, Ру 1 (10).

     Для задвижки 30ч915бр — электропривод Б 099.054М-06

(исп. 2 по ТУ 26-07-1025—83) с электродвигателем 4AC100S4,

мощностью 3,2 кВт, напряжением 220/380 В.

     Максимальный крутящий момент на муфте электропривода — 800 (80).







     Для автоматической остановки запорного орга­на в конечных и

промежуточных положениях, а также для сигнализации этих положений

на элек­троприводе установлен путевой выключатель типа ВП-4М-ΙΙ -Р.

     Время полного открывания задвижки электро­приводом — 1 мин. 33 с.

     Необходимое усилие на маховике электропри­вода при закрывании

задвижки вручную — 280 (28).

     Задвижку  устанавливают на трубо­проводе вертикально электроприводом вверх.



     Материал основных деталей:

корпус, крышка, диски и втулка — чугун СЧ 18;

шпиндель — сталь 20X13;

резьбовая втулка — латунь ЛЦ38Мц2С2;

уплотнительные кольца в затворе — латунь.



     Задвижка относится к классу ремонтируемых.

     Гарантийный срок — 12 месяцев со дня ввода в эксплуатацию.

     Гарантийная наработка — 250 циклов.

     Изготовление и поставка — по ТУ 26-07-1198—78.
