Задвижка клиновая с невыдвижным шпинделем 30ч530бр, 30ч930бр Ру 10
Задвижка клиновая с невыдвижным шпинделем 30ч530бр, 30ч930бр Ру 10
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
ЗА1700010 30ч930бр (Н-В 06) 600 10 200000.00
30ч930бр (Н-Г 07) 1000 10

Купить задвижки чугунные клиновые с невыдвижным шпинделем фланцевые 30ч930бр в Киеве

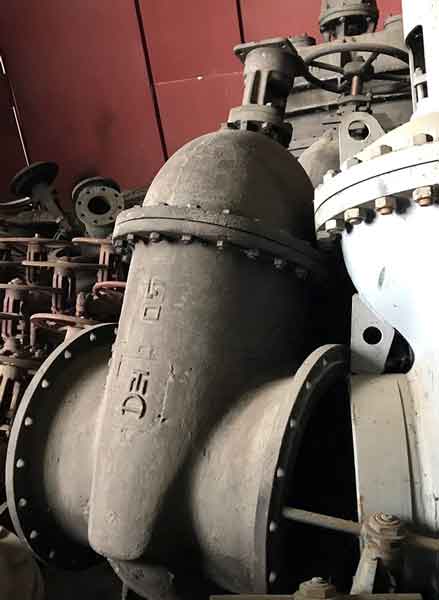

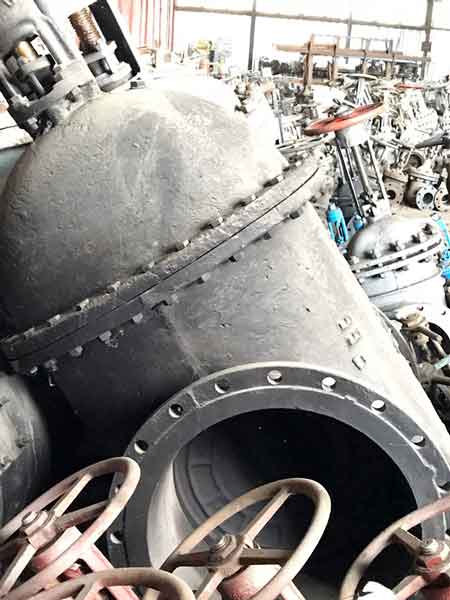

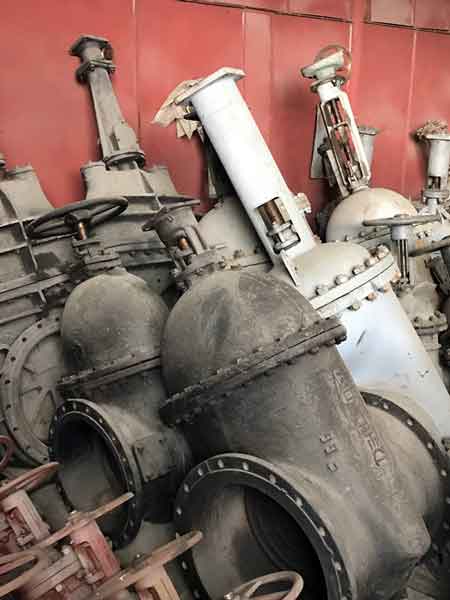

              Задвижка 30ч930бр Ду 600х10 всего  110000 грн. с НДС в наличии. Уважаемые партнеры, мы искренне ценим Ваше время, но цены на чугунные задвижки могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

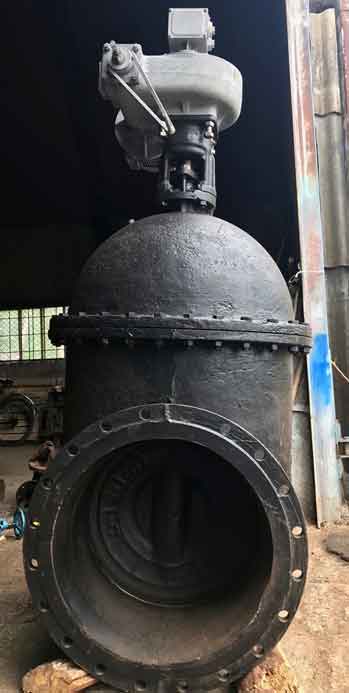

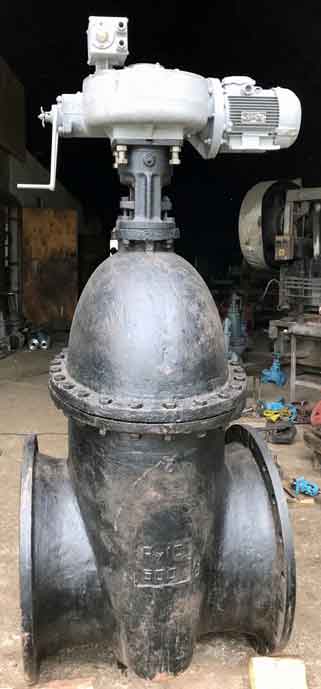

Смотрите видео, как работает задвижка 30ч930бр Ду 600 от электропривода на нашем канале You Tube

    Для наших клиентов мы предоставляем самую качественную продукцию задвижка чугунная 30ч6бр производства Украина, Россия. Она имеет  большой запас прочности и надежности, ее можно ремонтировать.Основные детали - корпус , крышка, клин, диск  такой задвижки изготовлены путем отливки из  серого чугуна марки СЧ 18 с толщиной стенки от 8 ( Ду 50) до 16 мм ( Ду 500), шпиндель из стали 20Х13, уплотнительные кольца из латуни  ЛЦ38Мц2С2, в то время как аналог Китайского производства из чугуна,полученного не путем отливки,  а спеченного из порошка,  из-за чего сокращается срок службы в несколько раз и вес,  к примеру: задвижка 100х10 Украинского или Российского производства весит 38кг, а аналог Китайского производства 20кг. Из соображений надежности корпусы задвижек отечественного производства выполнены с цилиндрическими, шаровыми или эллиптическими стенками, и лишь задвижки Китайского производства изготовлены с плоскими стенками.

     Задвижки чугунные клиновые с невыдвижным шпинделем фланцевые  30ч930бр

Применяются на трубопроводах в качестве за­порного устройства для воды и пара рабочей тем­пературой до 120°С.

Давление в кгс/см2

Ру

1 (10)

Рпр

1,5 (15)



  • Основные габаритные и присоединительные размеры, вес
  • Исполнение
  • Характеристика электропривода
  • Подбор комплекта шпилька-гайка

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (мм)







Номер

чертежа

Условный

проход

L

D

D1

    D2

b

п

d

h

H

H1

l

d1

D0

l1

Масса, кг

ПТ 12005

600

800

780

725

685

31

20

30

405

-

-

-

-

-

-

1276

1000

1200

1220

1160

1110

45

28

33

622

-

-

-

-

-

-

3839

ПТ 12002

1200

1400

1455

1380

1325

51

32

40

775

-

-

-

-

-

-

7045

1400*

1900

1675

1590

1525

57

36

46

885

-

-

-

-

-

-

8820

1600*

2200

1915

1820

1750

63

40

52

958

-

-

-

-

-

-

9656

 * Задвижки изготовляют с обводом для выравнивания давления до перепада за затвором не более 0,8(8).

















Исполнение





     Присоединение к трубопроводу — фланцевое с присоединительными

размерами по ГОСТ 12815—80 (исп. 1, ряд 2).

     Затвор — упругий клин (для ПТ 11017, ПТ 12Ш5) и сплошной клин (для ПТ 12002).

     Уплотнение в затворе — уплотнительные коль­ца в корпусе и клине.

     Герметичность затвора по 3-му классу ГОСТ 9544—75.

     Уплотнение шпинделя — сальниковое. Подтяж­ка сальника — шпильками.

     Верхнее уплотнение задвижки предназначено для разгрузки сальника

при поднятом до отказа клине.

     Управление задвижкой —электроприводом— см. таблицу (подбор электропривода).

      Задвижки устанавливают на трубопроводе в любом рабочем положении,

кроме положения элек­троприводом вниз.



     Условия эксплуатации — климатические испол­нения У2 и Т2 по ГОСТ 15150—69.



     Материал основных деталей:

корпус, крышка и клин — чугун;

шпиндель — сталь 20X13;

уплотни­тельные кольца — латунь.



     Гарантийный срок — 18 месяцев со дня ввода в эксплуатацию.

     Гарантийная наработка — 400 циклов.

     Изготовление и поставка — по ТУ 26-07-1125—80.



















ХАРАКТЕРИСТИКА ЭЛЕКТРОПРИВОДА







Номер чертежа и условное обозначение

Условный проход задвижки Dy, мм

Тип электро­привода

Электродвигатель

Время срабатыва­ния за­движки, мин

Габаритные размеры, мм

Тип

Мощность, кВт

Б

В

Н

Н1

D0

ПТ 12005

(30ч930бр)

600

В 099.054М-06

4AMC100S4

или

АИР 1OOS4

3,2 или 3

1,6

921

622

1698

1430

240

В 099.054М-10

2В 100L4

4

1,6

1128

672

1733

1430

240

Б 099.100-16М

4AMC100S4

3,2

3,4

620

654

1850

1480

400

Б 099.101-09М

B100S4

3

3,4

750

664

2030

1480

400

ПТ 12005

(30ч930бр)

1000

Б 099.053М-07

4AMC132S4

8,5

2,18

1297

805

2465

2195

400

Б 099.053М-14

2B112M4

5,5

4,1

1397

795

2874

2195

400

Б 099.102-06М

4AMC132S4

8,5

2,55

730

787

2805

2285

400

Б 099.103-06М

2B132S4

7.5

2,55

820

790

2865

2285

400

ПТ 12002

(30ч930бр)

1200

Б 099.053М-04

4AMC100L4

или

AИP100L4

4,25 или 4

4,8

1212

845

3212

2887

400

Б 099.053М-11

2B100L4

4

9,6

1377

672

3272

2887

500

Б 099.104-03М

4AMC132S4

8,5

6

730

720

3508

2988

400

Б 099.105-03М

2B132S4

7,5

6

755

765

3578

2988

400

ПТ 12002

(30ч930бр)

1400;

1600

Б 099.053М-08

4AMC132S4

8,5

5,04

1297

805

3610

3265

500

Б 099.053М-14

2В112М4

5,5

10,08

1397

805

3650

3265

500

Б 099.104-03М

4AMC132S4

8,5

6,04

730

720

3886

3366

400

Б 099.105-03М

2B132S4

7,5

6,04

755

765

3956

3366

400
