Задвижка клиновая литая фланцевая с ручным управлением ( редуктор ) 30с515нж
Задвижка клиновая литая фланцевая с ручным управлением ( редуктор ) 30с515нж
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
30с515нж 250 40
30с515нж 300 40
30с515нж 400 40

Задвижка клиновая с выдвижным шпинделем 30с515нж, цена в Украине

              Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

не китай


Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

       Задвижка клиновая с выдвижным шпинделем 30с515нж

Применяются на трубопроводах для жидких и газообразных  нефтепродуктов  рабочей температурой до 425° С.

Давление в МПа (кгс/см2)

Условное Ру

40 (40)

Пробное Рпр

60 (60)



  • Основные габаритные и присоединительные размеры, вес
  • Исполнение
  • Подбор комплекта шпилька-гайка

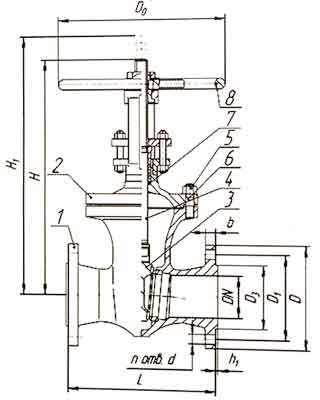

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ В (мм) и ВЕС (кг)









Условный проход, Dу, мм

L

D

D1

D3

H

H1

h1

b

d

D0

n

Масса

250

457

445

385

312

-

1338

4,5

39

33

560

12

410

300

502

510

450

363

-

1710

4,5

42

33

560

16

560

400

838

655

585

473

-

1887

5

54

39

560

16

1050





















 Исполнение







     Конструкция задвижек должна обеспечивать при эксплуатации температуру на маховике не более 45°С.

     Присоединение к трубопроводу — фланцевое по ГОСТ 12819—80 с присоединительными

размерами по ГОСТ 12815—80 (исп. 2, ряд 2 - ПТ 11083), ПТ 11002 -

основное и четные исполнения);  концы под приварку - ПТ 11002 - исполнения нечетные.



Затвор — упругий  клин с боковыми направляющими поверхностями.

Уплотнительные поверхности клина и корпуса наплавлены коррозионно-стойкой сталью.

Герметичность затвора и верхнего уплотнения задвижки по 1-му классу ГОСТ 9544—75.

Уплотнение шпинделя — сальниковое. Подтяж­ка сальника — откидными болтами.

Верхнее уплотнение задвижки предназначено для разгрузки сальника при поднятом до отказа затворе.

Герметичность затвора по 1-му классу ГОСТ 9544-75.

Управление задвижкой - от ручной конической передачи.

Задвижку устанавливают на трубопроводе положением редуктора вверх.



Задвижки относятся к классу ремонтируемых.

 Гарантийный срок службы — 18 месяцев со дня ввода в эксплуатацию.

         Гарантийная наработка — 600 циклов

 Изготовление и поставка — по ТУ 26-07-1125—77.



 НОМЕНКЛАТУРА ЗАДВИЖЕК PN40 кгс/см2





    Обозначение            изделия

     (типоразмер)

Обозначение       типа

     DN,     мм

      Материал         корпуса

      Область                 применения

250-40

300-40

400-40

       30с515нж

        250

        300

        400

         Сталь 20Л

Температура
рабочей среды
от минус 40°С
до плюс 425°С,
окружающего
воздуха -

не ниже минус 40°С



250-40

300-40

400-40

      30нж515нж

        250

        300

        400

       Сталь 12Х18Н9ТЛ

Температура
рабочей среды
от минус 60°С
до плюс 565°С,
окружающего
воздуха -

не ниже минус 60°С









МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ







Наименование детали





30с515нж





30нж515нж



1

Корпус

Сталь 20Л

12Х18Н9ТЛ

2

Крышка

Сталь20

12Х18Н9Т

3

Клин

Сталь 20X13,

Сталь 20 с наплавкой

12Х18Н9Т

 с наплавкой

4

Шпиндель

Сталь 20X13

12Х18Н9Т

5

Гайка

Сталь 25

12Х18Н9Т

6

Шпилька

Сталь 35

45Х14Н14В2М

7

Набивка сальника

АГИ, ТРГ

АГИ,ТРГ

8

Маховик

Сталь 20Л

Сталь 20ГЛ

9

Подшипник

Шариковый упорный

Шариковый упорный

10 Редуктор Редуктор конический Редуктор конический



Наплавка на кольце в корпусе

Наплавка на клине

Тип 20Х13

ЦН-6

ЦН-12М
