      Задвижка клиновая с выдвижным шпинделем 30с576нж (с редуктором)

 Применяется на трубопроводах для воды, пара, масла и нефти рабочей температурой до 425° С.

Давление в МПа (кгс/см2)

Условное Ру

6,3 (63)

Пробное Рпр

9,5 (95)

  • Основные габаритные и присоединительные размеры, вес
  • Исполнение
  • Подбор комплекта шпилька-гайка

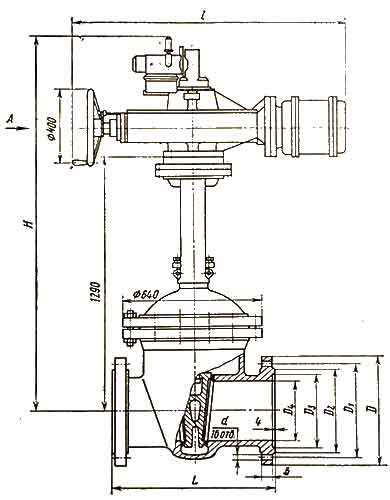

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ в (мм) и ВЕС (кг)







Условный проход, Dу, мм

L

D

D1

D2

H

H1

d

b

l1

D0

n

Масса

250

622

470

400

-

1100

-

39

45

-

640

12

396

300

750

530

460

410

2045

-

39

50

-

640

12

1060

400

950

670

585

430

2160

1610

46

62

330

640

16

1670

500

1150

-

-

540

2475

1810

-

-

330

640

-

1720




























Исполнение



    Присоединение к трубопроводу — фланцевое с присоединительными размерами

по ГОСТ 12815—80 (исп. 3) и концы под приварку.

     По требованию заказчика задвижки могут быть изготовлены с ответными фланцами.

     Затвор — упругий клин с боковыми направля­ющими поверхностями.

     Уплотнительные поверхности затвора и корпуса наплавлены

коррозионно-стойкой сталью.

     Герметичность затвора — по 2-му классу ГОСТ 9544—75 (для воды и пара) и

по 1-му классу (для остальных сред).

     Управление задвижкой —  маховиком конической передачи.

     Максимальное усилие на маховике при закры­вании задвижки — 860 (86).

     Задвижку устанавливают на трубопроводе в лю­бом рабочем положении,кроме положения махови­ком вниз.

     Условия эксплуатации — климатические испол­нения У2 и Т2 по ГОСТ 15150—69.

     Материал основных деталей:

корпус, крышка и клин — сталь 25Л,

шпиндель — сталь 20X13;

резьбовая втулка  - бронза БрАЖМц 10-3-1,5.



     Задвижка относится к классу восстанавливаемых и ремонтируемых.

     Гарантийный срок — 18 месяцев со дня ввода в эксплуатацию.

     Гарантийная наработка — не менее 550 циклов ( для Dу  400 мм)

и 600 циклов ( для Dу 300 мм). .

     Изготовление и поставка — по ТУ 26-07-1169—77.



































НОМЕНКЛАТУРА ЗАДВИЖЕК PN 63 кгс/см2





Обозначение изделия

(типоразмер)

Обозначение типа

(таблица фигур)

DN, мм

Материал корпуса

Область применения

ЗКЛ2-250-63

300-63

400-63

500-63

30с576нж

250

Сталь 20Л

Температура рабочей среды  от минус 40°С
до плюс 300°С (вода, пар) и (нефть, нефтепродукты, газ) до плюс 425°С ,
окружающего воздуха -

не ниже минус 40°С

300

400

500





МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ





Наименование детали



30с576нж



1

Корпус

Сталь 20Л

2

Крышка

Сталь20

3

Клин

Сталь 20X13,

Сталь 20 с наплавкой

4

Шпиндель

Сталь 20X13

5

Гайка

Сталь 25

6

Шпилька

Сталь 35

7

Набивка сальника

АГИ, ТРГ

8

Редуктор

Редуктор конический

9

Подшипник

Шариковый упорный



Наплавка на кольце в корпусе

Наплавка на клине

Тип 20Х13
