Задвижка клиновая двухдисковая с выдвижным шпинделем под приварку 31с587нж, 31с987нж DN 300, 400 PN 25 (ИА 13138)
Задвижка клиновая двухдисковая с выдвижным шпинделем под приварку 31с587нж, 31с987нж DN 300, 400 PN 25 (ИА 13138)
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн. с НДС)
31с987нж 300 25 50000.00
31с987нж 400 25 70000.00

                Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

               Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

    Задвижка клиновая с выдвижным шпинделем под приварку 31с587нж, 31с987нж

              Применяются на трубопроводах для различных неагрессивных сред рабочей температурой до 300°С.

Давление в МПа (кгс/см2)

Условное Ру

2,5 (25)

Пробное Рпр

3,8 (38)

Рабочее Рр

2,0 (20)



  • Основные габаритные и присоединительные размеры, вес
  • Исполнение
  • Подбор комплекта шпилька-гайка

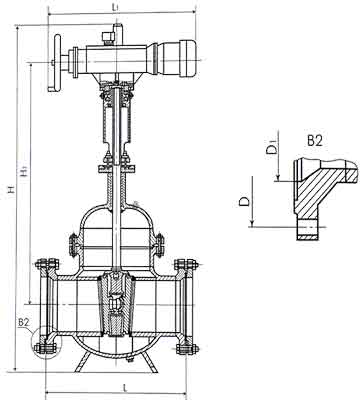

Основные габаритные и присоединительные размеры, вес









Обоз-

наче-

ние

Диам.

Ду (мм)

Давление,

Ру (МПа)

Рабочая среда

Темпер.

рабочей

среды,

°С

Материал

осн.

детал.

Размеры,  мм

Присоеди-нение

Вид

управ-

ления

Масса,

кг,

не более

H

H1

L

L1

h

l

D

D1

D2

D3

30с587нж

300

2,5

Вода, пар, жидкие и газообразные неагрессивные нефтепродукты

300

Сталь 20



1945

1360

700

-

370

423

-

-

311

325

под приварку

Редуктор

610

400

1945

1360

700

-

370

423

-

-

410

426

680

30с987нж

300

1993

1360

700

1081

-

-

-

-

311

325

Электро-

привод

690

400

1993

1360

700

1081

-

-

-

-

410

426

760























Исполнение



Описание:

Конструкция задвижек штампосварная.

Управление осуществляется с помощью электропривода или редуктора



Назначение:

Задвижки клиновые двухдисковые с выдвижным шпинделем предназначены

для установки в качестве запорных устройств на магистральных и

технологических трубопроводах в качестве запорной арматуры.



Монтаж:

Присоединение задвижек к трубопроводу  под приварку.

Установочное положение – любое, при этом электродвигатель не должен

находиться под  электроприводом.
