30с64нж, 30с99нж, 30нж64нж, 30нж99нж
30с64нж, 30с99нж, 30нж64нж, 30нж99нж
Артикул Таблица фигур Давление Ру Диаметр Ду Цена (грн с НДС)
0000000052 30с64(99)нж 25 50 3000
0000000054 30нж64нж 25 50 6500
0000000055 30с64нж 25 80 5500
0000000059 30нж64нж 25 80 7000
0000000055 30с64(99)нж 25 80 5500
0000000060 30с64(99)нж 25 100 7000
0000000063 30с64(99)нж 25 150 7800
0000000065 30с64(99)нж 25 200 17000
0000000068 30с64нж 25 250 16000
0000000070 30с64(99)нж 25 300 21000

Купить задвижки 30с64нж, 30с99нж от производителя ООО "РЕММЕХАНИКА" в Киеве

            Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.


Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

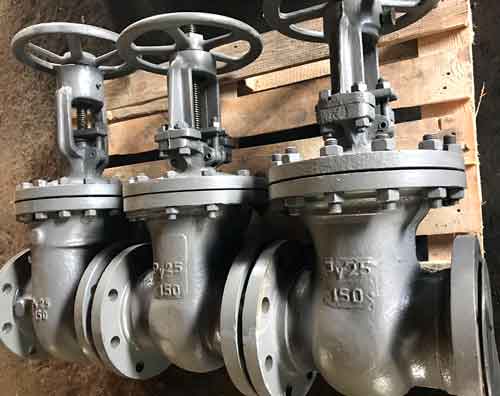

      Задвижка клиновая с выдвижным шпинделем ручная 30с64нж, 30с99нж, 30нж64нж, 30нж99нж

Применяются на трубопроводах для различных неагрессивных сред рабочей температурой до 425°С.



Давление в МПа (кгс/см2)

Условное Ру

2,5 (25)

Пробное Рпр

3,8 (38)

Рабочее Рр

2,0 (20)







  • Основные габаритные и присоединительные размеры, вес
  • Исполнение
  • Номенклатура

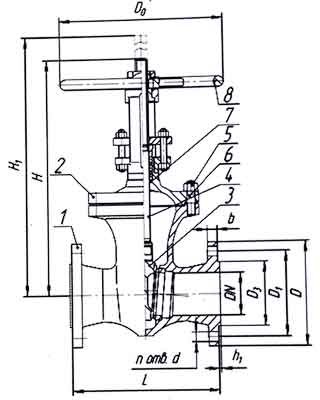

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ В (мм) и ВЕС (кг)







Условный проход, Dу, мм

L

D

D1

D2

D3

H

H1

h1

b

d

D0

n

Масса

50

216

125

125

-

87

350

416

4

17

18

240

4

23

80

285

195

160

-

120

445

540

4

19

18

320

8

45

100

305

230

190

-

149

534

654

4

21

22

320

8

64

150

403

300

250

-

203

755

925

3

27

26

400

8

145

200

400

360

310

278

-

860

1082

3

31

26

400

12

220

250

450

425

370

335

-

1048

1338

3

33

30

540

12

280




















Исполнение



     Присоединение к трубопроводу — фланцевое по ГОСТ 12819—80

с присоединительными размерами по ГОСТ 12815—80 исп. 2

для DN 50, 80, 100, 150; исп. 1 для DN 200, 250, 300.

     По требованию заказчика задвижки могут быть поставлены с

ответными фланцами под приварку по ГОСТ 12821—80 и с патрубками под приварку.

     Затвор задвижки – двухдисковый клиновой либо состоит из сплошного

или упругого клина с боковыми направляющими поверхностями.

     Уплотнительные поверхности корпуса и клина наплавлены коррозионно-стойкой сталью.

     В конструкциях задвижек предусмотрено верхнее уплотнение по штоку,

герметичность которого по 1-му классу ГОСТ 9544—75.

     Герметичность затвора по ГОСТ 9544—75: по 1-му классу

(для жидких и газообразных нефте­продуктов) и по 2-му классу (для воды и пара).

     Уплотнение шпинделя — сальниковое. Подтяж­ка сальника — откидными болтами.

     Управление задвижкой — ручное, маховиком.

     Задвижки устанавливают на трубопроводе в любом рабочем положении.

      Допускается отклонение оси шпинделя от вер­тикали до 90° в любую сторону.



МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ





Наименование детали



30с64нж

30с99нж

30нж64нж

30нж99нж

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

2

Крышка

Сталь20

12Х18Н9Т

3

Клин

Сталь 20X13,

Сталь 20 с наплавкой

12Х18Н9Т

 с наплавкой

4

Шпиндель

Сталь 20X13

12Х18Н9Т

5

Гайка

Сталь 25

12Х18Н9Т

6

Шпилька

Сталь 35

45Х14Н14В2М

7

Набивка сальника

АГИ, ТРГ

АГИ,ТРГ

8

Маховик

Сталь 20Л

Сталь 20ГЛ

9

Подшипник

Шариковый упорный

Шариковый упорный



Наплавка на кольце в корпусе

Наплавка на клине

Тип 20Х13

ЦН-6

ЦН-12М



























НОМЕНКЛАТУРА ЗАДВИЖЕК PN 25 кгс/см2







Обозначение изделия

(типоразмер

Обозначение типа

DN, мм

Материал корпуса

Область применения

ЗКЛ2-50-25

30с64нж

30с99нж

50

Сталь 20Л

Температура
рабочей среды
от минус 40°С
до плюс 425°С,
окружающего
воздуха -

не ниже минус 40:С



80-25

80

100-25

100

150-25

150

200-25

200

250-25

250

300-25

300



ЗКЛ2-50-25

30нж64нж

30нж99нж

50

Сталь 12Х18Н9ТЛ

Температура
рабочей среды
от минус 60°С
до плюс 565°С,
окружающего
воздуха -

не ниже минус 60°С



80-25

80

100-25

100

150-25

150

200-25

200

250-25

250

300-25

300
