Задвижка клиновая стальная литая с выдвижным шпинделем (ЗКЛ2) 31с45нж, 31нж45нж DN 50-150 PN 160
Задвижка клиновая стальная литая с выдвижным шпинделем (ЗКЛ2) 31с45нж, 31нж45нж DN 50-150 PN 160
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
КРС003082 31с45нж 50 160 14000.00
ЗА1690066 31с45нж 80 160 20000.00
ЗА1690067 31с45нж 100 160 20000.00
ЗА1690069 31с45нж 150 160 40000.00
31с516нж 150 100 44000.00

Задвижка клиновая с выдвижным шпинделем ЗКЛ2-160 31с45нж, 31нж45нж DN 50-150 PN 160, купить в Киеве

Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

не китай


Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

      Задвижка клиновая с выдвижным шпинделем ЗКЛ2-160 31с45нж, 31нж45нж DN 50- 150 PN 160

                 Применяются на трубопроводах для жидких неагрессивных нефтепродуктов рабочей температурой до 425°С ; жидких агрессивных нефтепродуктов рабочей температурой до 565°С (31нж45нж);  для жидких высокоагрессивных  нефтепродуктов рабочей температурой до 200°С (31нж45нж1); газа и нефтепродуктов рабочей температурой до 450°С (31с548нж);  для жидких и газообразных нефтепродуктов  (содержание сероводорода до 70% и углекислого газа до 60%) рабочей температурой до 350°С (31лс45нж).

Давление в МПа (кгс/см2)

Условное Ру

16 (160)

Пробное Рпр

24 (240)



  • Основные габаритные и присоединительные размеры, вес
  • Исполнение
  • Номенклатура задвижек
  • Подбор комплекта шпилька-гайка

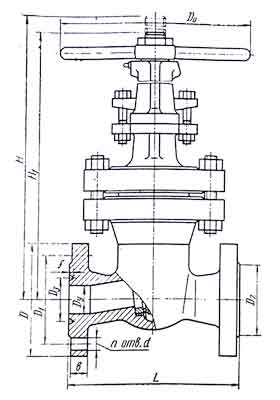

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ в (мм) и ВЕС (кг)







Условный проход, Dу, мм

L

D

D1

D2

D3

f

b

d

H

H1

D0

n

Масса

50

300

195

145

115

95

8

27

26

575

505

400

4

75

80

390

230

180

150

130

8

33

26

630

540

400

8

120

100

450

265

210

175

160

8

37

30

620

525

400

8

150

150

559

350

290

250

205

10

47

33

830

680

560

12

380




























Исполнение



     Присоединение к трубопроводу – фланцевое по ГОСТ 12819-80 с присоединительными

размерами по ГОСТ 12815-80 (исп. 7) .

     Затвор — сплошной клин с боковыми направ­ляющими поверхностями.

     Уплотнительные поверхности затвора наплавле­ны коррозионно-стойкой сталью или твердым спла­вом.

     Уплотнение шпинделя — сальниковое. Подтяж­ка сальника — шпидьками.

     Герметичность затвора по 1-му классу ГОСТ 9344—93.

     Управление задвижкой — ручное, маховиком я маховиком конической передачи.

     Максимальное усилие на маховике в момент закрывания: 450 (45) —для Dy 50 мм;

1300 (130) — для Dу 80 мм; 1350 (135) — для Dy 100 мм.

     Задвижку устанавливают на трубопроводе — вертикально, маховиком вверх.

     Условия эксплуатации: климатические исполне­ния У1 и Т1 по ГОСТ 15150—69.

     Транспортирование и хранение — по ГОСТ 5762—74.

     Материал основных деталей:

корпус, крышка и диск — сталь 25Л.

сталь 12Х18Н12МЗТЛ (для высокоагрессивных нефтепродуктов);

сталь 20ГМЛ по ОСТ 26-07-402—79 (для нефтепродуктов с содержанием сероводорода и углекислого газа).








     Задвижки относятся к классу восстанавливаемых и ремонтируемых.



     Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию.

     Гарантийная наработка —  550 циклов (для БА 11136) и 400 циклов (для 3330-00).






Показатели назначения



Обозначение типа

(таблица фигур)

31с45нж

31нж45нж

Рабочие среды

Вода, воздух, пар, аммиак*,
природный газ, нефть,

нефтепродукты, жидкие и газообразные
углеводородные среды, не

агрессивные к стали 20Л.
Скорость коррозии не более 0,1 мм/год



Вода, воздух, пар, аммиак*, природный газ влажный,

нефтепродукты, содержащие
сероводород до 0,1 %,
жидкие и газообразные
углеводороды,

нефтехимические среды,

скорость коррозии стали
12Х18Н9ТЛ в которых
не более 0,1 мм/год.

Температура рабочей среды



от минус 40°С
до плюс 425°С



от минус 60°С
до плюс 565°С

Условия эксплуатации

ГОСТ 15150-69

У1



УХЛ1



Минимальная температура окружающего воздуха

минус 40°С

минус 60°С

*  При заказе указывать как дополнительное требование





МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ





Наименование детали



31с45нж



31нж45нж



1

Корпус

Сталь 20Л

12Х18Н9ТЛ

2

Крышка

Сталь20

12Х18Н9ТЛ

3

Клин

Сталь 20X13,

Сталь 20 с наплавкой

12Х18Н9Т

 с наплавкой

4

Шпиндель

Сталь 20X13

12Х18Н9Т

5

Гайка

Сталь 25

12Х18Н9Т

6

Шпилька

Сталь 35

45Х14Н14В2М

7

Набивка сальника

АГИ, ТРГ

АГИ,ТРГ

8

Электропривод

См. таблицу «подбор электропривода»

9

Подшипник

Шариковый упорный

Шариковый упорный



Наплавка на кольце в корпусе

Наплавка на клине

Тип 20Х13

ЦН-6

ЦН-12М



























                                                    НОМЕНКЛАТУРА ЗАДВИЖЕК PN160 кгс/см2



Обозначение изделия

(типоразмер)

Обозначение типа

(таблица фигур)

DN, мм

PN,

кгс/см2

Материал корпуса

Область применения

ЗКЛ2-50-160

31с45нж



50

160

Сталь 20Л

Температура
рабочей среды
от минус 40°С
до плюс 425°С,
окружающего
воздуха -

не ниже минус 40:С



80-160

80

100-160

100

150-160

150

ЗКЛ2-50-160 нж

31нж45нж





50

160

Сталь 12Х18Н9ТЛ

Температура
рабочей среды
от минус 60°С
до плюс 565°С,
окружающего
воздуха -

не ниже минус 60°С



80-160нж

80

100-160нж

100

150-160 нж

150
