Зaдвижкa клиновая стальная с выдвижным шпинделем муфтовая (ЗКС-160) 31с77нж, 31лс77нж DN 15-25, 40 PN 160
Зaдвижкa клиновая стальная с выдвижным шпинделем муфтовая (ЗКС-160) 31с77нж, 31лс77нж DN 15-25, 40 PN 160
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
ЗА1690070 31лс77нж 15 160 4900.00
КРС003609 31лс77нж 20 160 5500.00
ЗА1690071 31лс77нж 25 160 6900.00
ЗА1690071 31лс77нж 40 160 8900.00

Купить задвижку клиновую стальную муфтову РУ 160 ЗКС-160 31с77нж, 31лс77нж 31нж77нж DN 15-25, 40 PN 160 в Украине

             Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.


Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

       Задвижка стальная муфтовая Ру 160 ЗКС-160 31с77нж, 31лс77нж 31нж77нж DN 15-25, 40 PN 160

              Применяется на трубопроводах для воды, пара, масла, нефти и горячих нефтепродуктов рабочей температурой 450° С (31с77нж, 31лс77нж); жидких и газообразных нефтепродуктов при малой коррозионно-стойкой активности  (31с77нж, 31лс77нж).

Давление в МПа (кгс/см2)

Условное Ру

16 (160)

Пробное Рпр

24 (240)

Рр  при t, °C:             31лс77нж

       31нж77нж

до 200.................... 16 (160)

до 200.................... 16 (160)

     250.................... 14 (140)

     250.................... 15 (150)

     300................. 12,5 (125)

     300.................... 14 (140)

     350................. 11,2 (112)

     350................. 13,2 (132)

     400.................... 10 (100)

     400.................. 11,2(112)

     450.................... 6,7 (67)

     450.................... 10 (100)





  • Основные габаритные и присоединительные размеры, вес
  • Исполнение
  • Подбор комплекта шпилька-гайка

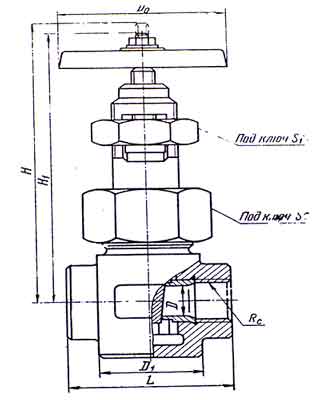

 Основные габаритные и присоединительные размеры, вес







Условный проход, Dу, мм

L

D

D1

L

H

H1

D0

S

S1

Масса

Примоед. к трубопр.

Rc по ГОСТ 6211

15

70

12

48

70

180

163

80

55

41

2,3

1/2

20

95

18

60

95

230

185

100

65

55

4,8

3/4

25

95

22

60

95

230

200

100

65

55

4,8

1

40

120

35

80

120

310

265

140

90

65

11,5

1 1/2


















Исполнение



     Применяется на трубопроводах для воды, пара, масла, нефти и горячих

нефтепродуктов рабочей температурой 450° С (31с77нж, 31лс77нж);

жидких и газообразных нефтепродуктов при малой коррозионно-стойкой

активности  (31лс77нж, 31нж77нж).

     Присоединение  к трубопроводу  - муфтовое по ГОСТ 6211-81

     Корпус  –  стальной штампованный.

     Соединение крышки с корпусом  - резьбовое.

     Герметичность затвора по 1-му классу ГОСТ 9544-93.

     Затвор задвижки состоит из сплошного клина.

     Уплотнительное кольцо затвора запрессовано в корпусе.

     Уплотнение шпинделя – сальниковое. Подтяжка сальника – накидной гайкой.

     Управление задвижкой – ручное, маховиком

     Максимальное  усилие  на  маховике  - 200 (20).

     Задвижку  устанавливают  на  трубопроводе  в  любом  рабочем  положении.

     Условия  эксплуатации – климатическое исполнение  У1 по ГОСТ 15150-69

     Транспортирование и хранение – Ж1 по ГОСТ 15150-69





     Материал основных деталей:

корпус – сталь 18ХГ, 15Х5М или сталь 30:

крышка – сталь 30 или 15Х5М;

шпиндель и клин - сталь 30Х13;

сальник, втулка - сталь 20Х13;

маховик - чугун;

набивка – асбест АПС.

                 Задвижка относится к классу ремонтируемых и восстанавливаемых.



    Гарантийный срок – 12 месяцев со дня ввода в эксплуатацию

и 18 месяцев  (для задвижек 31с77нж).

    Гарантийная наработка – 450 циклов (для задвижек по ТУ 26-07-12870 – 81),

800 циклов (для задвижек по ТУ 26-07-1243 - 80) и 900 циклов (для задвижек по ТУ 26-07-1171 -81).

    Изготовление и поставка – по ТУ 26-07-1287 – 81 (Р 505-00-00, Р 506-00-00,

Р 516-00-00, Р 507-00-00); по ТУ 26-07-1171 – 83 (ЗКС 15-160-00,

ЗКС 25-160-00, ЗКС 40-160-00) и по ТУ 26-07-1243 – 80

(ЗКС 20-160-00, ЗКС 20-160-0).





Рабочая среда

Температура рабоч. среды  °С

Т/ф аналога

Способ управления

Вода, пар, масло, жидкие и газообразные нефтепродукты

450

31лс77нж

31нж77нж

Ручное с помощью маховика









Материал корпуса

Материал уплотнит. поверхностей

Ру, МПа

18ХГ

ГОСТ 4543-71

ИЛИ

15Х5М

ГОСТ 20072-74

20Х13

ГОСТ 5632-72

30Х13

ГОСТ 5632-72

16
