Задвижка клиновая литая электроприводная (ЗКЛП) 30с941нж, 30нж941нж Ру 16
Задвижка клиновая литая электроприводная (ЗКЛП) 30с941нж, 30нж941нж Ру 16
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
ЗА1600817 30с941нж (Н-А2-04) 50 16 13000.00
ЗА1600818 30с941нж (Н-А2-04) 80 16 15000.00
ЗА1600821 30с941нж (Н-А2-04) 100 16 19000.00
ЗА1600825 30с941нж (УФ 099.006-04) 150 16 22000.00
ЗА1600826 30с941нж (УФ 099.006-04) 200 16 34000.00
КРС001995 30с941нж (УФ 099.006-05) 250 16 49000,00
ЗА1600853 31с941нж (УФ 099.006-05) 300 16 90000.00
ЗА1600828 30с941нж (Н-В 06) 350 16
КРС001994 30с941нж (Н-В 06) 400 16 230000.00
ЗА1600829 30с941нж (Н-Г 07) 500 16 350000.00
ЗА1600819 30нж941нж (Н-А2-04) 50 16 25000.00
ЗА1600819 30нж941нж (Н-А2-04) 80 16 39000.00
ЗА1600822 30нж941нж (Н-А2-04) 100 16 48000.00

Задвижка 30с941нж, 30нж941нжс с электроприводом, с выдвижным шпинделем цена в Киеве

              Уважаемые партнеры, мы искренне ценим Ваше время, но цены на задвижки стальные клиновые могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

 не китай

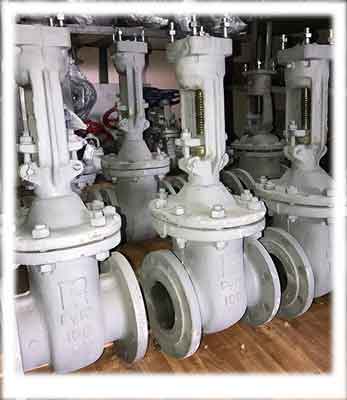

Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.



       Задвижка клиновая с выдвижным шпинделем под электропривод 30с941нж, 30нж941нж

Применяются на трубопроводах для различных неагрессивных сред рабочей температурой до 560° С.

Давление в МПа (кгс/см2)

Условное Ру

1,6 (16)

Пробное Рпр

2,4 (24)

Рабочее Рр при t ≤ 200°С

                                250

                                300

                                300

                                400

                                350

                                480

                                400

                                520

                                425

                                560

1,6 (16)

1,4 (14)

1,4 (14)

1,2 (12)

1,2 (12)

1,1 (11)

1,1 (11)

0,9 (9)

0,9 (9)

0,8 (8)

0,8 (8)





  • Основные габаритные и присоединительные размеры, вес
  • Исполнение
  • Подбор электропривода
  • Подбор комплекта шпилька-гайка

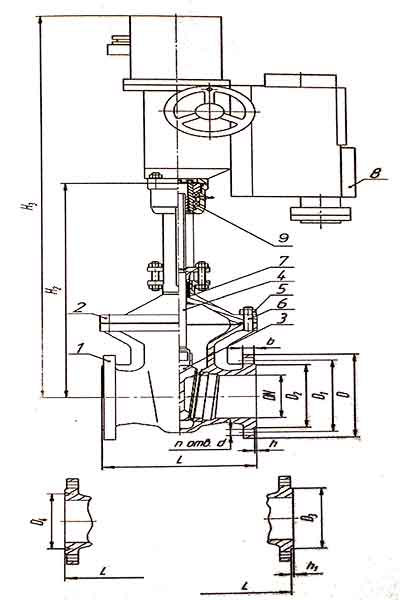

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ В (мм) и ВЕС (кг)



Условный проход, Dу, мм

L

D

D1

D2

h

b

d

H2

H3

D0

n

Масса

50

180

160

125

102

3

14

18

356

896

240

4

26

80

210

195

160

138

3

17

18

458

998

240

4

40

100

230

215

180

158

3

17

18

458

998

240

8

55

150

280

280

240

212

3

21

23

600

1140

400

8

105

200

330

335

295

268

3

23

23

870

1315

400

12

140

250

450

405

355

320

3

27

27

1058

1503

450

12

265

300

500

460

410

378

4

27

27

1205

1905

450

12

464

350

550

520

470

438

4

30

27

1850

1480

500

16

600

400

600

580

525

490

4

32

30

1455

2155

400

16

700

500

700

710

650

585

4

40

33

1660

-

500

20

1115






















Исполнение





     Присоединение к трубопроводу — фланцевое по ГОСТ 12819—80

с присоединительными размерами по ГОСТ 12815—80 (исп. 1, ряд 2).

     Допускается изготовление фланцев с присоеди­нительными размерами

по ГОСТ 12815—80 (исп. 3 и 5, ряд 2).

     По требованию заказчика задвижки могут быть поставлены с ответными

фланцами под приварку по ГОСТ 12821—80 и с патрубками под приварку.

     Затвор — сплошной клин.

     Задвижки устанавливают на трубопроводе в любом рабочем положении,

кроме положения  электроприводом вниз.

     Уплотнительные поверхности корпуса и клина наплавлены коррозионно-стойкой сталью.

     В конструкциях задвижек предусмотрено верхнее уплотнение по штоку,

герметичность которого по 1-му классу ГОСТ 9544—75.

     Герметичность затвора по ГОСТ 9544—75: по 1-му классу (для жидких и

газообразных нефте­продуктов) и по 2-му классу (для воды и пара).

     Уплотнение шпинделя — сальниковое. Подтяж­ка сальника — откидными болтами.

     Управление задвижкой —  от электропривода (см. таблицу).

     Допускается отклонение оси шпинделя от вер­тикали до 90° в любую сторону,

при этом должна быть предусмотрена опора под электропривод.

     Температура окружающей среды — от —40 до + 40° С.



 Задвижки относятся к классу восстанавливаемых и ремонтируемых.

     Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию.

     Гарантийная наработка — не менее 550 циклов.

     Изготовление и поставка — по ГОСТ 10194—78













МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ





Наименование детали



30с941нж

30нж941нж

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

2

Крышка

Сталь20

12Х18Н9Т

3

Клин

Сталь 20X13,

Сталь 20 с наплавкой

12Х18Н9Т

 с наплавкой

4

Шпиндель

Сталь 20X13

12Х18Н9Т

5

Гайка

Сталь 25

12Х18Н9Т

6

Шпилька

Сталь 35

45Х14Н14В2М

7

Набивка сальника

АГИ, ТРГ

АГИ,ТРГ

8

Электропривод

См. таблицу бодбора эдектроприводов

См. таблицу подбора электроприводов

9

Подшипник

Шариковый упорный

Шариковый упорный



Наплавка на кольце в корпусе

Наплавка на клине

Тип 20Х13

ЦН-6

ЦН-12М





































ПОДБОР ЭЛЕКТРОПРИВОДА

(с двусторонней муфтой ограничения крутящего момента «Тулаэлектропривод»



Обозначение задвижки

Обозначение типа

Dn,

мм

PN,

кгс/см2

Время полного открытия или закрытия

Электропривод (ТУ 26-07-015-89)

Электродвигатель

Условное обозначение

Обозначение основного конструкторского документа

Крутящий момент на выходном валу, кгс.м

Частота вращения выходного вала,

об/мин.

Взрывозащищенность

Обозначение

Мощ

ность, КВт

Частота вращения, об/мин.

ЗКЛП 50-16

30с941нж

30нж941нж

50

16

40

В-А2-05

Н-А2-05

ТЭ099.059-05

2,5-6

24

IExdIIBT4

АИМА-М63А2

0,37

3000

ЗКЛП 80-16

80

50

В-А2-11

Н-А2-11

ТЭ099.059-11

6-10

ЗКЛП 100-16

100

50

ЗКЛП 100-16М

100

60

ЗКЛП 150-16

150

68

ЗКЛП 125-16

125

68

ЗКЛП 200-16

200

44

В-Б1-06

Н-Б1-06

Б099.099-06М

10-30

50

АИМА-80В4

1,5

1500

ЗКЛП 250-16

250

60

В-Б1-06

Н-Б1-06

Б099.099-06М

ЗКЛП 300-16

300

68

В-В-06

Н-В-06

Б099.101-0,6М

25-63

48

АИМ100L4

4

ЗКЛП 400-16

400

90

ЗКЛП 500-16

500

112

В-В-12

Н-В-12

Б099.101-12М

63-100
